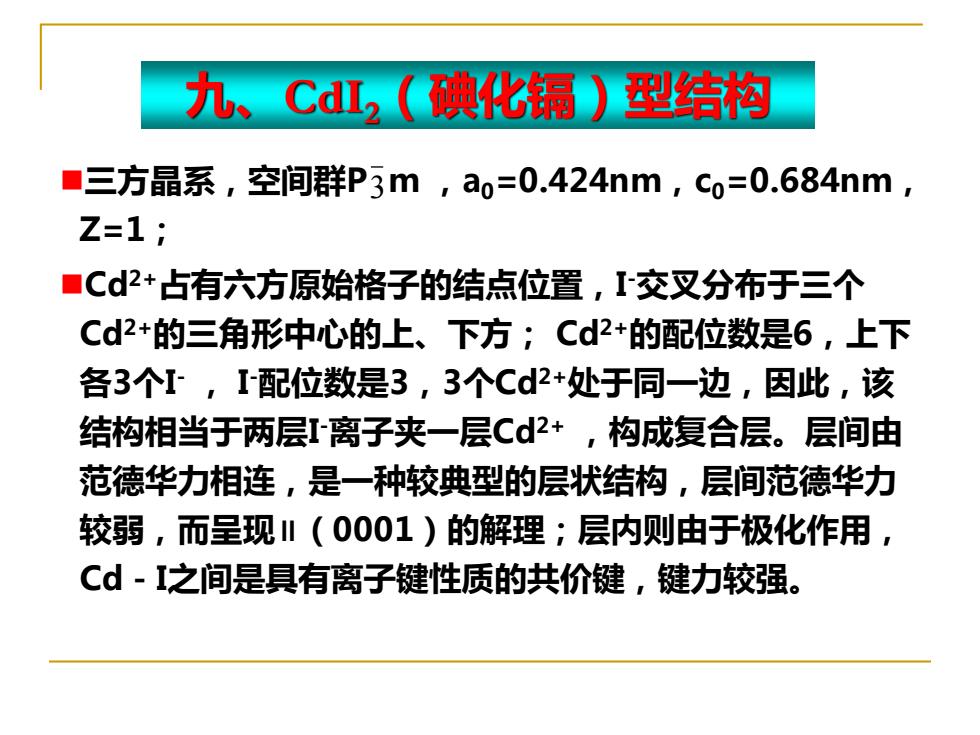

九、CdL,(碘化镉)型结构 ■三方晶系，空间群P3m,a0=0.424nm,co=0.684nm, Z=1 ■Cd+占有六方原始格子的结点位置，I交叉分布于三个 Cd2+的三角形中心的上、下方；Cd2+的配位数是6，上下 各3个I,I配位数是3,3个Cd2+处于同一边，因此，该 结构相当于两层1离子夹一层Cd2+,构成复合层。层间由 范德华力相连，是一种较典型的层状结构，层间范德华力 较弱，而呈现1（0001)的解理；层内则由于极化作用， Cd-1之间是具有离子键性质的共价键，键力较强
九、CdI2（碘化镉）型结构 ◼三方晶系，空间群P m ，a0=0.424nm，c0=0.684nm， Z=1； ◼Cd2+占有六方原始格子的结点位置，I -交叉分布于三个 Cd2+的三角形中心的上、下方； Cd2+的配位数是6，上下 各3个I - ， I -配位数是3，3个Cd2+处于同一边，因此，该 结构相当于两层I -离子夹一层Cd2+ ，构成复合层。层间由 范德华力相连，是一种较典型的层状结构，层间范德华力 较弱，而呈现∥（0001）的解理；层内则由于极化作用， Cd－I之间是具有离子键性质的共价键，键力较强。 3
■晶胞中质点的坐标： Cd2+为000：I为2/31/3u,1/32/3(u-1/2),u=0.75 ■类似晶体有：Ca(OH)2;Mg(OH)2:Cal2:Mg2 等。 Cd2+
◼类似晶体有：Ca（OH）2；Mg（OH）2；CaI2；MgI2 等。 ◼晶胞中质点的坐标： Cd2+为000；I -为2/31/3u，1/32/3(u-1/2)，u=0.75 Cd2+ I -
十、·A1,O3(刚压)型结构 ■三方晶系，空间群R3c,a0=0.517nm,0=55°17'，Z-2 ■O2按六方紧密堆积排列，形 G 成ABABAB.重复规律 A3+填充于2/3的八面体空隙， A3+的分布原则符合鲍林规则： 在同一层和层与层之间，A3+ A 之间的距离应保持最远
十、α－Al2O3（刚玉）型结构 ◼三方晶系，空间群 R3c ，a0=0.517nm，=55°17′，Z=2 ◼O2-按六方紧密堆积排列 ，形 成ABABAB.重复规律， Al3+填充于2/3的八面体空隙， Al3+的分布原则符合鲍林规则： 在同一层和层与层之间，Al3+ 之间的距离应保持最远
■α~A1203中的氧与铝的排列次序可写成： OAAIDOBAIEOAAIF OBAIDOAAIEOBAIFOAAIp.13 Ip Al A ●A1+ ○空隙 ■属于刚玉型结构的晶体： a-Fe203、Crz03、Ti203、V203、FeTiO3;MgTiO3等
◼α－Al2O3中的氧与铝的排列次序可写成： OAAlDOBAlEOAAlFOBAlDOAAlEOBAlFOAAlD. 13层 ◼属于刚玉型结构的晶体： α－Fe2O3、Cr2O3、Ti2O3、V2O3、FeTiO3 ；MgTiO3等
CaTi0,(钙钛矿)型结构 ■钙钛矿结构的通式为ABO3,其中A代表二价（或一价） 金属离子：Ca+,Ba+,Pb2+,B代表四价（或五价)金属离 子：Ti4+,Zr4+。 ■CaTiO3在高温时为立方晶系（理想结构），Pm3m,ao =0.385nm,Z=1;600℃以下为斜方晶系PCmm。 ■Ca2+占有立方面心的角顶位置，02- 占有面心位置，可看成Ca2+和02-共 ⑦ Ca 同组成立方紧密堆积，Ti4+充填于1/4 ● Ti 的八面体空隙中，位于立方体中心， 0 Ti4+的CN=6,Ca2+的CN=12
十一、CaTiO3（钙钛矿）型结构 ◼钙钛矿结构的通式为ABO3，其中A代表二价（或一价） 金属离子：Ca2+, Ba2+, Pb2+ ，B代表四价（或五价）金属离 子：Ti4+, Zr4+ 。 ◼CaTiO3在高温时为立方晶系（理想结构），Pm3m，a0 ＝0.385nm，Z＝1；600℃以下为斜方晶系PCmm。 ◼Ca2+占有立方面心的角顶位置，O2- 占有面心位置，可看成Ca2+ 和O2- 共 同组成立方紧密堆积，Ti4+充填于1/4 的八面体空隙中，位于立方体中心， Ti4+ 的CN＝6， Ca2+的CN＝12
