六、-ZnS（纤锌矿)型结构 ·六方晶系，空间群P63mc,a0=0.382nm, co=0.625nm,Z=2；阳离子和阴离子的配位数都 是4；S2-按六方最紧密堆积排列，Zn2+充填于1/2 的四面体空隙中。 S2-:000,23131/2 Zn2+:00u,2313(u-1/2), 其中u=0.875 ·属于纤锌矿型结构的晶体有： OS ●Zn BeO、ZnO、AIN等
六、α－ZnS（纤锌矿）型结构 ▪六方晶系,空间群P63mc，a0=0.382nm， c0=0.625nm，Z=2；阳离子和阴离子的配位数都 是4 ；S 2-按六方最紧密堆积排列，Zn2+充填于1/2 的四面体空隙中。 S 2 - ：000, 2/3 1/3 1/2 Zn2+：00u, 2/3 1/3 (u-1/2)， 其中u=0.875 ▪ 属于纤锌矿型结构的晶体有： BeO、ZnO、AIN等
七、CaF,(董石)型结构 立方晶系，空间群Fm3m,a0=0.545nm,Z=4;Ca2+ 位于立方面心的结点上，F位于立方体内八个小立方体 中心；Ca2+的CN=8,F的CN=4; ·Ca+作立方紧密堆积，F充填于全部四面体空隙，八面 体空隙全部空着，因此在八个℉之间存在有较大的空洞， 为F的扩散提供条件

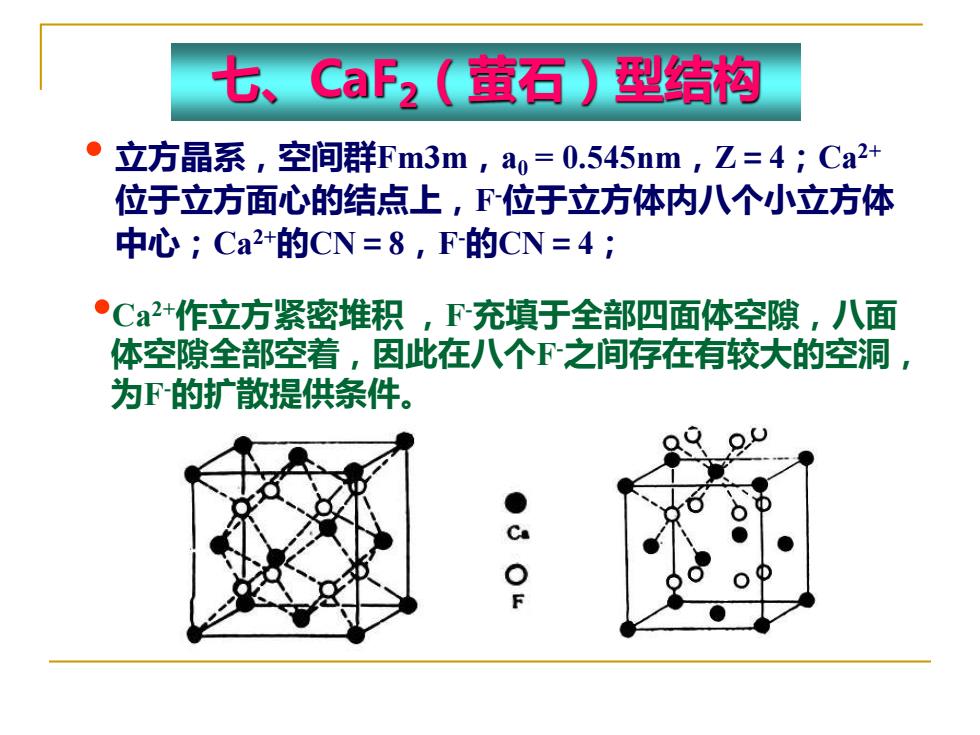

七、CaF2（萤石）型结构 • 立方晶系，空间群Fm3m，a0 = 0.545nm，Z＝4；Ca2+ 位于立方面心的结点上，F -位于立方体内八个小立方体 中心；Ca2+的CN＝8，F -的CN＝4； •Ca2+作立方紧密堆积 ，F -充填于全部四面体空隙，八面 体空隙全部空着，因此在八个F -之间存在有较大的空洞， 为F -的扩散提供条件
Ca2+:000,2丝0，h0业，0丝 F·:4⅓么么弘么，4么弘⅓弘弘，444 4⅓4么么4,44丝 右图为CaF结构以配位多面体相 连的方式，图中立方体为Ca一F立 方体，Ca2+位于立方体中心，F-位 于立方体角顶，立方体之间以共棱 关系相连。 口类似晶体：BaF2PbF2、SnF2、Ce02、ThO2UO2等 反萤石结构：晶体结构与萤石完全相同，只是阴、阳离子 位置完全互换。如Li20、Na20、Kz0等
Ca2+：000，½ ½ 0，½ 0 ½ ，0 ½ ½ F - ：¼ ¼ ¼, ¾ ¾ ¼, ¾ ¼ ¾, ¼ ¾ ¾, ¾ ¾ ¾, ¼ ¼ ¾, ¼ ¾ ¼, ¾ ¼ ¼ ❑类似晶体：BaF2、PbF2、SnF2、CeO2、ThO2、UO2等 ❖右图为CaF-结构以配位多面体相 连的方式，图中立方体为Ca－F立 方体，Ca2＋位于立方体中心，F -位 于立方体角顶，立方体之间以共棱 关系相连。 ❖反萤石结构：晶体结构与萤石完全相同，只是阴、阳离子 位置完全互换。如Li2O、Na2O、K2O等
八、Ti0,（金红石)型结沟 ■四方晶系，P42/mnm,a0=0.459nm,co=0.296nm,Z=2; ■T4+位于四方原始格子结点位置，体中心T+不属此四方原 始格子，而自成另一套四方原始格子，因为这两个T4+周围 环境不同，不能成为四方体心格子，O2处于特定位置； ■T4+的配位数为6，O2的配位 数为3。 ●Ti·a 00 Ti4+:000,B丝 O2-:uu,1-山1-山0，(+山-业，2-山2+u业，=0.31
八、TiO2（金红石）型结构 ◼四方晶系，P42 /mnm ，a0=0.459nm，c0=0.296nm，Z=2； ◼Ti4+位于四方原始格子结点位置，体中心Ti4+不属此四方原 始格子，而自成另一套四方原始格子，因为这两个Ti4+周围 环境不同，不能成为四方体心格子，O2-处于特定位置； Ti4+：000，½½½ O2-：uu0, (1-u)(1-u)0, ( ½+u)(½-u)½，(½-u)(½+u)½，u=0.31 ◼ Ti4+的配位数为6，O2-的配位 数为3
■Ti-O八面体以共棱方式排成链状，晶胞中心的链和四角的 T引-0八面体链的排列方向相差90° ■链与链之间是T-O八面体以共顶相连 ■还可以把02-看成近似六方紧密堆积 而Ti4+位于1/2的八面体空隙中 ■属于金红石结构的晶体有：SnO2 PbO2;MnO2;Moo2;WO2; MnF2;MgF2;VO2

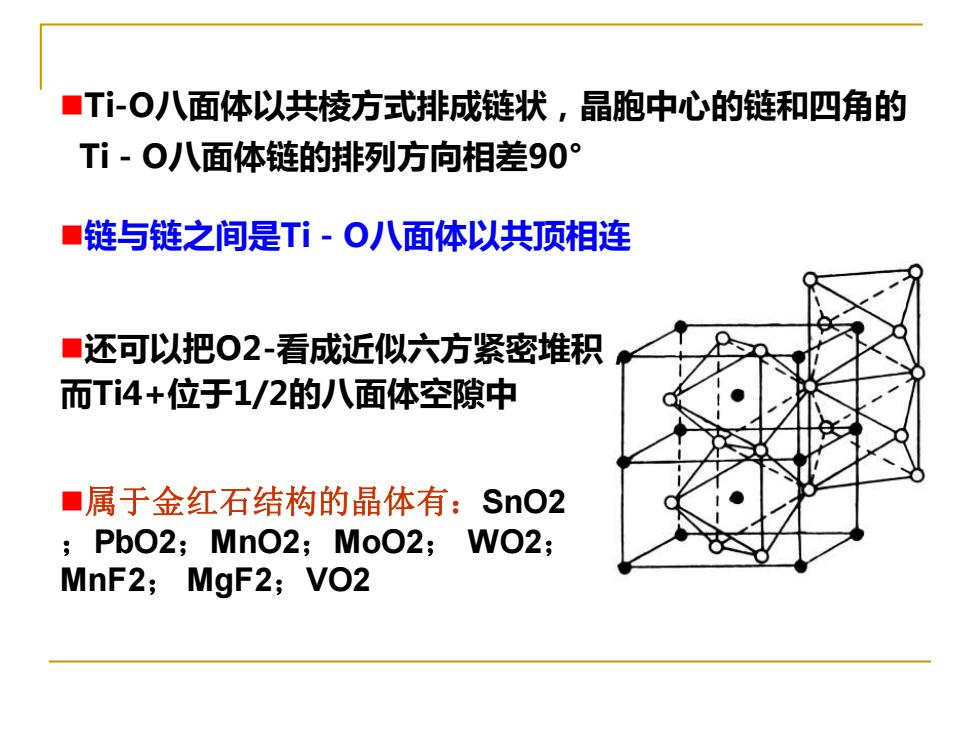

◼Ti-O八面体以共棱方式排成链状，晶胞中心的链和四角的 Ti－O八面体链的排列方向相差90° ◼链与链之间是Ti－O八面体以共顶相连 ◼还可以把O2-看成近似六方紧密堆积， 而Ti4+位于1/2的八面体空隙中 ◼属于金红石结构的晶体有：SnO2 ；PbO2；MnO2；MoO2； WO2； MnF2； MgF2；VO2
