第四章：计算机图形技术 ◆4-1 基本图形生成 ◆4-2 图形几何变换 ◆ 4-3 图形显示处理 4-4 工程绘图程序设计
第四章：计算机图形技术 4-1 基本图形生成 4-2 图形几何变换 4-3 图形显示处理 4-4 工程绘图程序设计
4-1基本图形生成 常用的坐标系 用户坐标系 ● 用户描述或输入图形的坐标系 一般取直角坐标系，取值范围是实数域，单位是任意 的。 设备坐标系 图形设备输出图形的坐标系 般为二维坐标，取值范围是某一个整域，常用单位 是光栅单位和脉冲当量。 规格化坐标系 虚拟的坐标系，与设备无关， 通常取无量纲单位
4-1 基本图形生成 常用的坐标系 用户坐标系 z 用户描述或输入图形的坐标系 z 一般取直角坐标系，取值范围是实数域，单位是任意 的。 设备坐标系 z 图形设备输出图形的坐标系 z 一般为二维坐标，取值范围是某一个整域，常用单位 是光栅单位和脉冲当量。 规格化坐标系 z 虚拟的坐标系，与设备无关， 通常取无量纲单位
基本图形元素 ◆矢量图形 ● 以直线段作为基本元素 矢量图形生成器： 随机扫描显示器 笔式绘图仪 光栅图形 ● 以点作为基本元素 光栅图形生成器： ■光栅扫描显示器 静电绘图仪和喷墨绘图仪
基本图形元素 矢量图形 z 以直线段作为基本元素 z 矢量图形生成器： 随机扫描显示器 笔式绘图仪 光栅图形 z 以点作为基本元素 z 光栅图形生成器： 光栅扫描显示器 静电绘图仪和喷墨绘图仪

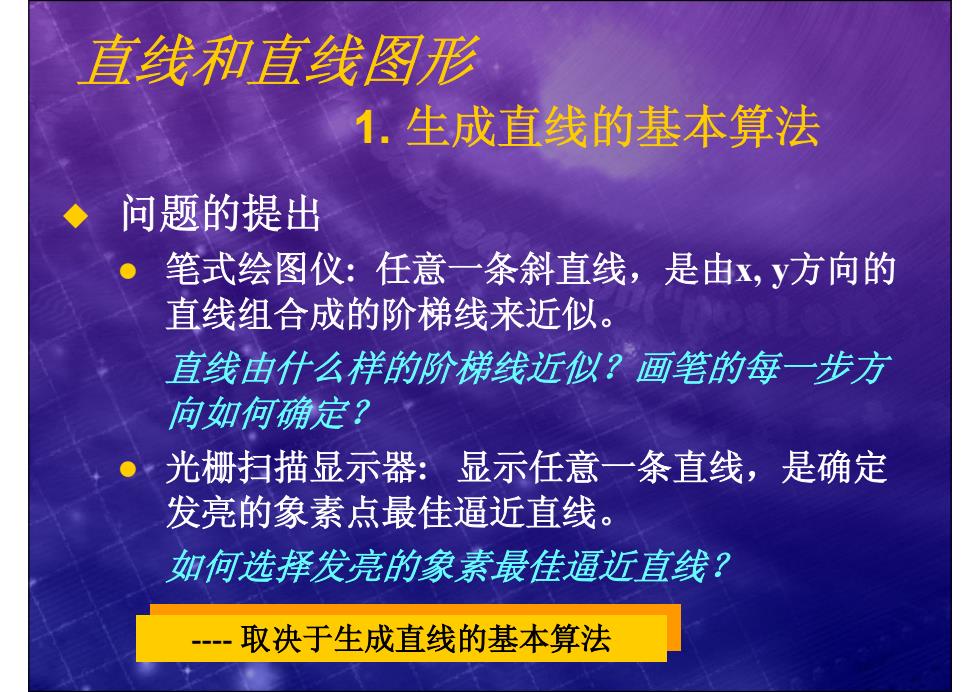

直线和直线图形 1.生成直线的基本算法 ◆ 问题的提出 ●笔式绘图仪：任意一条斜直线，是由x,y方向的 直线组合成的阶梯线来近似。 直线由什么样的阶梯线近似？画笔的每一步方 向如何确定？ 。光栅扫描显示器：显示任意一条直线，是确定 发亮的象素点最佳逼近直线。 如何选择发亮的象素最佳逼近直线？ 取决于生成直线的基本算法
直线和直线图形 1. 生成直线的基本算法 问题的提出 z 笔式绘图仪: 任意一条斜直线，是由x, y方向的 直线组合成的阶梯线来近似。 直线由什么样的阶梯线近似？画笔的每一步方 向如何确定？ z 光栅扫描显示器: 显示任意一条直线，是确定 发亮的象素点最佳逼近直线。 如何选择发亮的象素最佳逼近直线？ - -取决于生成直线的基本算法 取决于生成直线的基本算法
