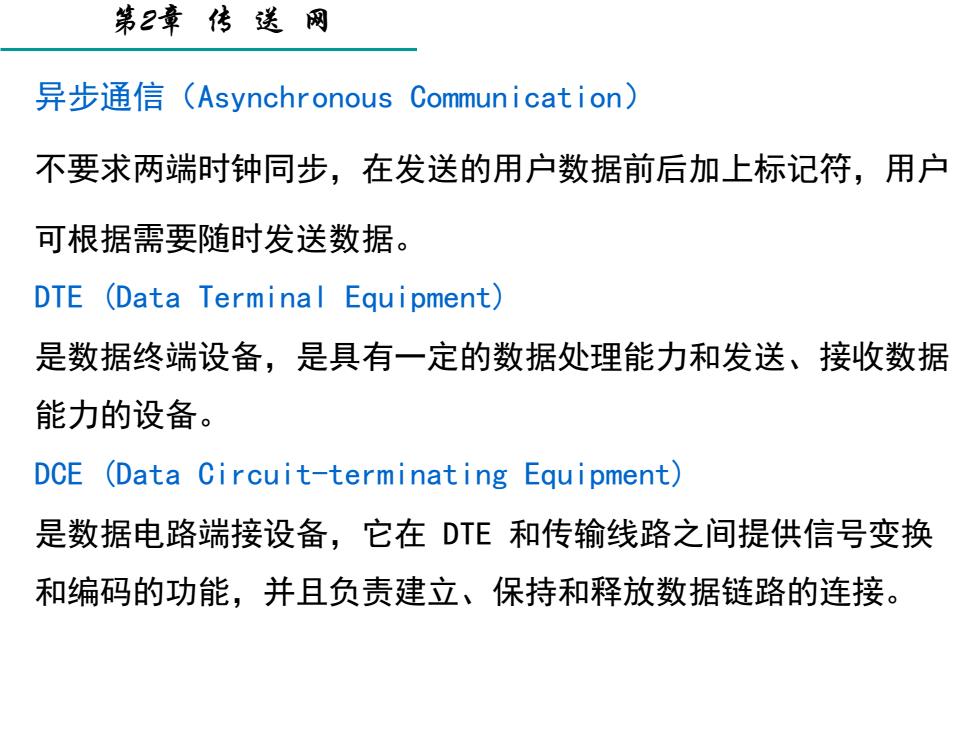

第2章传送网 异步通信(Asynchronous Communication) 不要求两端时钟同步，在发送的用户数据前后加上标记符，用户 可根据需要随时发送数据。 DTE (Data Terminal Equipment) 是数据终端设备，是具有一定的数据处理能力和发送、接收数据 能力的设备。 DCE (Data Circuit-terminating Equipment) 是数据电路端接设备，它在DTE和传输线路之间提供信号变换 和编码的功能，并且负责建立、保持和释放数据链路的连接
第2章 传 送 网 异步通信（Asynchronous Communication） 不要求两端时钟同步，在发送的用户数据前后加上标记符，用户 可根据需要随时发送数据。 DTE (Data Terminal Equipment) 是数据终端设备，是具有一定的数据处理能力和发送、接收数据 能力的设备。 DCE (Data Circuit-terminating Equipment) 是数据电路端接设备，它在 DTE 和传输线路之间提供信号变换 和编码的功能，并且负责建立、保持和释放数据链路的连接

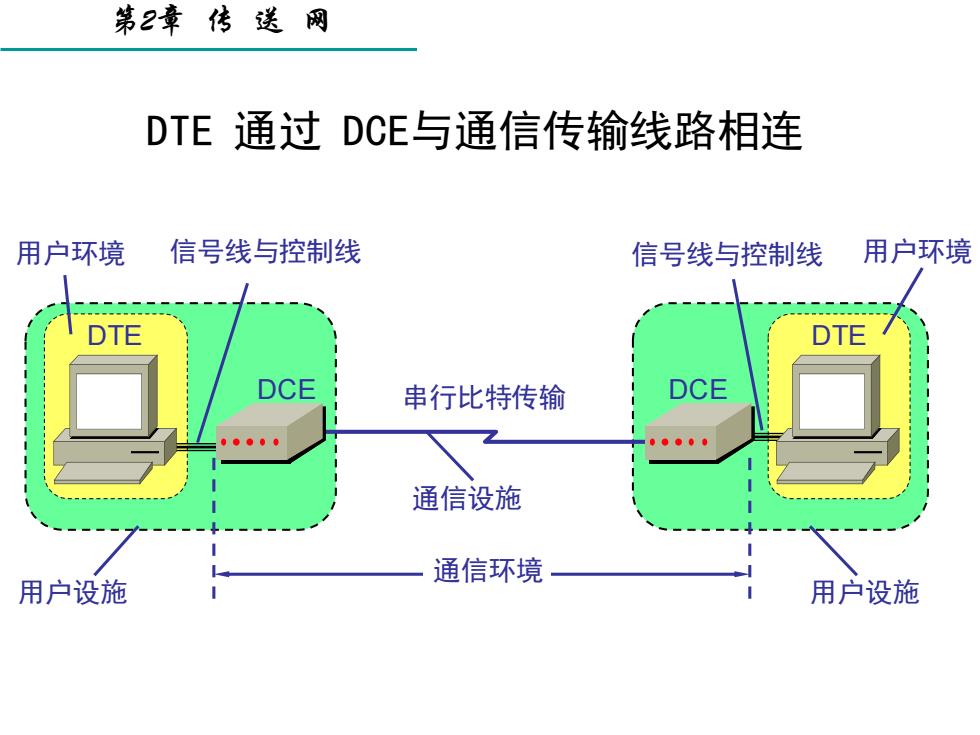

第2章传送网 DTE通过DCE与通信传输线路相连 用户环境 信号线与控制线 信号线与控制线 用户环境 TE DTE DCE 串行比特传输 DCE 通信设施 通信环境 用户设施 用户设施
第2章 传 送 网 DTE 通过 DCE与通信传输线路相连 DTE DCE 串行比特传输 DCE 用户环境 信号线与控制线 通信环境 用户设施 通信设施 DTE 信号线与控制线 用户设施 用户环境
第2章传送网 2.EIA RS-232-E标准 接口特性： 1)机械特性 规定了插头座的规格。 2)电气特性 规定了每条线上使用的电压范围（一15V~+15V),与CC1TT 的V.28建议一致。 3)功能特性 规定了各引脚的作用以及如何连接，与CC1TT的V.24建议一致。 4)规程特性 规定了DTE与DCE之间各事件的出现顺序，与CCITTI的V.24建议一 致
第2章 传 送 网 2. EIA RS-232-E标准 接口特性： 1）机械特性 规定了插头座的规格。 2）电气特性 规定了每条线上使用的电压范围（－15V ～ +15V），与CCITT 的V.28建议一致。 3）功能特性 规定了各引脚的作用以及如何连接，与CCITT的V.24建议一致。 4）规程特性 规定了DTE与DCE之间各事件的出现顺序，与CCITT的V.24建议一 致

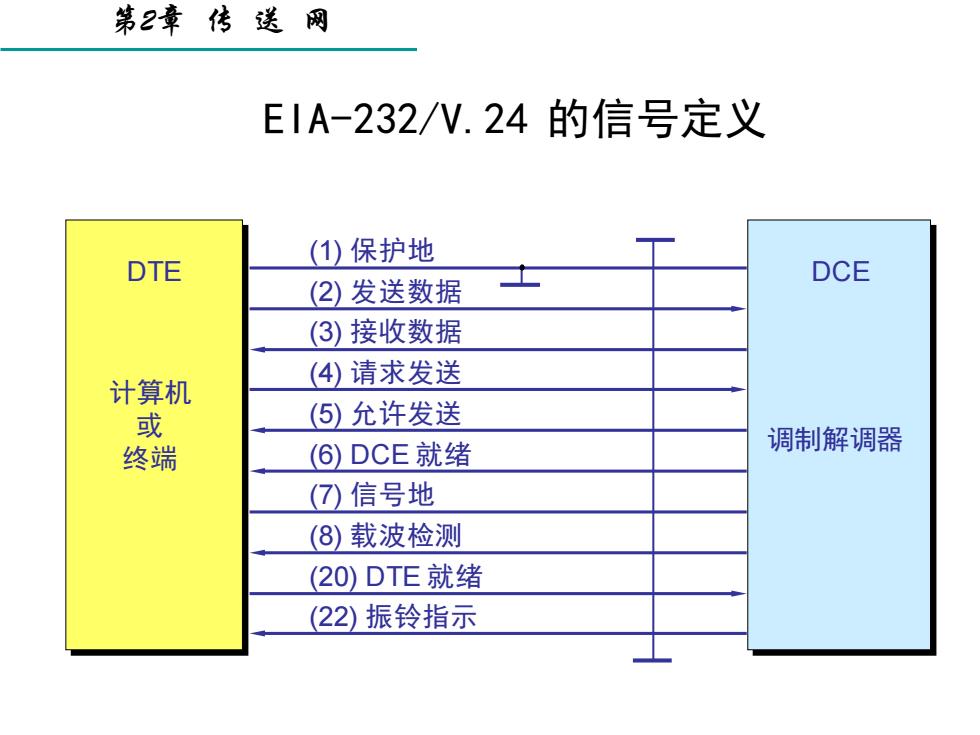

第2章传送网 EIA-232/V.24的信号定义 (1)保护地 DTE DCE (2)发送数据 (3)接收数据 (4)请求发送 计算机 或 (⑤)允许发送 终端 (6)DCE就绪 调制解调器 (⑦)信号地 (8)载波检测 (20)DTE就绪 (22)振铃指示
第2章 传 送 网 EIA-232/V.24 的信号定义 (1) 保护地 (2) 发送数据 (3) 接收数据 (4) 请求发送 (5) 允许发送 (6) DCE 就绪 (7) 信号地 (8) 载波检测 (20) DTE 就绪 (22) 振铃指示 DTE DCE 计算机 或 终端 调制解调器
第2章传送网 两个DTE通过DCE进行通信的例子 DTE-A DTE-B DCE-A DCE-B 网 络 EIA-232/V.24 接口 调制解调器 调制解调器 EIA-232/V.24 接口
第2章 传 送 网 两个 DTE 通过 DCE进行通信的例子 EIA-232/ V.24 接口 调制解调器 DTE-A DTE-B DCE-A DCE-B EIA-232/ V.24 接口 调制解调器 网 络
