第2章传送网 利用虚调制解调器与两台计算机相连 插头 插座 插座 插头 (1)保护地 (1)保护地 (2)发送 (2)发送 (3)接收 (3)接收 (4)请求发送 (4)请求发送 (5)允许发送 (5)允许发送 (6)DCE就绪 (6)DCE就绪 (⑦)信号地 (7)信号地 (8)载波检测 (8)载波检测 (20)DTE就绪 (20)DTE就绪 (22)振铃指示 (22)振铃指示 计算机 虚调制解调器 计算机
第2章 传 送 网 利用虚调制解调器与两台计算机相连 插头 插座 插座 插头 计算机 虚调制解调器 计算机 （1）保护地 （2）发送 （3）接收 （4）请求发送 （5）允许发送 （6）DCE 就绪 （7）信号地 （8）载波检测 （20）DTE 就绪 （22）振铃指示 （1）保护地 （2）发送 （3）接收 （4）请求发送 （5）允许发送 （6）DCE 就绪 （7）信号地 （8）载波检测 （20）DTE 就绪 （22）振铃指示
第2章传送网 3.RS-449标准 由3个标准组成。即： RS-449 RS-423-A RS-422-A 4.CC1TT的X.21建议
第2章 传 送 网 3.RS-449标准 由 3 个标准组成。即： ◼RS-449 ◼RS-423-A ◼RS-422-A 4.CCITT的X.21建议

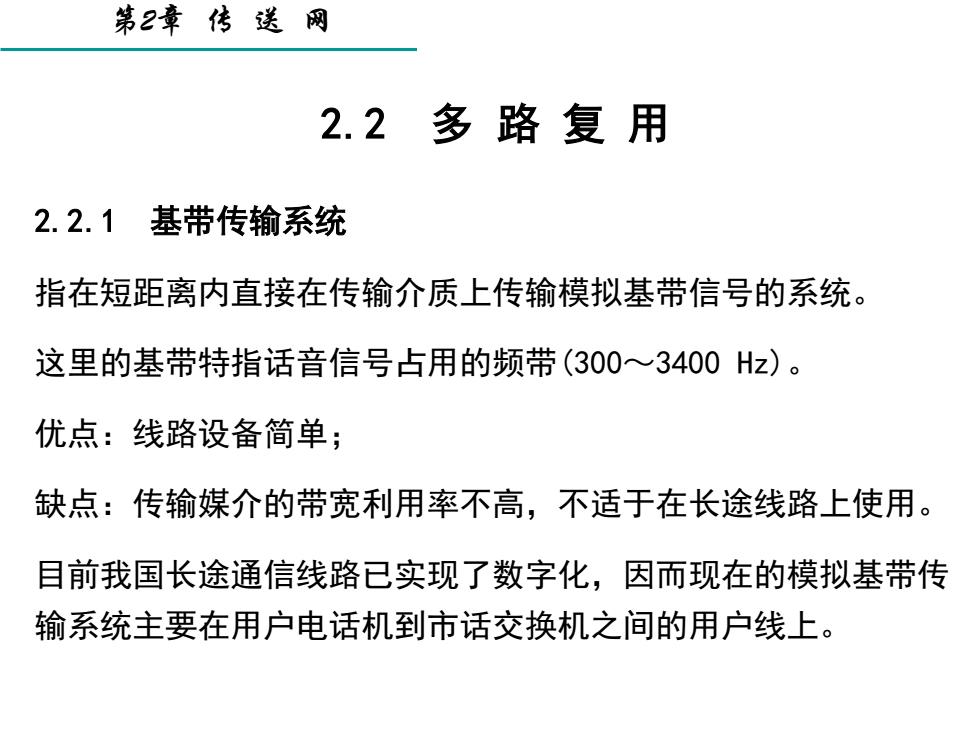

第2章传送网 2.2多路复用 2.2.1基带传输系统 指在短距离内直接在传输介质上传输模拟基带信号的系统。 这里的基带特指话音信号占用的频带(300~3400Hz)。 优点：线路设备简单； 缺点：传输媒介的带宽利用率不高，不适于在长途线路上使用。 目前我国长途通信线路已实现了数字化，因而现在的模拟基带传 输系统主要在用户电话机到市话交换机之间的用户线上
第2章 传 送 网 2.2 多 路 复 用 2.2.1 基带传输系统 指在短距离内直接在传输介质上传输模拟基带信号的系统。 这里的基带特指话音信号占用的频带(300～3400 Hz)。 优点：线路设备简单； 缺点：传输媒介的带宽利用率不高，不适于在长途线路上使用。 目前我国长途通信线路已实现了数字化，因而现在的模拟基带传 输系统主要在用户电话机到市话交换机之间的用户线上

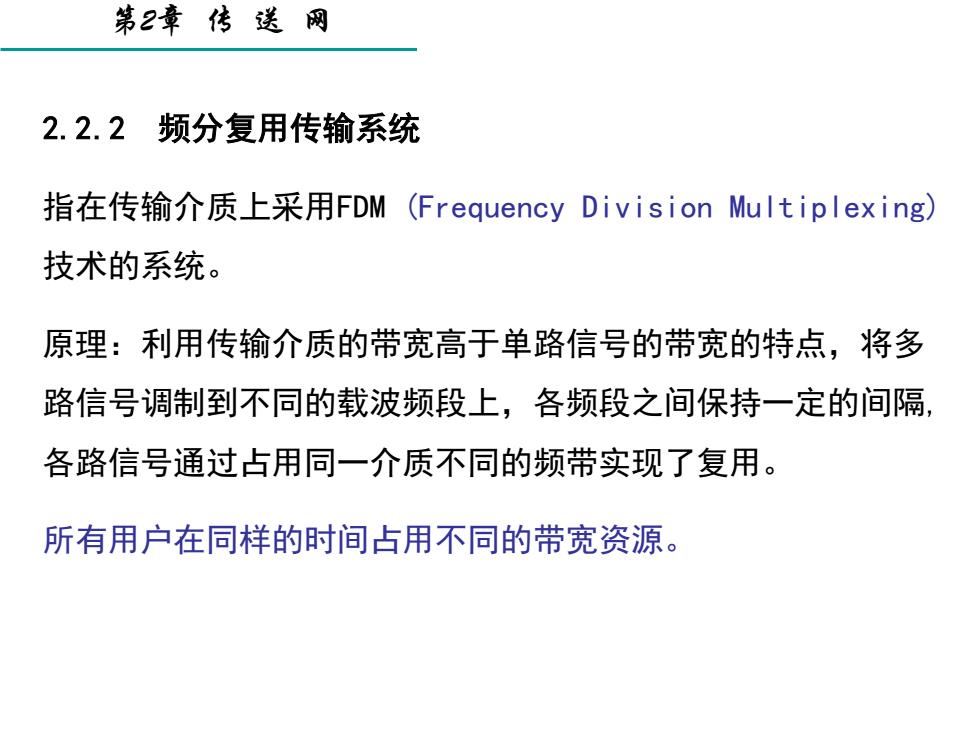

第2章传送网 2.2.2频分复用传输系统 指在传输介质上采用FDM(Frequency Division Multiplexing) 技术的系统。 原理：利用传输介质的带宽高于单路信号的带宽的特点，将多 路信号调制到不同的载波频段上，各频段之间保持一定的间隔 各路信号通过占用同一介质不同的频带实现了复用。 所有用户在同样的时间占用不同的带宽资源
第2章 传 送 网 2.2.2 频分复用传输系统 指在传输介质上采用FDM (Frequency Division Multiplexing) 技术的系统。 原理：利用传输介质的带宽高于单路信号的带宽的特点，将多 路信号调制到不同的载波频段上，各频段之间保持一定的间隔, 各路信号通过占用同一介质不同的频带实现了复用。 所有用户在同样的时间占用不同的带宽资源
第2章传送网 频分复用 频率 频率5 频率4 频率2 频率1 时间 (a)FDM信道划分
第2章 传 送 网 频分复用 频率 时间 频率 1 频率 2 频率 3 频率 4 频率 5 (a) FDM信道划分
