第6章电话通信网 第6章电话通倍网 6.1电话网的基本概念 6.2电话交换机 6.3电话网的网络结构 6.4路由选择 6.5编号计划 6.6电话网的业务及计费方式 6.7电话网的服务质量 6.8智能网 思考题 BACK
第6章 电 话 通 信 网 第6章 电 话 通 信 网 6.1 电话网的基本概念 6.2 电话交换机 6.3 电话网的网络结构 6.4 路由选择 6.5 编号计划 6.6 电话网的业务及计费方式 6.7 电话网的服务质量 6.8 智能网 思考题

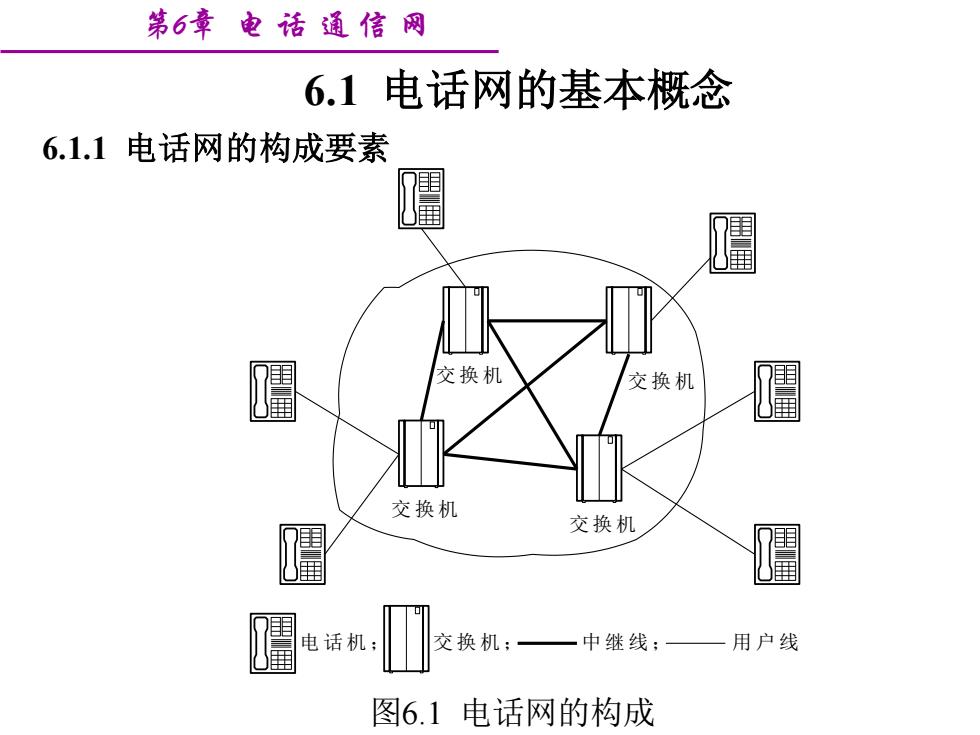

第6章电话通信网 6.1电话网的基本概念 6.1.1电话网的构成要素 交换机 交换机 交换机 国 交换机 电话机 交换机一中继线： 用户线 图6.1电话网的构成
第6章 电 话 通 信 网 6.1 电话网的基本概念 6.1.1 电话网的构成要素 图6.1 电话网的构成 交 换 机 交 换 机 交 换 机 交 换 机 电 话 机 ； 交 换 机 ； 中 继 线 ； 用 户 线
第6章电话通信网 1.用户终端设备 电话网中的用户终端设备即电话机。 主要完成声音/电信号转换；发送和接收电话呼叫。 按键 高频 1209HZ 1336HZ 1477HZ 1633HZ 低频 697HZ 1 2 3 A 770HZ 4 5 6 B 852HZ 7 8 9 941HZ 0 # D DTMF话机
第6章 电 话 通 信 网 1．用户终端设备 电话网中的用户终端设备即电话机。 主要完成声音/电信号转换；发送和接收电话呼叫。 高频 低频 按键 1209HZ 1336HZ 770HZ 697HZ 1633HZ 852HZ 941HZ 1477HZ 1 2 3 4 5 6 7 8 9 * 0 # A B C D DTMF话机
第6章电话通倍网 2.交换设备 电话网中的交换设备称为电话交换机，主要负责用户信息的交 换。 按用户的呼叫要求给两个用户之间建立交换信息的通道；还具 有控制和监视的功能
第6章 电 话 通 信 网 2．交换设备 电话网中的交换设备称为电话交换机，主要负责用户信息的交 换。 按用户的呼叫要求给两个用户之间建立交换信息的通道；还具 有控制和监视的功能
第6章电话通信网 3.传输系统 传输系统负责在各交换点之间传递信息。 在电话网中，传输系统包括用户线和中继线。 用户线负责在电话机和交换机之间传递信息： 中继线则负责在交换机之间进行信息的传递。 传输介质可以是有线的也可以是无线的，传送的信息可以是模 拟的也可以是数字的，传送的形式可以是电信号也可以是光信 号
第6章 电 话 通 信 网 3．传输系统 传输系统负责在各交换点之间传递信息。 在电话网中，传输系统包括用户线和中继线。 用户线负责在电话机和交换机之间传递信息； 中继线则负责在交换机之间进行信息的传递。 传输介质可以是有线的也可以是无线的，传送的信息可以是模 拟的也可以是数字的，传送的形式可以是电信号也可以是光信 号
