第2章传送网 4.无线介质 1)无线电 又称广播频率(RF:Radio Frequency), 工作频率范围：在几十兆赫兹到200兆赫兹左右。 特点：无线电波易于产生，可长距离传输，可穿越建筑物，并 且其传播是全向的；其传输特性与频率相关，容易互相干扰， 要统一进行频段分配管理。 适用场合：适合于广播通信
第2章 传 送 网 4．无线介质 1) 无线电 又称广播频率(RF: Radio Frequency), 工作频率范围：在几十兆赫兹到200兆赫兹左右。 特点：无线电波易于产生，可长距离传输，可穿越建筑物，并 且其传播是全向的；其传输特性与频率相关，容易互相干扰， 要统一进行频段分配管理。 适用场合：适合于广播通信

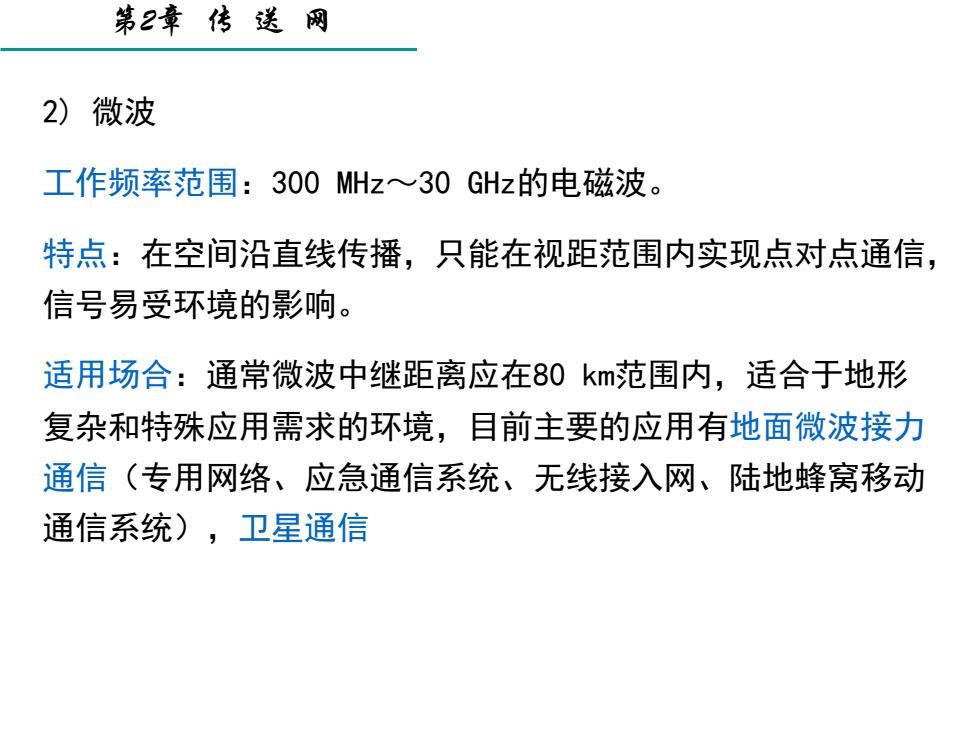

第2章传送网 2)微波 工作频率范围：300MHz~30GHz的电磁波。 特点：在空间沿直线传播，只能在视距范围内实现点对点通信， 信号易受环境的影响。 适用场合：通常微波中继距离应在80k范围内，适合于地形 复杂和特殊应用需求的环境，目前主要的应用有地面微波接力 通信（专用网络、应急通信系统、无线接入网、陆地蜂窝移动 通信系统)，卫星通信
第2章 传 送 网 2) 微波 工作频率范围：300 MHz～30 GHz的电磁波。 特点：在空间沿直线传播，只能在视距范围内实现点对点通信， 信号易受环境的影响。 适用场合：通常微波中继距离应在80 km范围内，适合于地形 复杂和特殊应用需求的环境，目前主要的应用有地面微波接力 通信（专用网络、应急通信系统、无线接入网、陆地蜂窝移动 通信系统），卫星通信

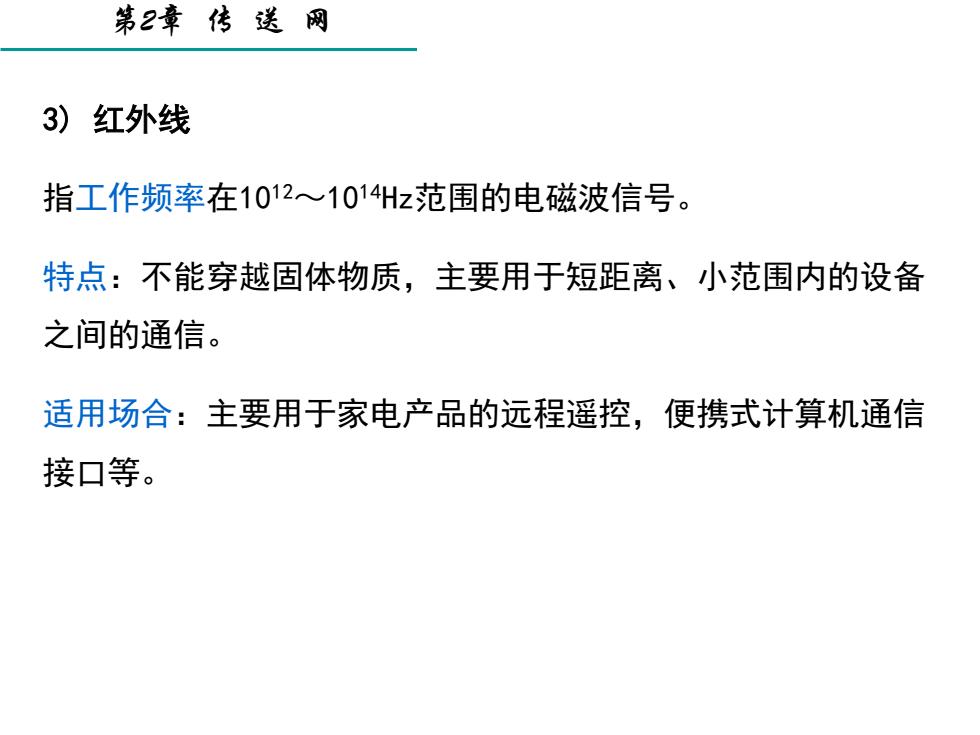

第2章传送网 3)红外线 指工作频率在1012~1014州z范围的电磁波信号。 特点：不能穿越固体物质，主要用于短距离、小范围内的设备 之间的通信。 适用场合：主要用于家电产品的远程遥控，便携式计算机通信 接口等
第2章 传 送 网 3) 红外线 指工作频率在1012～1014Hz范围的电磁波信号。 特点：不能穿越固体物质，主要用于短距离、小范围内的设备 之间的通信。 适用场合：主要用于家电产品的远程遥控，便携式计算机通信 接口等

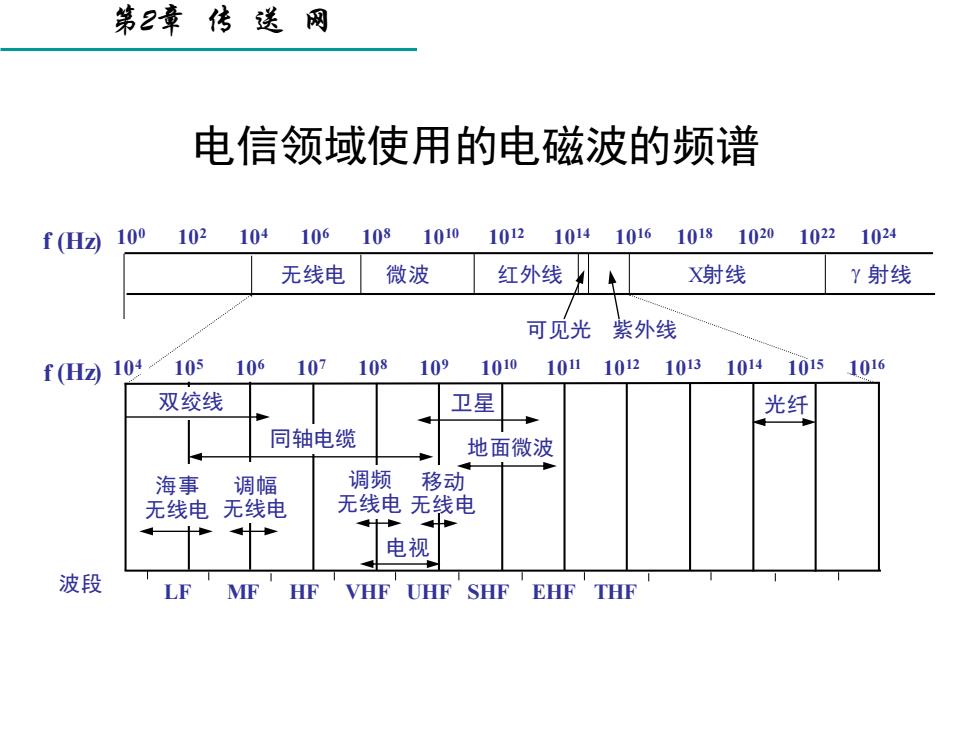

第2章传送网 电信领域使用的电磁波的频谱 f (Hz) 100 102 104106 108 1010 1012 101410161018 10201021024 无线电 微波 红外线 X射线 Y射线 可见光紫外线 f(H2）104105 106 107 108 109 1010 101102 10131014 10151016 双绞线 卫星 光纤 同轴电缆 地面微波 海事 调幅 调频 移动 无线电无线电 无线电无线电 十 十 电视 波段 LF MF HF VHF UHF SHF EHF THF
第2章 传 送 网 无线电 微波 红外线 可见光 紫外线 X射线 射线 双绞线 同轴电缆 卫星 地面微波 调幅 无线电 调频 无线电 海事 无线电 光纤 电视 f (Hz) f (Hz) 波段 LF MF HF VHF UHF SHF EHF THF 104 105 106 107 108 109 1010 1011 1012 1013 1014 1015 1016 100 102 104 106 108 1010 1012 1014 1016 1018 1020 1022 1024 移动 无线电 电信领域使用的电磁波的频谱

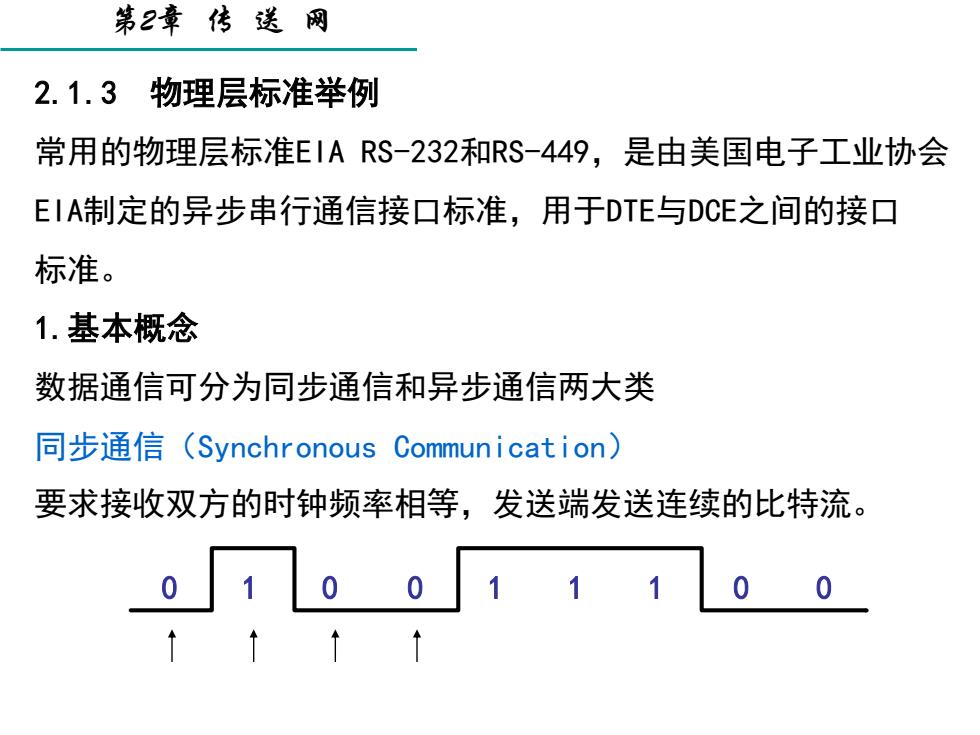

第2章传送网 2.1.3物理层标准举例 常用的物理层标准EIA RS-232和RS-449,是由美国电子工业协会 EIA制定的异步串行通信接口标准，用于DTE与DCE之间的接口 标准。 1.基本概念 数据通信可分为同步通信和异步通信两大类 同步通信(Synchronous Communication) 要求接收双方的时钟频率相等，发送端发送连续的比特流。 o:a 011
第2章 传 送 网 2.1.3 物理层标准举例 常用的物理层标准EIA RS-232和RS-449，是由美国电子工业协会 EIA制定的异步串行通信接口标准，用于DTE与DCE之间的接口 标准。 1.基本概念 数据通信可分为同步通信和异步通信两大类 同步通信（Synchronous Communication） 要求接收双方的时钟频率相等，发送端发送连续的比特流。 0 1 0 0 1 1 1 0 0
