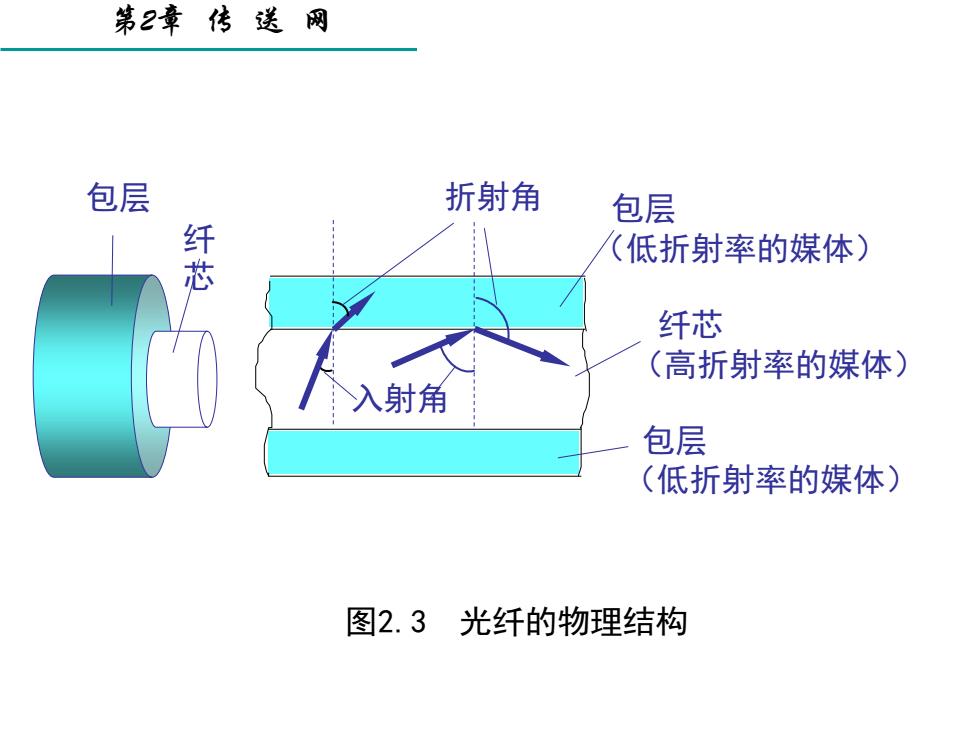

第2章传送网 包层 折射角 包层 惩 (低折射率的媒体) 纤芯 (高折射率的媒体) 入射角 包层 (低折射率的媒体) 图2.3光纤的物理结构
第2章 传 送 网 图2.3 光纤的物理结构 折射角 入射角 包层 （低折射率的媒体） 包层 （低折射率的媒体） 纤芯 （高折射率的媒体） 包层 纤 芯
第2章传送网 低折射率高折射率 (包层) (纤芯) 光线在纤芯中传输的方式是不断地全反射
第2章 传 送 网 高折射率 (纤芯) 低折射率 (包层) 光线在纤芯中传输的方式是不断地全反射

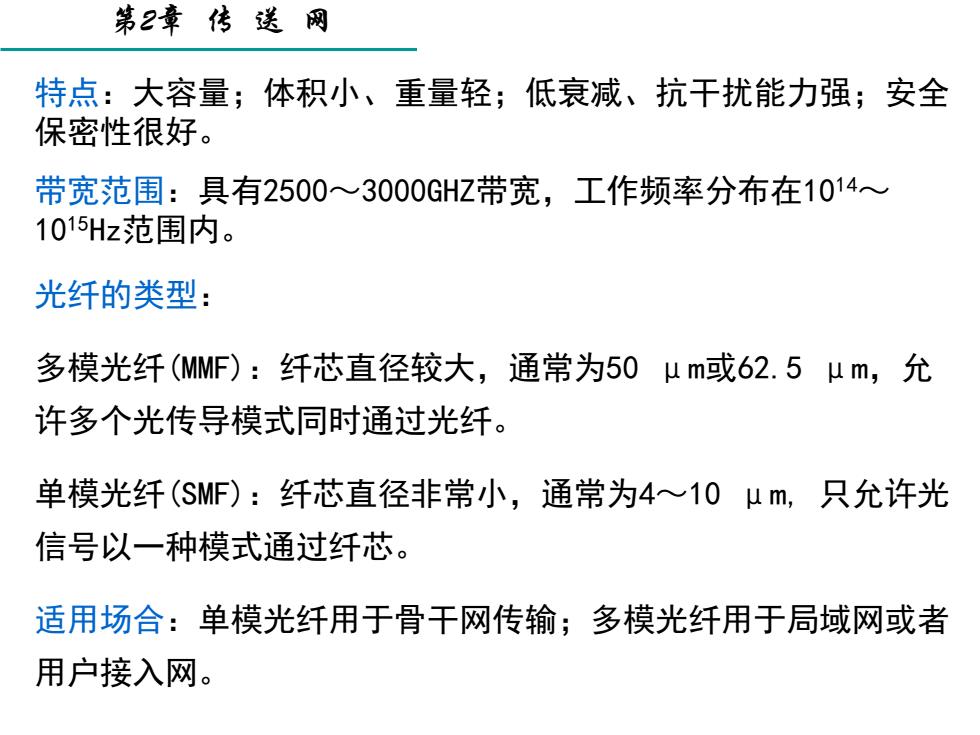

第2章传送网 特点：大容量体积小、重量轻；低衰减、抗干扰能力强；安全 保密性很好。 带宽范围：具有2500~3000GHZ带宽，工作频率分布在1014~ 1015Hz范围内。 光纤的类型： 多模光纤(MMF):纤芯直径较大，通常为50μm或62.5μm,允 许多个光传导模式同时通过光纤。 单模光纤(SMF):纤芯直径非常小，通常为4~10μm,只允许光 信号以一种模式通过纤芯。 适用场合：单模光纤用于骨干网传输；多模光纤用于局域网或者 用户接入网
第2章 传 送 网 特点：大容量；体积小、重量轻；低衰减、抗干扰能力强；安全 保密性很好。 带宽范围：具有2500～3000GHZ带宽，工作频率分布在1014～ 1015Hz范围内。 光纤的类型： 多模光纤(MMF)：纤芯直径较大，通常为50 μm或62.5 μm，允 许多个光传导模式同时通过光纤。 单模光纤(SMF)：纤芯直径非常小，通常为4～10 μm, 只允许光 信号以一种模式通过纤芯。 适用场合：单模光纤用于骨干网传输；多模光纤用于局域网或者 用户接入网

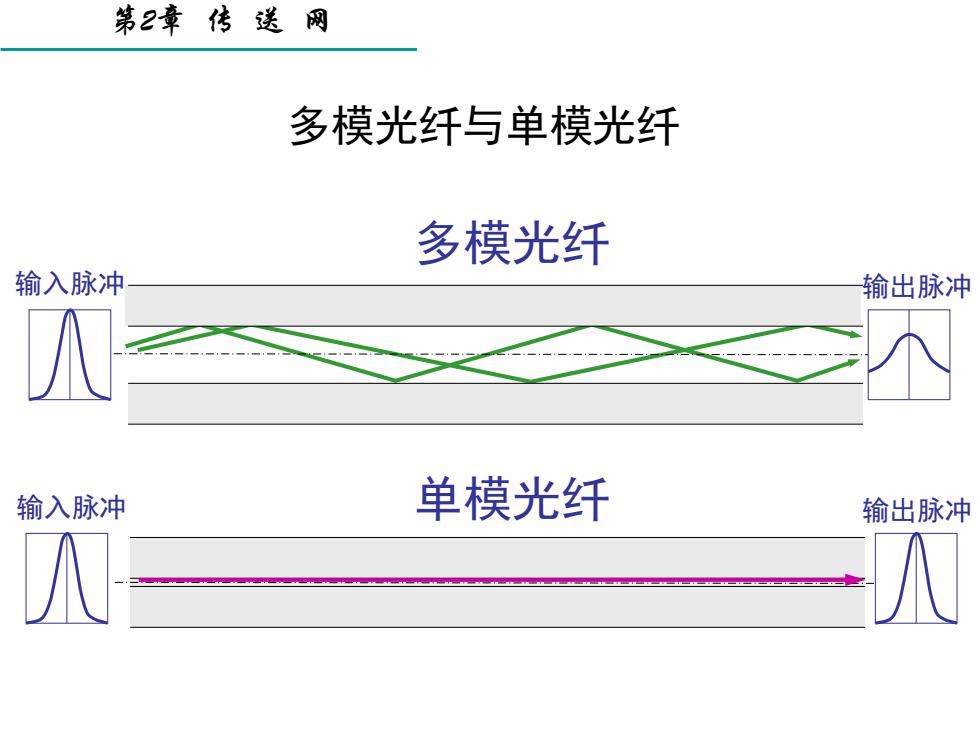

第2章传送网 多模光纤与单模光纤 多模光纤 输入脉冲 输出脉冲 输入脉冲 单模光纤 输出脉冲
第2章 传 送 网 输入脉冲 单模光纤 输出脉冲 多模光纤与单模光纤 输入脉冲 输出脉冲 多模光纤
第2章传送网 注意：在光脉冲信号传输的过程中，所使用的波长与传输速率、 信号衰减之间有着密切的关系。 通常采用的光脉冲信号的波长集中在某些波长范围（窗口）。 目前常用的有850nm、1310nm和1550nm为中心的三个低损耗 窗口，在这三个窗口中，信号具有最优的传输特性。 在局域网中较常采用850nm,而在长距离和高速率的传输条件 下的城域网和长途网中均采用1550nm波长
第2章 传 送 网 注意：在光脉冲信号传输的过程中，所使用的波长与传输速率、 信号衰减之间有着密切的关系。 通常采用的光脉冲信号的波长集中在某些波长范围（窗口）。 目前常用的有850 nm、1310 nm和1550 nm为中心的三个低损耗 窗口，在这三个窗口中，信号具有最优的传输特性。 在局域网中较常采用850 nm，而在长距离和高速率的传输条件 下的城域网和长途网中均采用1550 nm波长
