第2节胶乳级标准橡胶生产 西密南大手 第2节胶乳级标准檬胶生产回速人专 3、影响切粒机工作的主要因 期闲的作用在于控广产是及旋拉的大小， 1)狐筒的转速转速越高，剪切力越大，近拉效果 着进带宽40，长5m,由能轮率列克，其作用是纪取粒块从 越好。 2)刀的同距定刀与飞刀有较小的间一般保 特在0.1mm以下)才能有良好的剪效果。 3)刀刀与箭侧的间距刀刃应与箭网保持15~ 根与单包帮上具、下平、前滑板、后相餐等率分。 20mm左右的间距， 第2节胶乳级标准橡胶生产 回违布大 回海南大学 工、粒机原理及用地 3、彩响切粒机工作的主要因素 粒机是天然胶加工连推工序的断产品，可用 4)筛孔的大小与数目筛孔越大，胶粒起 于杂胶、标准胶生产钱的，用于透 【原理】利用旋转刀辐的旋花与固定刀片做切向相时 大，出料越容易，由于不同大小的粒子 运动，把胶片切成细啦，胶粒细小，均匀、疏松，含水量 有不同的干燥效果。因此，进定孔径必 低，易于干燥， 须进行干燥试验，现选定孔径为10.5mm 粒机是目前国外使用校多的设客。配合股水规姐的生产 5)档板的形状与位量 。善产架颗粒辣胶和浅色胶的郑设备， 西海南大学 回顾：胶乳法生产标准橡胶的过程。 鲜收乳→称量、检音→净化（离化沉降过波分离染质）→混 由球 干燥称量打包包装、标志)贮存、运输 取样→检验定级 6
6 第2节 胶乳级标准橡胶生产 二 剪切法造粒 (3)筛网 半圆形，直径Φ323mm，长约620mm，筛孔直径Φ10.5mm， 筛网的作用在于控制产量及胶粒的大小。 (4)输送带 宽640mm，长6m，由鼓轮牵引动，其作用是把胶粒块从 切粒机底部输送到机外，便于搬卸，输送带速度控制着胶粒层的 厚薄。 (5)刀 转刀尺寸为60×70×7(mm)，刀刃角度为30°，固定刀尺寸为 600×60×10(mm)，刀刃角度为76°。 (6)档板与罩 包括上罩、下罩、前滑板、后档板等部分。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 第2节 胶乳级标准橡胶生产 3、影响切粒机工作的主要因素 1）辊筒的转速 转速越高，剪切力越大，造粒效果 越好。 2）刀的间距 固定刀与飞刀有较小的间隙(一般保 持在0.1mm以下)才能有良好的剪切效果 。 3）刀刃与筛网的间距 刀刃应与筛网保持15～ 20mm左右的间距。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 第2节 胶乳级标准橡胶生产 3、影响切粒机工作的主要因素 4）筛孔的大小与数目 筛孔越大，胶粒越 大，出料越容易，由于不同大小的粒子 有不同的干燥效果。因此，选定孔径必 须进行干燥试验，现选定孔径为10.5mm。 5）档板的形状与位置 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 2020/11/9 Ⅰ、撕粒机原理及用途 撕粒机是天然橡胶加工机械造粒工序设备的新产品，可用 于杂胶、标准胶生产线的撕粒，用于顶替锤磨机造粒。 【原理】利用旋转刀辊的螺旋花纹与固定刀片做切向相对 运动，把胶片切成细粒，胶粒细小，均匀、疏松，含水量 低，易于干燥。 撕粒机是目前国外使用较多的设备，配合脱水机组的生产 线，是生产标准颗粒橡胶和浅色橡胶的理想设备。 三、撕粒法造粒 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 Ⅱ、撕粒机结构特点 撕粒机主要由电动机-辊筒刀、减速电动机-链轮-喂料辊、固定刀 片、喷淋、挡胶进料板等组合而成。其中，辊筒刀是该机的主要 部件，由球墨铸铁材料制成，具有耐磨、耐腐蚀、使用寿命较长 的特点。工作时，辊刀片与固定刀片应保持一定要求的间隙，并 经常检查，调整其间隙。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 回顾：胶乳法生产标准橡胶的过程
第3节标准檬胶的干燥 西海南大学 第3节标准橡胶的干燥声布大季 干燥结构设计【示意围】 一、干燥设备 国海南大等 干嫌的主要设备：民热系德，干佛柜及干排车 (一)供热系转 1、燃消炉 功用：使士油经雾化产生油撒拉井速面形成油雾炬。 由内向外为耐火，机红砖层，20mm的水石 外亮，mm帽版春制厅成 炉内：有属墙分属农炉康和雨个精助抛旋宝， 救推进器投入干燥柜的旺胶料在采行于干燥柜的过程中依次 隔墙作用。①使置神在辅助常烧直充分常病。 经历机城抽湿、高温除逼、中温赡湿等价役，再被冷却至 ②段止重油直谈进入管道，虑安全操作作用 50C以下，出科， 1

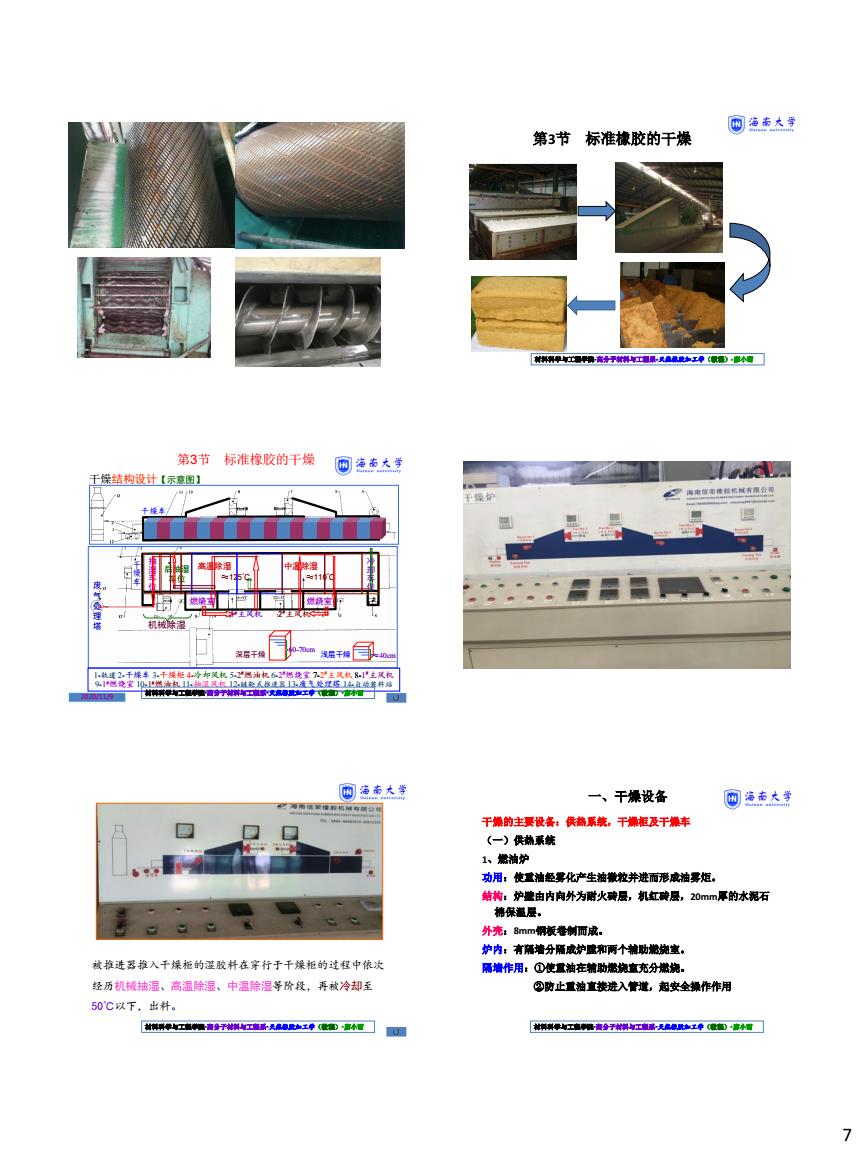

7 第3节 标准橡胶的干燥 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 2020/11/9 1-轨道 2-干燥车 3-干燥柜 4-冷却风机 5-2 #燃油机 6-2 #燃烧室 7-2 #主风机 8-1 #主风机 9-1 #燃烧室 10-1 #燃油机 11-抽湿风机 12-链轮式推进器 13-废气处理塔 14-自动装料站 干燥车 干燥结构设计【示意图】 抽 湿 车 位 后抽湿 车位 高温除湿（恒速段） ≈125℃ 中温除湿（降速段） ≈110℃ 冷 却 车 位 1 #主风机 2 #主风机 燃烧室 燃烧室 废 气 处 理 塔 60-70cm 深层干燥 浅层干燥 ≈40cm 机械除湿 干 燥 车 第3节 标准橡胶的干燥 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 被推进器推入干燥柜的湿胶料在穿行于干燥柜的过程中依次 经历机械抽湿、高温除湿、中温除湿等阶段，再被冷却至 50℃以下，出料。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 一、干燥设备 干燥的主要设备：供热系统，干燥柜及干燥车 （一）供热系统 1、燃油炉 功用：使重油经雾化产生油微粒并进而形成油雾炬。 结构：炉壁由内向外为耐火砖层，机红砖层，20mm厚的水泥石 棉保温层。 外壳：8mm钢板卷制而成。 炉内：有隔墙分隔成炉膛和两个辅助燃烧室。 隔墙作用：①使重油在辅助燃烧室充分燃烧。 ②防止重油直接进入管道，起安全操作作用 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪
西密南大手 西德南大等 干狮授备 WH 并威子得计南能仪库在机东风或中的卡。 g. 回海南大学 二)干燥柜 1、干燥车和推进日 c、干燥车的形式 按箱数分：8箱，10箱，14箱，15箱，28箱、32湘、40增 输干爆车。 2)干燥车指进每 作用：使干摄车进入干燥柜中 2、单元式干柜 由燃，两 号风机，四个干柜组成 热风总是由干嫌的车位 单元式供热系统连接图 西洁声大学 达乳一表特车R装子 虚部进入干燥柜，2次豪避较是后由第1段账部排抽度气：另 一服向出车塘由第3段顶部进入干燥柜，2次年进胶层后由第 操把 4段项部明国热风管再利用。 —环，凤总是由近干操的本位进风南 谈热人中避一次胶展为一良来靖粉为：四良大度和三度干操 8
8 干燥设备 （一）燃油和供热系统 1、燃油炉 炉顶设有安全管，前端装有喷火筒和油烧嘴。 炉膛大小的确定：根据kg燃油/h和所选取的炉膛容积的热强度确定。 炉膛容积热强度：指当油燃烧时，炉膛内每立方米空间每小时所产生的热量。 一般为qv=314×103kcal/m3h 炉膛容积V（m3）： V＝ v WH q 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 2.传热（热风与冷却）系统 ——由风道、干燥柜、干燥车、风机组成。 抽湿车位后增设数个后抽湿车位 冷却余热分别供应干段与湿段车位 由风机风压匹配与冷却风机减压形成负压密封 风道与干燥柜体内衬面 选用耐腐蚀不锈钢板，中间夹导热系数仅为0.018W/m·K保温棉， 并赋予隔音功能以降低风机和风道中的噪音。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 单元式供热系统连接图 二）干燥柜 1、干燥车和推进器 c、干燥车的形式 按箱数分：8箱，10箱，14箱，15箱，28箱、32箱、40箱 等干燥车。 2）干燥车推进器 作用：使干燥车进入干燥柜中 2、单元式干燥柜 由燃油炉，两台4号风机，四个干燥柜组成。 热风总是由干燥的车位进风。 二）干燥柜 2、单元式干燥柜 进风方式是热风由胶层半干的车位进风，由下而上穿过该车胶层后， 再由上而下穿过另一车的胶层成为废气排出，当进风车位的胶层干 透后移出干燥柜，再进一车湿胶并转换进风车位，如此循环操作， 每两个车位为一组循环，热风总是由接近干燥的车位进风，由湿车 位排出废气。 3、洞道式干燥柜（半连续干燥器） ①特点：a、利用部分废气循环穿透胶层，降低了热损耗。 b、干燥时间短，操作半连续 ②结构：一般用砖结构，密封的有钢结构，顶面用水泥制板，设有进 风口，回风口，废气排出口。 ③类型： 干燥柜按热风穿透一次胶层为一段来划分为：四段，六段和三段干燥 柜。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 1)四段干燥柜 热风分成两股进风，一股向进车端由第二段 底部进入干燥柜，2次穿透胶层后由第1段底部排出废气；另 一股向出车端由第3段顶部进入干燥柜，2次穿透胶层后由第 4段顶部引回热风管再利用。 四段干燥柜示意图 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪
因德南大等 2六段干操柜热风分三股进风，由二段底部进入的热风， 3到三责六本位（14增)操作频南加下， 由一段底排豫：由四瘦底和五度顶进入的热风，分别从三 三段六车位干起特高：生产能力大，干佛时间短，干嫌气箱量 册应和六册面引回热风管耳利用。 低，果用任压油物响，产要量更好。 Hǎ 《表苯热风自上向下家楼O表苯导其自下上止罗源 度餐 ara 制州解工电南经子铜工人R工◆童D中小 ▣▣与 三)干操柜 可高南大学 可海专大学 三股六车位(14相)操作规据 二)干燥柜 原理：I号员机（神填2000r/min)地收第二段回风并从 3、洞道式干燥柜（半连续干燥） 燃道护抽取所需的补充热量，热风从第一夜自上而下 ④干燥条件 马车位的胶是后作为 a、干燥胶厚度60m以下，含水量s23% 取热热风从 b、清水化30-35mi 6得车位自 而上再从于 4号车 c、装料高70cm以上 上而下两次穿过 ⑥干燥设备密封：采用固定胶板式和移动胶板式结合， 干燥的橡胶进入第七车位时 由1台4#却风机抽 冷却至60℃以下，抽出的热风可由Ⅱ号风机厨收利用 精将有工阳高学解工清大单C○事小信 国施南大学 、训进式干操凝（伴迷续干晨） 西海南大学 3、带式连峡干燥柜 6半速续深层干条先缺点， 1)、盖本结构 优应：站满衡单速造，使用单维成本据 干燥柜，干，热通风系进料转年料装 优点：①机城化是度高。 ②生产周期阻，干燥时问2.5h,思检查及易膝夹生腔 @产品质量有保正 因胶料中心事分受不匀】 前提： 精中近上下窗的地先干 康不方能，工人尊动皮大 ①工厂管理水平，工人操作水平要求高 ②机电维修技术要好 9

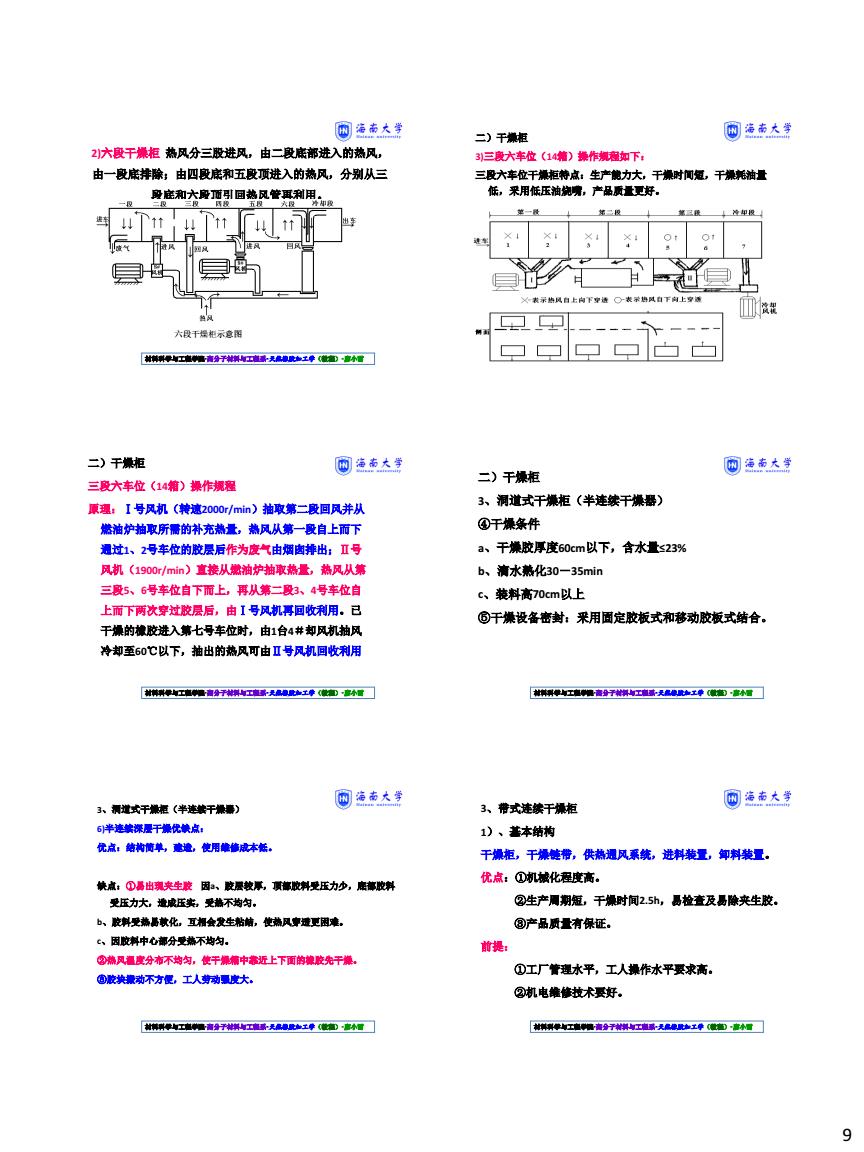

9 2)六段干燥柜 热风分三股进风，由二段底部进入的热风， 由一段底排除；由四段底和五段顶进入的热风，分别从三 段底和六段顶引回热风管再利用。 六段干燥柜示意图 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 二）干燥柜 3)三段六车位（14箱）操作规程如下： 三段六车位干燥柜特点：生产能力大，干燥时间短，干燥耗油量 低，釆用低压油烧嘴，产品质量更好。 二）干燥柜 三段六车位（14箱）操作规程 原理：Ⅰ号风机（转速2000r/min）抽取第二段回风并从 燃油炉抽取所需的补充热量，热风从第一段自上而下 通过1、2号车位的胶层后作为废气由烟囱排出；Ⅱ号 风机（1900r/min）直接从燃油炉抽取热量，热风从第 三段5、6号车位自下而上，再从第二段3、4号车位自 上而下两次穿过胶层后，由Ⅰ号风机再回收利用。已 干燥的橡胶进入第七号车位时，由1台4＃却风机抽风 冷却至60℃以下，抽出的热风可由Ⅱ号风机回收利用 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 二）干燥柜 3、洞道式干燥柜（半连续干燥器） ④干燥条件 a、干燥胶厚度60cm以下，含水量≤23% b、滴水熟化30－35min c、装料高70cm以上 ⑤干燥设备密封：釆用固定胶板式和移动胶板式结合。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 3、洞道式干燥柜（半连续干燥器） 6)半连续深层干燥优缺点： 优点：结构简单，建造，使用维修成本低。 缺点：①易出现夹生胶 因a、胶层较厚，顶部胶料受压力少，底部胶料 受压力大，造成压实，受热不均匀。 b、胶料受热易软化，互相会发生粘结，使热风穿透更困难。 c、因胶料中心部分受热不均匀。 ②热风温度分布不均匀，使干燥箱中靠近上下面的橡胶先干燥。 ③胶块搬动不方便，工人劳动强度大。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 3、带式连续干燥柜 1）、基本结构 干燥柜，干燥链带，供热通风系统，进料装置，卸料装置。 优点：①机械化程度高。 ②生产周期短，干燥时间2.5h，易检查及易除夹生胶。 ③产品质量有保证。 前提： ①工厂管理水平，工人操作水平要求高。 ②机电维修技术要好。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪
2)工作原速 西德南大等 四、标准橡胶自控浅层干燥 1)工艺流程 湿胶料装车→清水→湿胶料进入干燥柜→机城抽漫 高温除湿)中温湿干胶料出柜干胶料神却 2)结构设计 若干燥能力为2t标准橡胶/h,其车位数可选22个， 干燥能力为4标准橡胶小，其车位数可选32个。 、标准橡散自控层干 回海南大学 2)结构设计 ④满风和冷却系统的设计 热风和冷却系统主要由风道、干燥柜、干燥车和风机姐成 工 A风道和干柜 风道和干燥柜体的内村面达用耐属何腐蚀的不鳄钢板，中 间夹导热系散仅为0.0138wmK的保温，并子隔青的 功能以降低风机和风道中的噪音。 四、标准橡胶自控浅层干燥 西洁南大学 四海南大等 2)站构设计 2)结构设计 ①格风和冷却系统的设计 ①热风和冷却系统的设计 B干车 由两台主风机提供 ,1号风机提供的格风在两次字遗胶 干燥车的格激视包装规格及工厂布局等灵活设置，对 国际标准包装40k2/包，年格尺寸为400X600X500 过 (单位mm),对马来西亚标准包装33.3kg/包，则 每格尺寸为330X680×40(单位 nm) 10
10 2）工作原理 由造粒机械造出的胶粒经输送带送入振动筛，再由振动筛均匀 地铺在干燥链带上，链带连续运行将湿胶层徐徐带入干燥柜。 带式连续干燥器示意图 干燥条件包括胶层厚度、干燥风量、干燥时间和干燥温度 四因素的最优组合为：胶层厚度20cm，中等风量，干燥时间2.2h， 干燥温度115℃ 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 四、标准橡胶自控浅层干燥 1）工艺流程 湿胶料装车→滴水→湿胶料进入干燥柜→机械抽湿→ 高温除湿→中温除湿→干胶料出柜→干胶料冷却 2）结构设计 若干燥能力为2t标准橡胶/h，其车位数可选22个； 干燥能力为4t标准橡胶/h，其车位数可选32个。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 1-轨 2-干燥车 3-干燥柜 4-冷却风机 5-2号燃油机 6-2号燃烧室 7-2号主风机 8-1号燃油机 9-1号燃烧室 10-1号燃油机 11-抽湿风机 12-链轮式推进器 13-废气处理塔 14-自动装料站 图6-28 自控浅层干燥生产线结构示意图 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 四、标准橡胶自控浅层干燥 2）结构设计 ①热风和冷却系统的设计 热风和冷却系统主要由风道、干燥柜、干燥车和风机组成 A 风道和干燥柜 风道和干燥柜体的内衬面选用耐晶间腐蚀的不锈钢板，中 间夹导热系数仅为0.018W/m·K的保温棉，并赋予隔音的 功能以降低风机和风道中的噪音。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 四、标准橡胶自控浅层干燥 2）结构设计 ①热风和冷却系统的设计 B 干燥车 干燥车的格数视包装规格及工厂布局等灵活设置，对 国际标准包装40kg/包，每格尺寸为400×600×500 （单位mm）；对马来西亚标准包装33.3kg/包，则 每格尺寸为330×680×400（单位mm）。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪 2）结构设计 ①热风和冷却系统的设计 C 风机 热风由两台主风机提供，1号风机提供的热风在两次穿透胶 层后，一部分进入燃烧室被等熵加热提高其饱和度以循 环利用，另一部分先穿透一次后抽湿车位的胶层，再穿 透一次抽湿车位的胶层，然后被抽湿风机抽走，排至废 气处理装置，余热利用更为充分. 2号风机提供的热风经2 次穿透胶层后，全部被送回燃烧室重新加热再利用 。 材料科学与工程学院•高分子材料与工程系-天然橡胶加工学（教程）-廖小雪
