计算机绘图一AutoCAD 第七讲 图层设量与应用 7.1图层简介 一、图层面板 【功能】通过图层面板设置来管理图层 ？*■0 三条名台当置为当前 其优点可归纳如下： 图层 特性 子气级台系匹配图层 (1)节省存储空间。 (2)统一控制同类图形对象的 未保存的图层状态 显示、冻结等特性。 (3)便于控制图形的颜色、图 线的宽度和线型等属 50% 性。 图层
计算机绘图—AutoCAD 第七讲 图层设置与应用 7.1 图层简介 一、图层面板 【功能】通过图层面板设置来管理图层 其优点可归纳如下： （1）节省存储空间。 （2）统一控制同类图形对象的 显示、冻结等特性。 （3）便于控制图形的颜色、图 线的宽度和线型等属 性

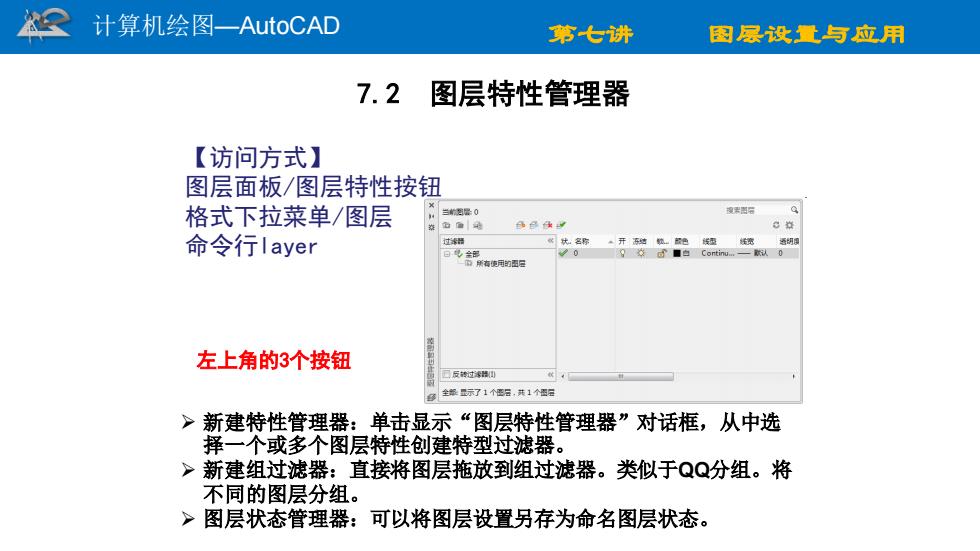

空计算机绘图一AutoCAD 第七讲 图屡设量与应用 7.2 图层特性管理器 【访问方式】 图层面板/图层特性按钮 格式下拉菜单/图层 兰0 南未明 a 0任保 命令行layer 过 状塞称 0 冷■白 Continu.,—数认 而所有使用的图目 左上角的3个按钮 国反请过涂器 每全解示了1个密，就1 >新建特性管理器：单击显示“图层特性管理器”对话框，从中选 择一个或多个图层特性创建特型过滤器。 >新建组过滤器：直接将图层拖放到组过滤器。类似于QQ分组。将 不同的图层分组。 >图层状态管理器：可以将图层设置另存为命名图层状态
计算机绘图—AutoCAD 第七讲 图层设置与应用 7.2 图层特性管理器 【访问方式】 图层面板/图层特性按钮 格式下拉菜单/图层 命令行layer ➢ 新建特性管理器：单击显示“图层特性管理器”对话框，从中选 择一个或多个图层特性创建特型过滤器。 ➢ 新建组过滤器：直接将图层拖放到组过滤器。类似于QQ分组。将 不同的图层分组。 ➢ 图层状态管理器：可以将图层设置另存为命名图层状态。 左上角的3个按钮
计算机绘图一AutoCAD 第七讲 图层设量与应用 7.2 图层特性管理器 【新建图层】。 按责因明 装鱼●毛 色8kw 过器 我名 ▲开东结锁色线型 9■白Continu一认0 所有使用的 6全部显示了1个图唱，共1个图层 > 第1个按钮，“新建图层” > 2个按钮，“在所有视口中冻结的图层”， 主要是涉及到布局打印的 时候用到，可以在新建视口显示还是不显示。 >第3个按钮，删除图层。 >第4个按钮，置为当前图层。一般在绘图的过程中，不进入图形特性 窗口切换图层，直接在图层面板中选择确定当前图层
计算机绘图—AutoCAD 第七讲 图层设置与应用 7.2 图层特性管理器 ➢ 第1个按钮，“新建图层”， ➢ 2个按钮，“在所有视口中冻结的图层”， 主要是涉及到布局打印的 时候用到，可以在新建视口显示还是不显示。 ➢ 第3个按钮，删除图层。 ➢ 第4个按钮，置为当前图层。一般在绘图的过程中，不进入图形特性 窗口切换图层，直接在图层面板中选择确定当前图层。 【新建图层】

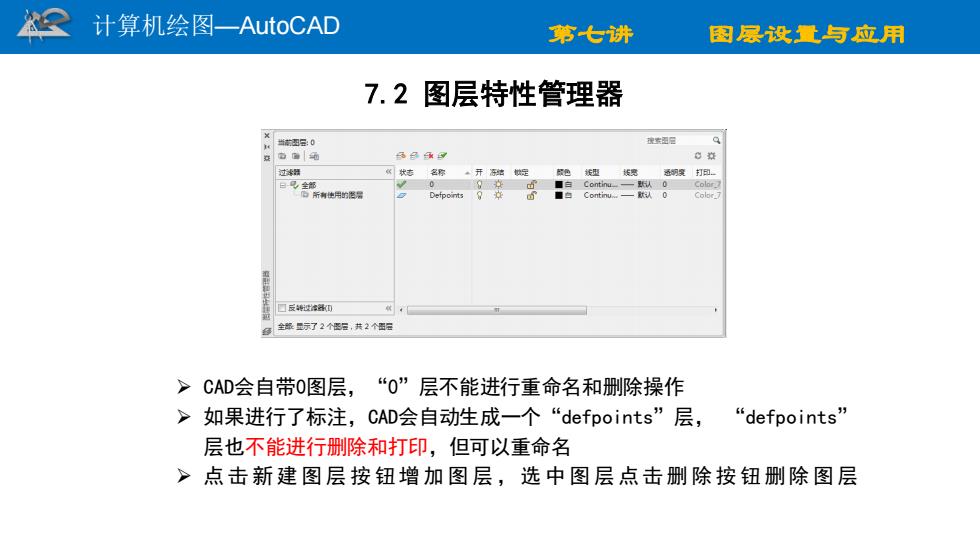

空 计算机绘图一AutoCAD 第七讲 图屡设量与应用 7.2图层特性管理器 从当西0 建安图量 过册 状志名称开结足 色型 宽 通钢哭打日 ■白 一0 所有使的图 Continu ☐反设知 每全旅示了2个发，共之个 >CAD会自带O图层，“0”层不能进行重命名和删除操作 >如果进行了标注， CAD会自动生成一个“defpoints'”层， “defpoints'” 层也不能进行删除和打印，但可以重命名 >点击新建图层按钮增加图层，选中图层点击删除按钮删除图层
计算机绘图—AutoCAD 第七讲 图层设置与应用 7.2 图层特性管理器 ➢ CAD会自带0图层， “0”层不能进行重命名和删除操作 ➢ 如果进行了标注，CAD会自动生成一个“defpoints”层， “defpoints” 层也不能进行删除和打印，但可以重命名 ➢ 点击新建图层按钮增加图层 ，选 中 图 层 点击 删 除 按 钮 删除 图 层
计算机绘图一AutoCAD 第七讲 图层设量与应用 7.2 图层特性管理器 【图层列表】 教材P59 争k 状态 名称 ▲开东结锁定 辍色 线型 线宽 透明度打印打印 新视口冻结 说明 0 ■白Continu.一默认0 Color 吗 Defpoints ☐白Continu,一默认0 Color 7 >状态，判断该图层是否为当前图层 >名称，主要用于显示图层的名称 >开、关，小灯泡黄色，表示图层打开的，蓝色关闭，关闭后不被显示 不被打印，但能与图重生成，编辑时该图层可被选择 >冻结/解冻，没被冻结太阳的标志，冻结之后雪花标志。冻结后不被 显示不被打印，也不能被编辑，当前层不能冻结 >锁定和解锁， 锁定后可见、可选、可捕捉、可建立新对象且可打印， 但不能编辑
计算机绘图—AutoCAD 第七讲 图层设置与应用 7.2 图层特性管理器 【图层列表】 教材P59 ➢ 状态，判断该图层是否为当前图层 ➢ 名称，主要用于显示图层的名称 ➢ 开、关，小灯泡黄色，表示图层打开的，蓝色关闭，关闭后不被显示 不被打印，但能与图重生成，编辑时该图层可被选择 ➢ 冻结/解冻，没被冻结太阳的标志，冻结之后雪花标志。冻结后不被 显示不被打印，也不能被编辑，当前层不能冻结 ➢ 锁定和解锁，锁定后可见、可选、可捕捉、可建立新对象且可打印， 但不能编辑
