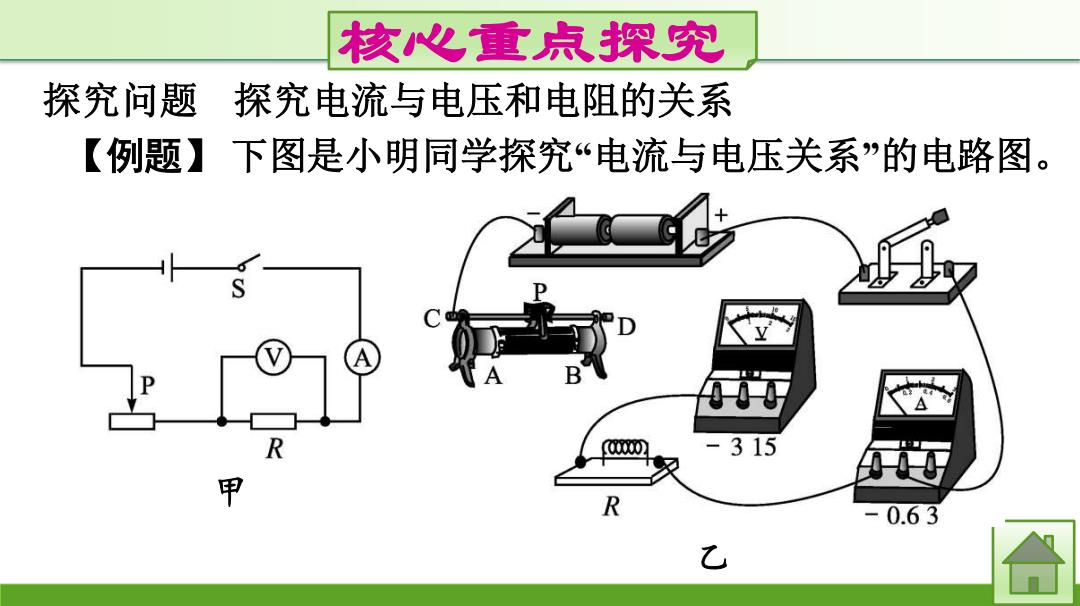

核心重点探究 探究问题 探究电流与电压和电阻的关系 【例题】下图是小明同学探究“电流与电压关系”的电路图。 0000. 1 甲 R 0.63 7
核心重点探究 探究问题 探究电流与电压和电阻的关系 【例题】 下图是小明同学探究“电流与电压关系”的电路图。 甲 乙

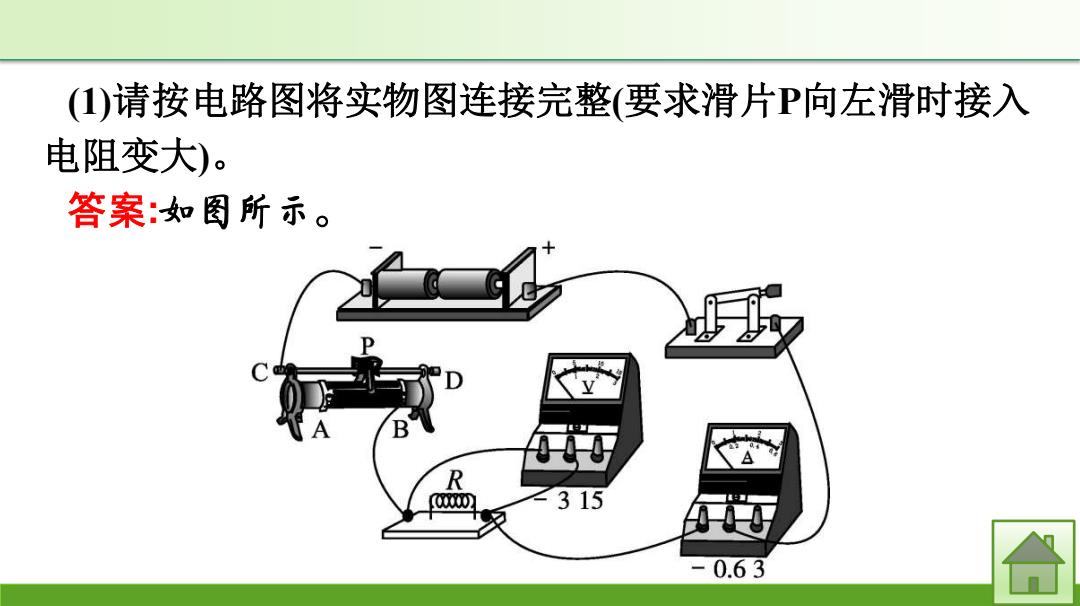

(1)请按电路图将实物图连接完整（要求滑片P向左滑时接入 电阻变大)。 答案：如图所示。 R 315 -0.63 合
(1)请按电路图将实物图连接完整(要求滑片P向左滑时接入 电阻变大)。 答案:如图所示

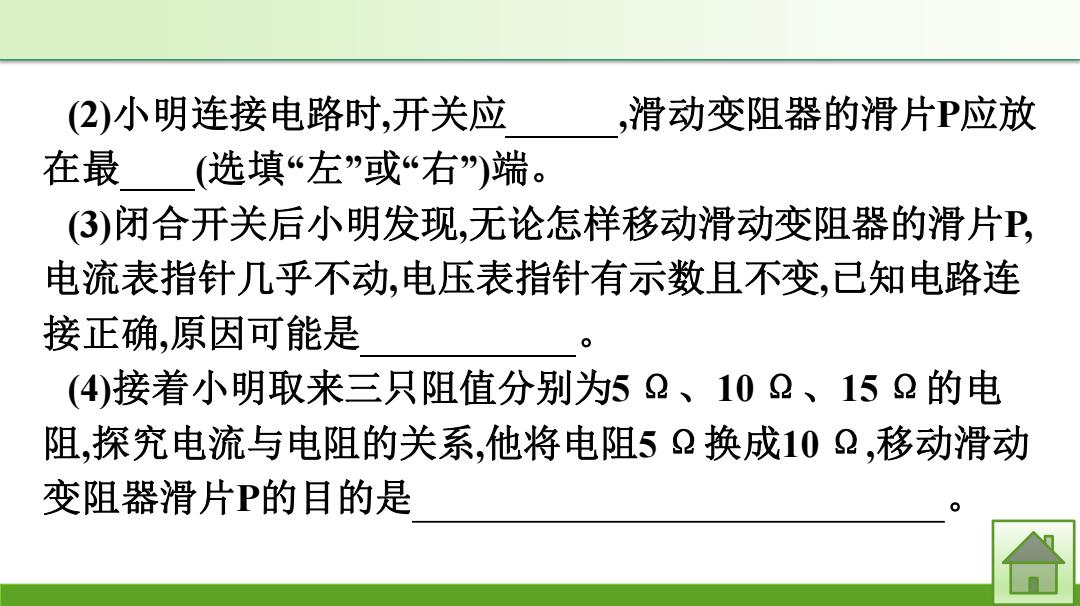

(2)小明连接电路时，开关应 ,滑动变阻器的滑片P应放 在最 (选填“左”或“右”)端。 3)闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P, 电流表指针几乎不动，电压表指针有示数且不变，已知电路连 接正确，原因可能是 (4)接着小明取来三只阻值分别为52、102、152的电 阻，探究电流与电阻的关系，他将电阻52换成102，移动滑动 变阻器滑片P的目的是
(2)小明连接电路时,开关应断开 ,滑动变阻器的滑片P应放 在最左 (选填“左”或“右”)端。 (3)闭合开关后小明发现,无论怎样移动滑动变阻器的滑片P, 电流表指针几乎不动,电压表指针有示数且不变,已知电路连 接正确,原因可能是电阻R断路 。 (4)接着小明取来三只阻值分别为5 Ω、10 Ω、15 Ω的电 阻,探究电流与电阻的关系,他将电阻5 Ω换成10 Ω,移动滑动 变阻器滑片P的目的是保持定值电阻两端的电压不变

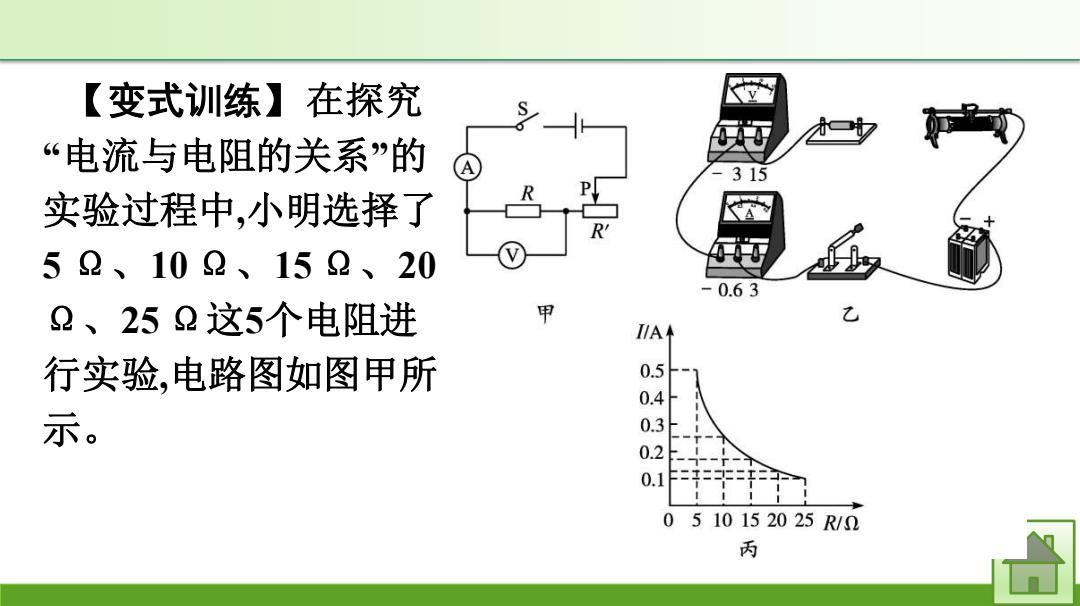

【变式训练】在探究 “电流与电阻的关系”的 -315 实验过程中，小明选择了 52、102、152、20 -0.63 2、252这5个电阻进 甲 乙 IIA个 行实验，电路图如图甲所 0.5 0.4 示。 0.3 0.2 0.1 0510152025R/2 丙
【变式训练】在探究 “电流与电阻的关系”的 实验过程中,小明选择了 5 Ω、10 Ω、15 Ω、20 Ω、25 Ω这5个电阻进 行实验,电路图如图甲所 示
