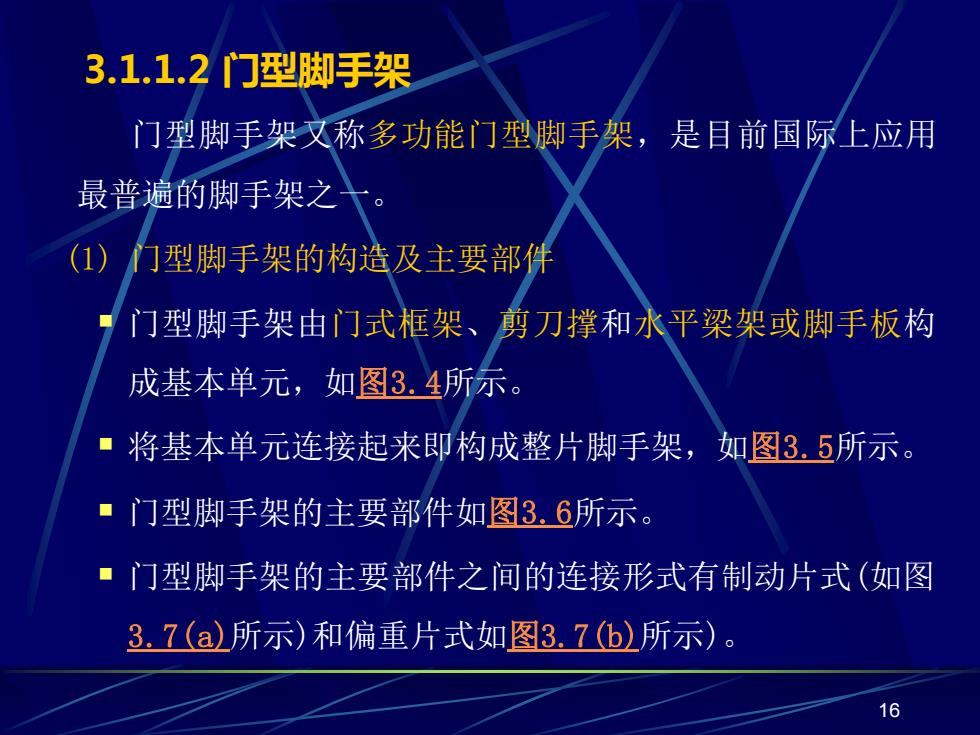

3.1.1.2门型脚手架 门型脚手架又称多功能门型脚手架，是目前国际上应用 最普遍的脚手架之 门型脚手架的构造及主要部件 门型脚手架由门式框架、剪刀撑和水平梁架或脚手板构 成基本单元，如图3.4所示。 ·将基本单元连接起来即构成整片脚手架，如图3.5所示。 ■门型脚手架的主要部件如图3.6所示。 ·门型脚手架的主要部件之间的连接形式有制动片式（如图 3.7(a)所示)和偏重片式如图3.7(6)所示)。 16
16 3.1.1.2 门型脚手架 门型脚手架又称多功能门型脚手架，是目前国际上应用 最普遍的脚手架之一。 (1) 门型脚手架的构造及主要部件 ▪ 门型脚手架由门式框架、剪刀撑和水平梁架或脚手板构 成基本单元，如图3.4所示。 ▪ 将基本单元连接起来即构成整片脚手架，如图3.5所示。 ▪ 门型脚手架的主要部件如图3.6所示。 ▪ 门型脚手架的主要部件之间的连接形式有制动片式(如图 3.7(a)所示)和偏重片式如图3.7(b)所示)
图3.4门型脚手架的基本单元 1一门架；2一平板：3一螺旋基脚：4一剪刀撑： 5一连接棒：6一水平梁架：7一锁臂
17
不 图3.5整片门型脚手架
18

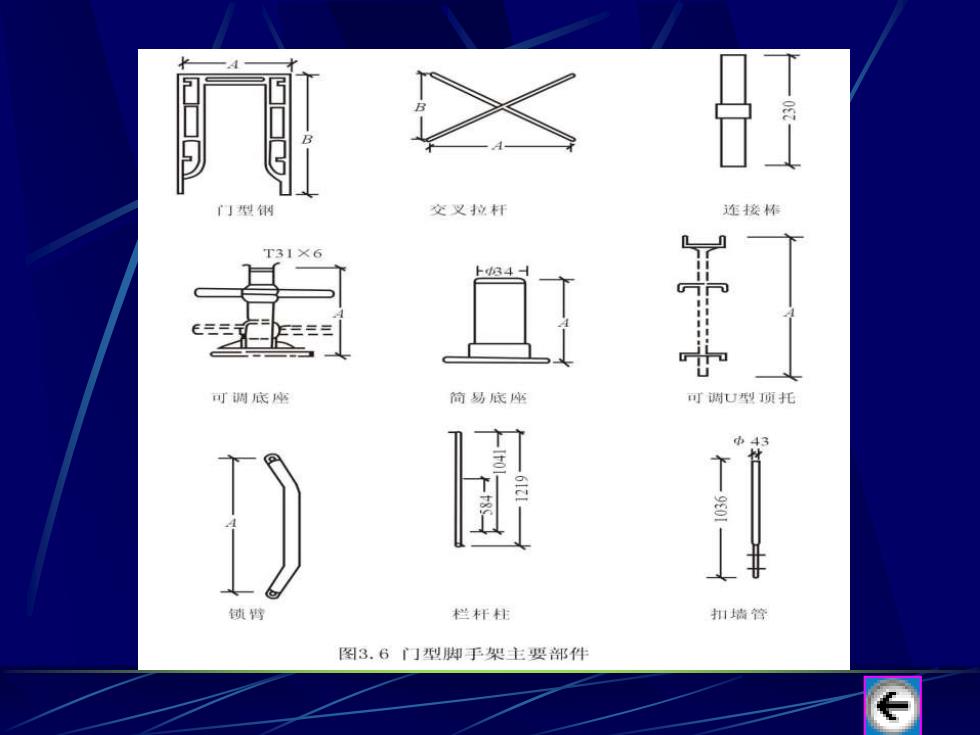

于型利 交义拉杆 连接棒 3I5 84 可调底座 简易底座 可调U型项托 43 T 锁售 栏杆相 扣墙管 图3.6门型脚手架主要部件
19

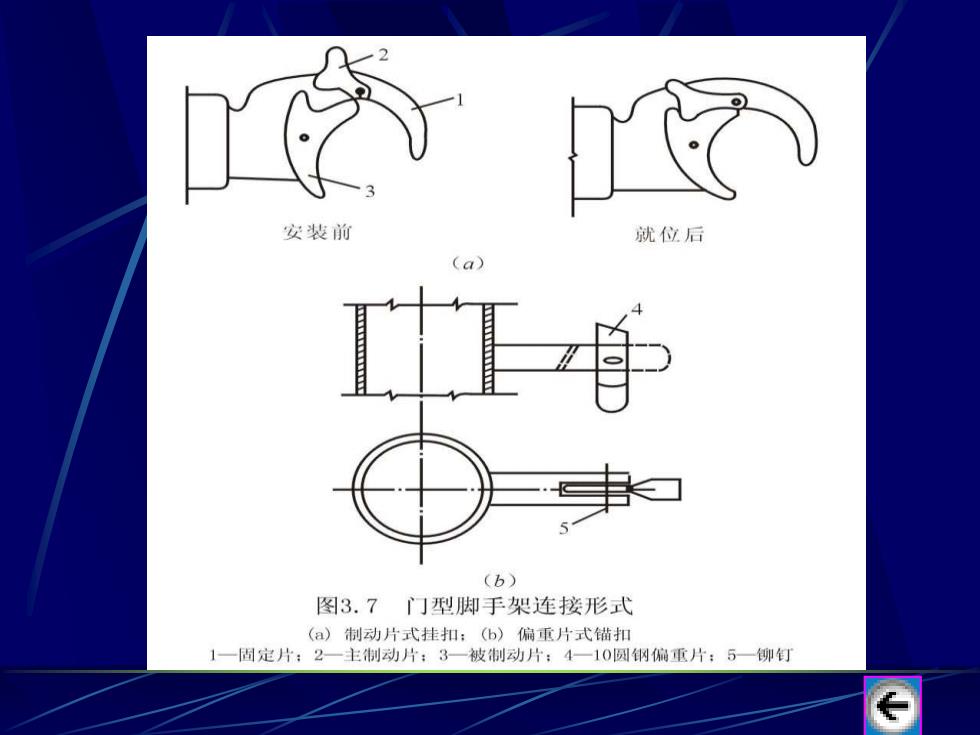

安装前 就位后 (a) (b) 图3.7门型脚手架连接形式 (a)制动片式挂扣：(b)偏重片式描扣 1一固定片：2一主制动片：3一被制动片：4一10圆钢偏重片：5一铆钉
20
