3.1.1外脚手架 外脚手架是指搭设在外墙外面的脚手架 其主要结构形式有钢管扣件式、碗扣式、门型、 方塔式、附着式升降脚手架和悬吊脚手架等。 在建筑施工中要大力推广碗扣式脚手架和门型 脚手架。 6
6 3.1.1 外脚手架 外脚手架是指搭设在外墙外面的脚手架。 其主要结构形式有钢管扣件式、碗扣式、门型、 方塔式、附着式升降脚手架和悬吊脚手架等。 在建筑施工中要大力推广碗扣式脚手架和门型 脚手架
3.1.1.1钢管扣件式脚手架 (1 钢管扣件式脚手架的构造要求 钢管扣件式脚手架主要由钢管和扣件组成。主要 杆件有立杆、大横杆、小横杆、斜杆和底座等。 钢管扣件脚手架的基本形式有双排式和单排式两 种，其构造如图3.1所示

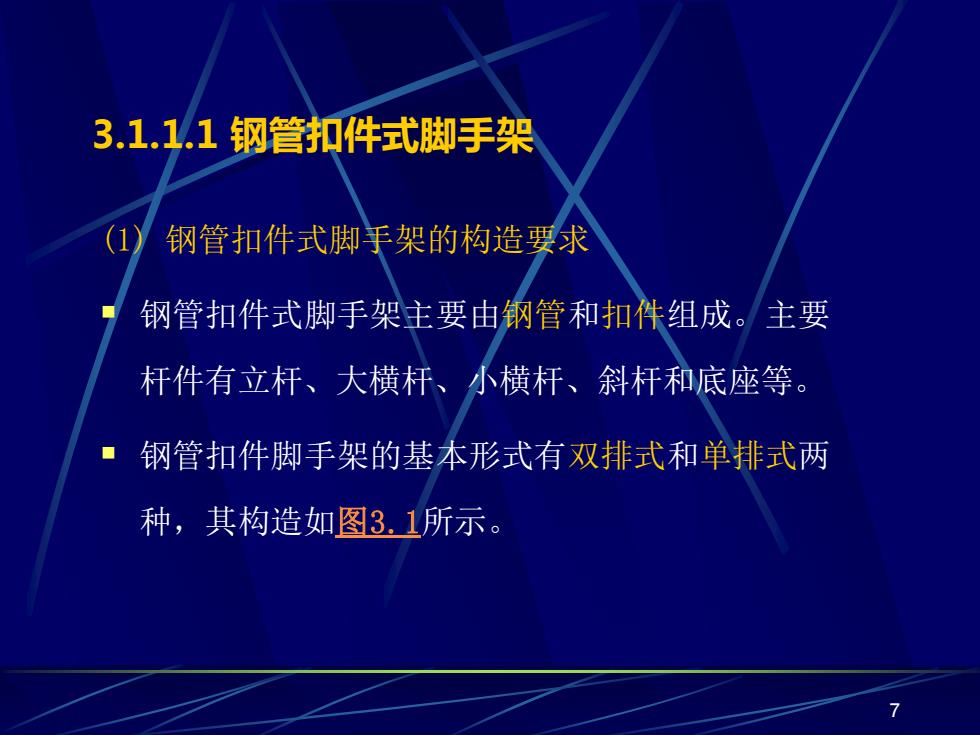

7 3.1.1.1 钢管扣件式脚手架 (1) 钢管扣件式脚手架的构造要求 ▪ 钢管扣件式脚手架主要由钢管和扣件组成。主要 杆件有立杆、大横杆、小横杆、斜杆和底座等。 ▪ 钢管扣件脚手架的基本形式有双排式和单排式两 种，其构造如图3.1所示

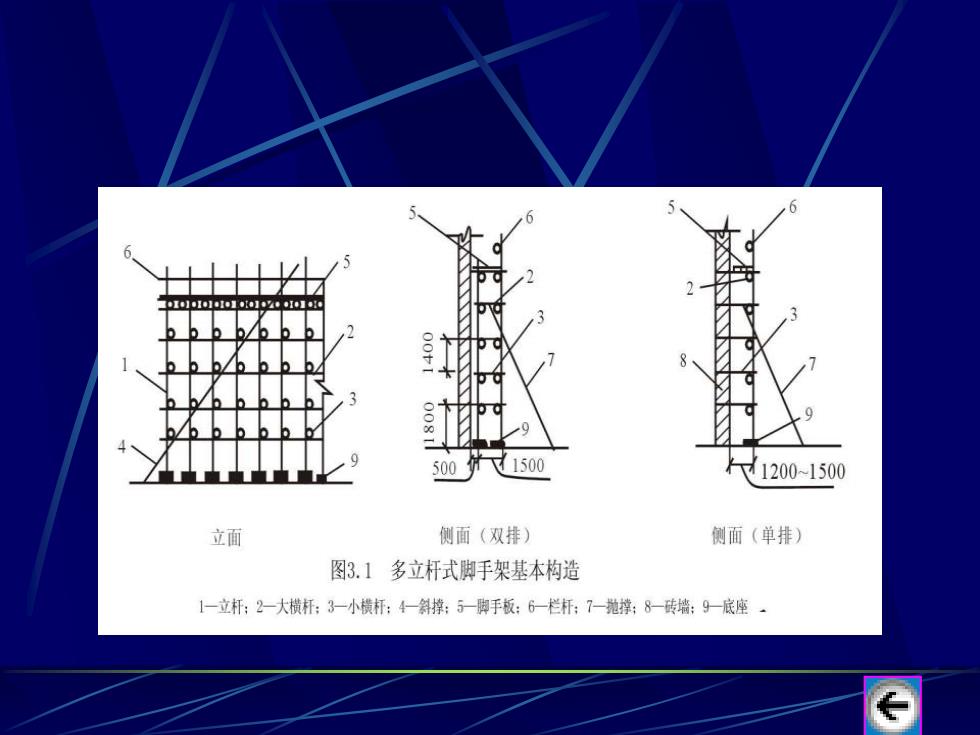

☑ 111o11o1a1to11o 5001500 1200-1500 立面 侧面（双挂） 侧面（单排） 图3.1多立杆式脚手架基本构造 1一立杆：2-大横杯：3一小横杯：4-斜掉：行一脚手板：6一栏杆：7一抛撑；8一砖墙：9一底座一
8
扣件用于钢管之间的连接，基本形式有三种，如 图3.2所示： 对接扣件用于两根钢管的对接连接： 旋转扣件用于两根钢管呈任意角度交叉的连 接； ”直角扣件用于两根钢管呈垂直交叉的连接。 9
9 ▪ 扣件用于钢管之间的连接，基本形式有三种，如 图3.2所示： ❖ 对接扣件 ❖ 旋转扣件用于两根钢管呈任意角度交叉的连 ❖ 直角扣件用于两根钢管呈垂直交叉的连接
(a) (6) (c) 3.2扣件形式 (a)对接扣件：句)旋转扣件：（⊙直角扣件
10
