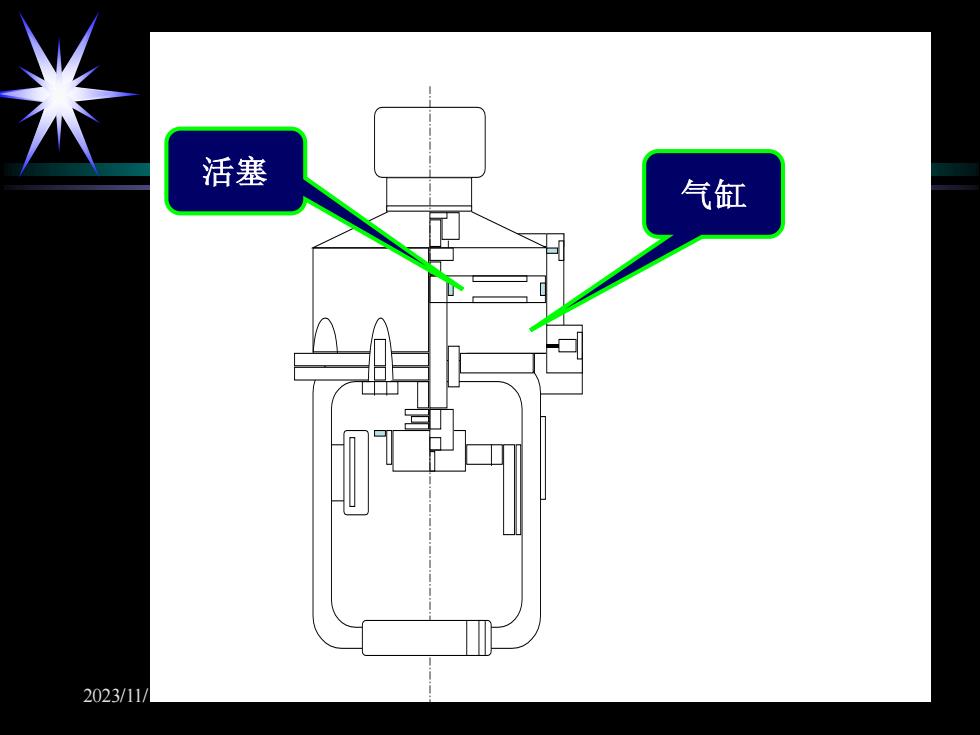

活塞 气缸 2023/11/
2023/11/12 12 活塞 气缸
输出特性 比例特性： 输大气压信号之差增加，输出位移增 加 双位特性： 输入气压信号增加，输出位移或增加 到最大值或减小到最小值 (3)适用场合 高差压、推力较大、行程较大的场合 2023/11/12 13

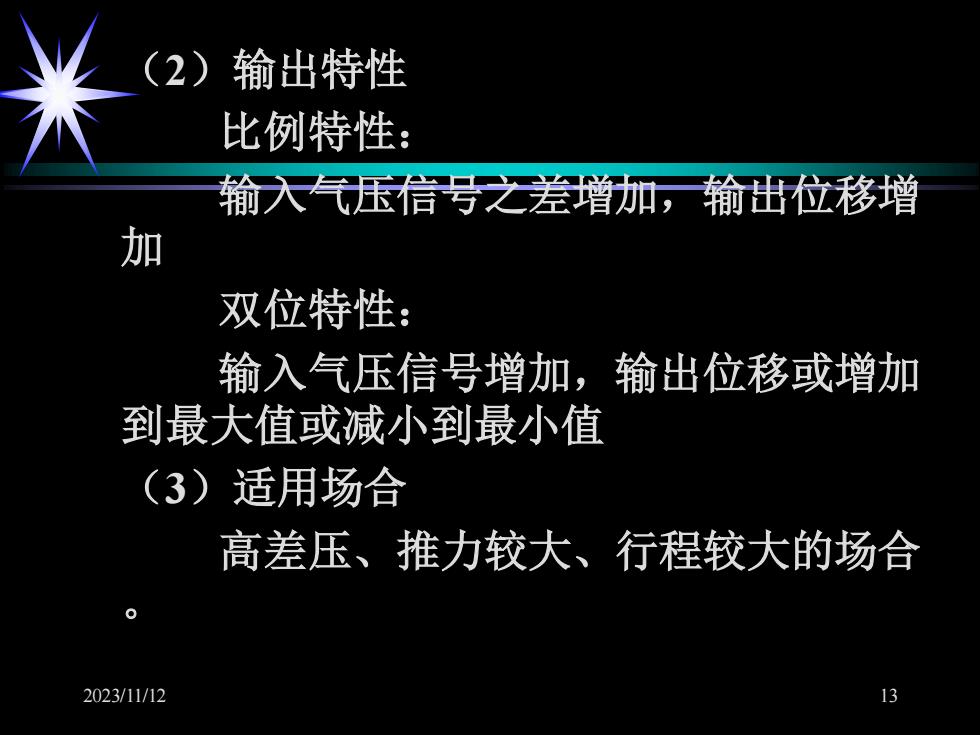

2023/11/12 13 （2）输出特性 比例特性： 输入气压信号之差增加，输出位移增 加 双位特性： 输入气压信号增加，输出位移或增加 到最大值或减小到最小值 （3）适用场合 高差压、推力较大、行程较大的场合

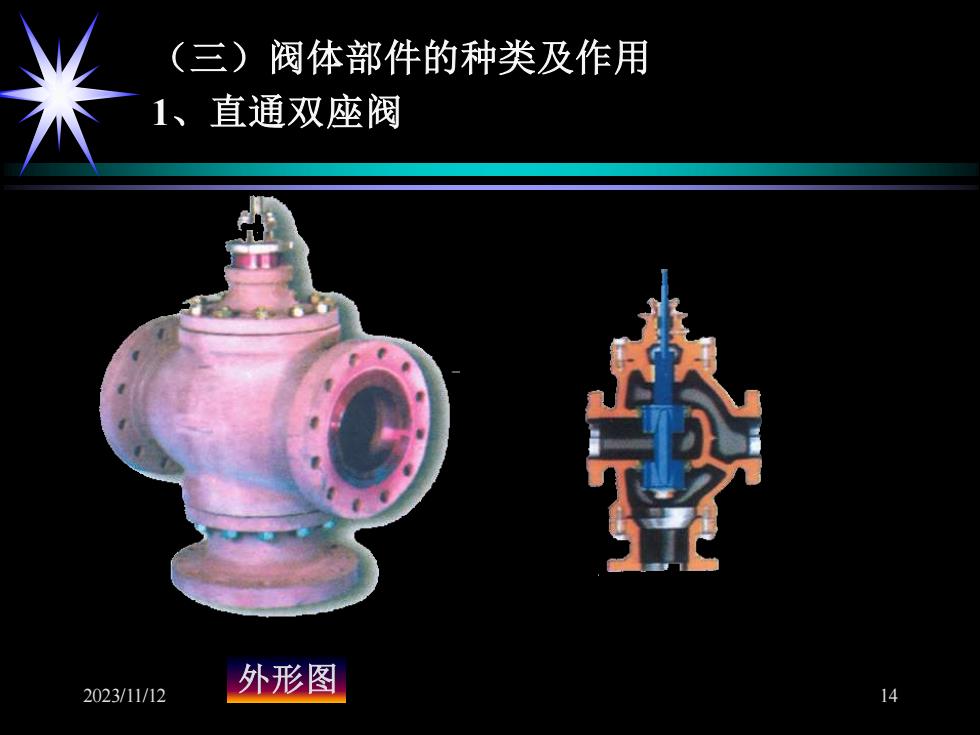

(三)阀体部件的种类及作用 1、直通双座阀 2023/11/12 外形图
2023/11/12 14 （三）阀体部件的种类及作用 1、直通双座阀 外形图
结构 特点 适用场合 流量系数大 阀两端压差 可调范围夫 关闭时，泄漏量 允许泄漏量 大 大的场合 不平衡力小，需 介质为非高 要的执行机构输 粘度、不含 出力小 悬浮物、不 阀座可以上下倒 含颗粒状物 置，阀芯可以正 体 阀芯受到的轴向合力 反安装 称为不平衡力 2023/11/12 15
2023/11/12 15 结构 特点 适用场合 流量系数大 可调范围大 关闭时，泄漏量 大 不平衡力小，需 要的执行机构输 出力小 阀座可以上下倒 置，阀芯可以正 反安装 阀两端压差 大 允许泄漏量 大的场合 介质为非高 粘度、不含 悬浮物、不 含颗粒状物 体 阀芯受到的轴向合力 称为不平衡力

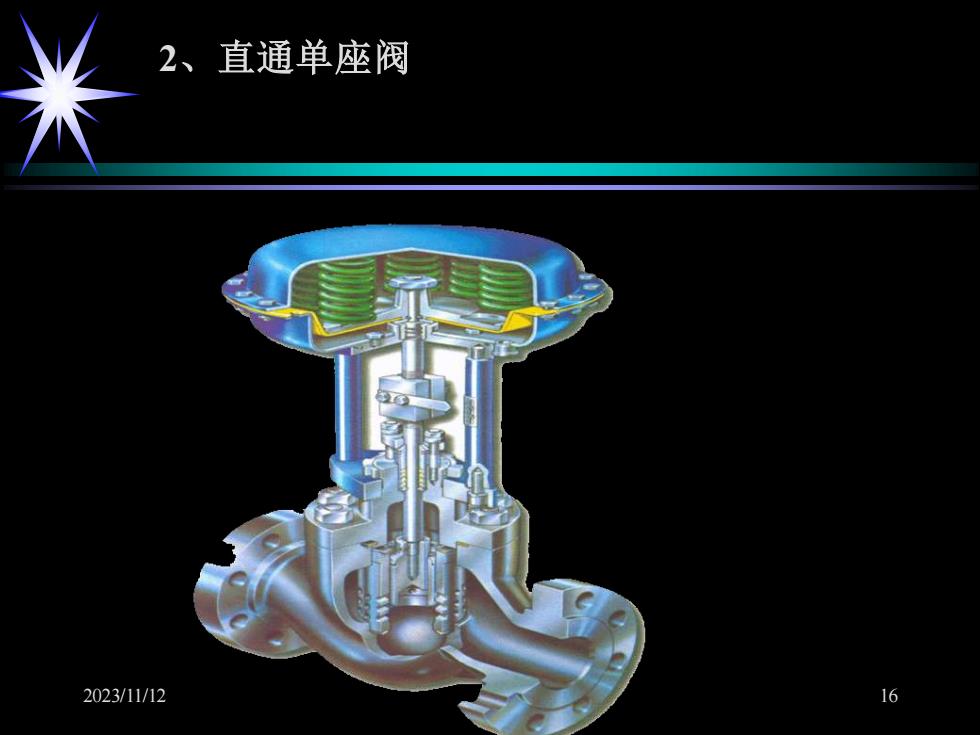

2、直通单座阀 2023/11/12 16
2023/11/12 16 2、直通单座阀
