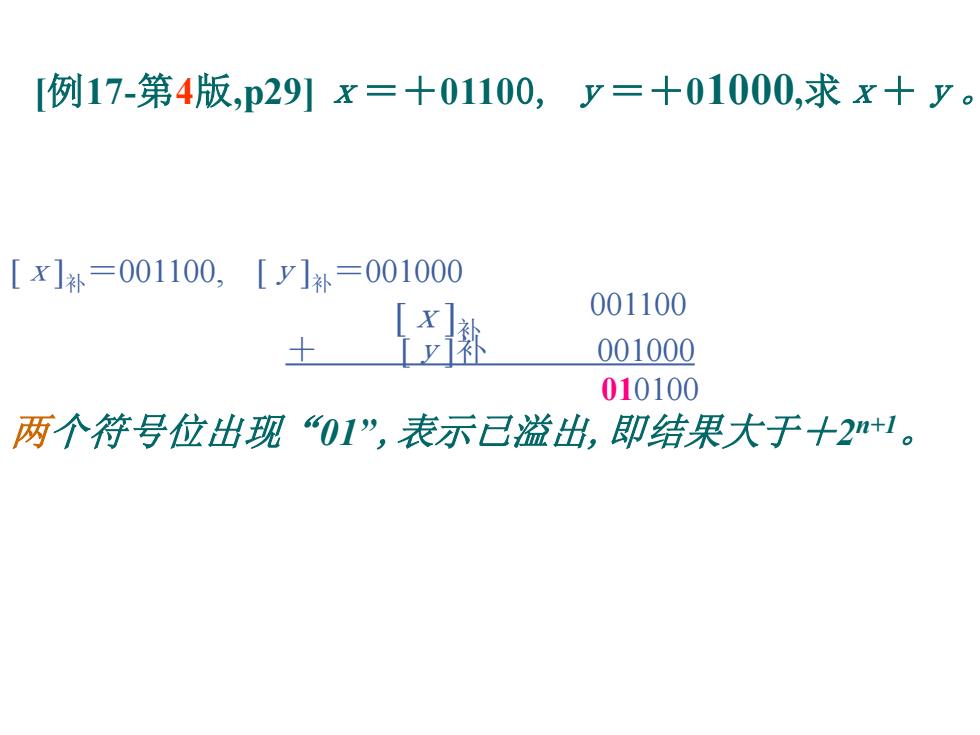

[例17-第4版，p29]x=+01100,y=+01000,求x+y [X]补=001100，[y]补=001000 001100 001000 010100 两个符号位出现“01”，表示已溢出，即结果大于十2+1
[例17-第4版,p29] ｘ＝＋01100, ｙ＝＋01000,求ｘ＋ｙ。 [ｘ]补＝001100, [ｙ]补＝001000 ＋ [ｙ]补 001000 010100 两个符号位出现“01”,表示已溢出,即结果大于＋2 n+1 。 001100 [ｘ]补
第二种溢出检测方法是采用单符号位法。 从例子中看到，当最高有效位产生进位而符号位无进 位时，产生上溢；当最高有效位无进位而符号位有进位 时，产生下溢。故溢出逻辑表达式为V=Cf⊕Co,其中 C为符号位产生的进位，Co为最高有效位产生的进位。 此逻辑表达式也可用异或门实现
第二种溢出检测方法是采用单符号位法。 从例子中看到,当最高有效位产生进位而符号位无进 位时,产生上溢；当最高有效位无进位而符号位有进位 时,产生下溢。故溢出逻辑表达式为V＝Cf⊕Co,其中 Cf为符号位产生的进位,Co为最高有效位产生的进位。 此逻辑表达式也可用异或门实现

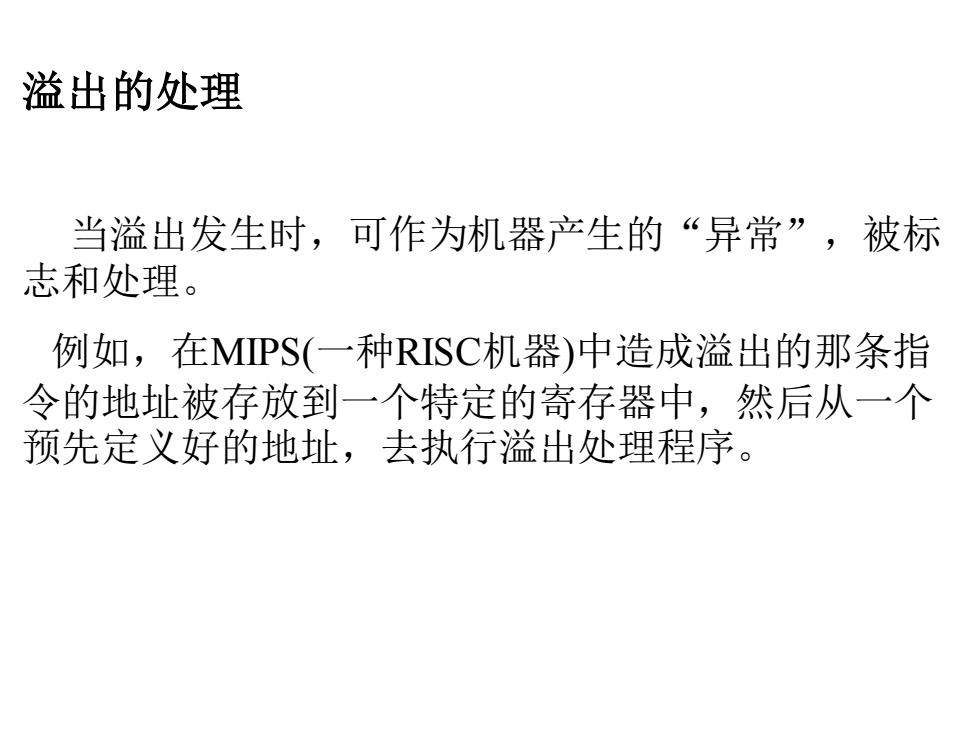

溢出的处理 当溢出发生时，可作为机器产生的“异常”，被标 志和处理。 例如，在MPS(一种RISC机器)中造成溢出的那条指 令的地址被存放到一个特定的寄存器中，然后从一个 预先定义好的地址，去执行溢出处理程序
溢出的处理 当溢出发生时，可作为机器产生的“异常”，被标 志和处理。 例如，在MIPS(一种RISC机器)中造成溢出的那条指 令的地址被存放到一个特定的寄存器中，然后从一个 预先定义好的地址，去执行溢出处理程序

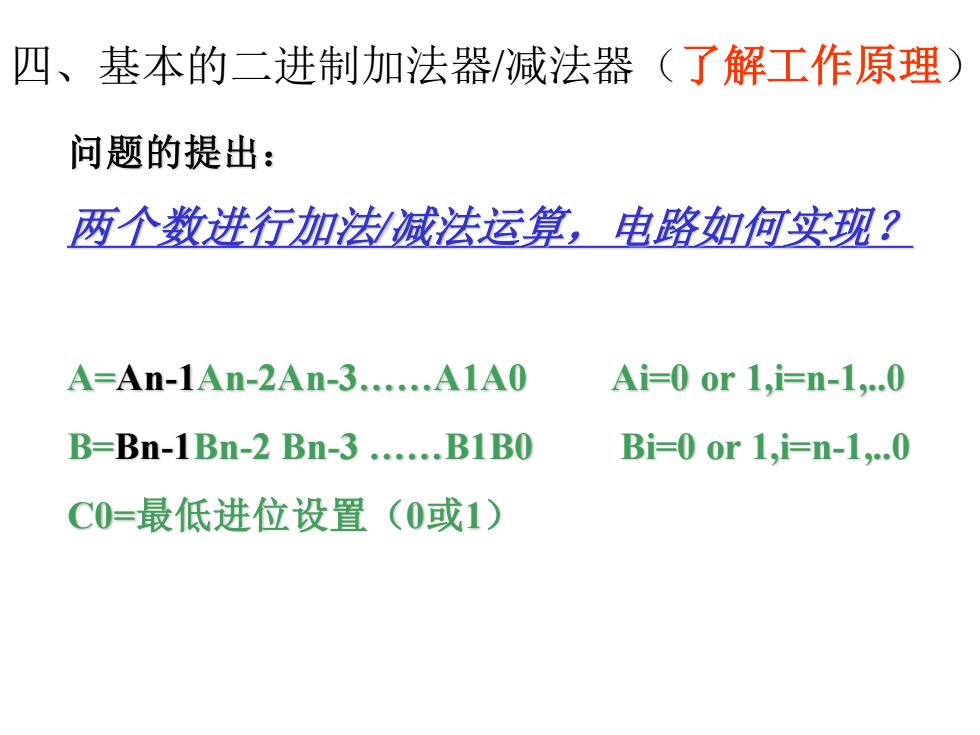

四、基本的二进制加法器/减法器（了解工作原理） 问题的提出： 两个数进行加法减法运算，电路如何实现？ A=An-1An-2An-3.A1A0 Ai=00r1,i=n-1,.0 B=Bn-1Bn-2 Bn-3.B1B0 Bi=0or1,i=m-1,.0 C0=最低进位设置(0或1)
四、基本的二进制加法器/减法器（了解工作原理） 问题的提出： 两个数进行加法/减法运算，电路如何实现？ A=An-1An-2An-3.A1A0 Ai=0 or 1,i=n-1,.0 B=Bn-1Bn-2 Bn-3 .B1B0 Bi=0 or 1,i=n-1,.0 C0=最低进位设置（0或1）

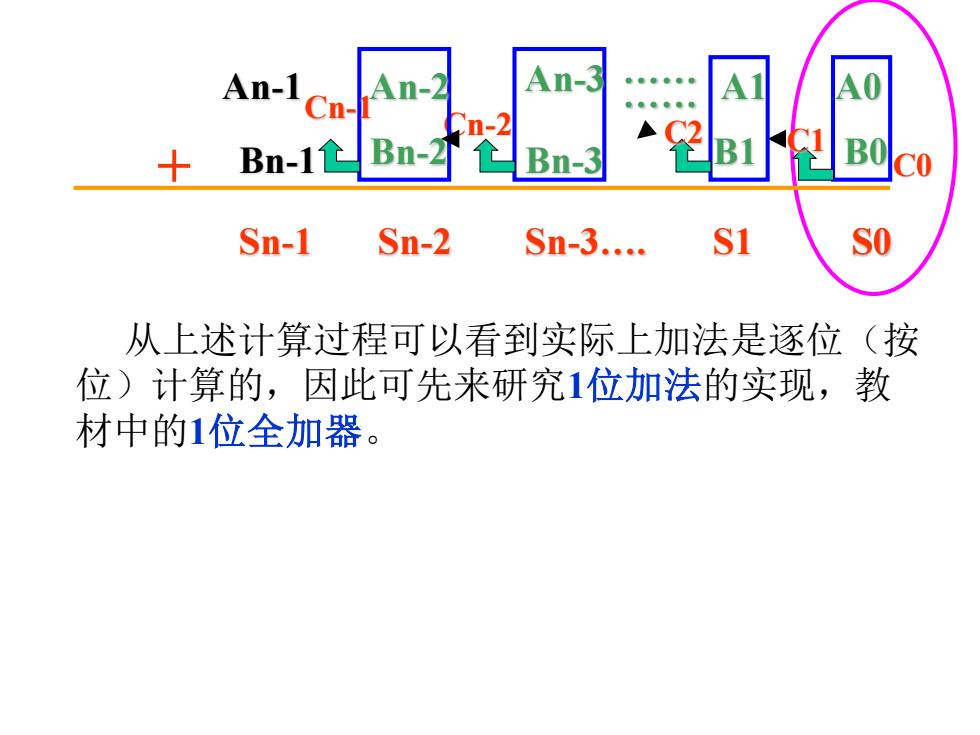

An-1 Cn- An-2 An-3 n-2 十 Bn-1 Bn-2 Sn-1 Sn-2 Sn-3. S1 So 从上述计算过程可以看到实际上加法是逐位（按 位)计算的，因此可先来研究1位加法的实现，教 材中的1位全加器
S0 从上述计算过程可以看到实际上加法是逐位（按 位）计算的，因此可先来研究1位加法的实现，教 材中的1位全加器。 C0 . + C2 C1 Cn-2 Cn-1 Sn-1 Sn-2 Sn-3. S1 S0 . Bn-1 Bn-2 Bn-3 B1 B0 An-1 An-2 An-3 A1 A0
