第4章中央处理器（教材第5章） 教学内容 ①CPU功能和组成②指令周期基本概念③硬布线 控制器设计技术④微程序控制器设计技术⑤流水处 理器，以及其他技术 教学重点与难点 ①分析CPU数据通路的，具体操作的微命令的确 定和实现过程的流程图描述②对指令具体字段、相 关寄存器的分析，微程序控制器、组合逻辑控制器 的分析、比较、设计③流水处理器的基本概念
第4章 中央处理器（教材第5章） 教学内容 ①CPU 功能和组成②指令周期基本概念③硬布线 控制器设计技术④微程序控制器设计技术⑤流水处 理器，以及其他技术 教学重点与难点 ①分析CPU 数据通路的，具体操作的微命令的确 定和实现过程的流程图描述②对指令具体字段、相 关寄存器的分析，微程序控制器、组合逻辑控制器 的分析、比较、设计③流水处理器的基本概念

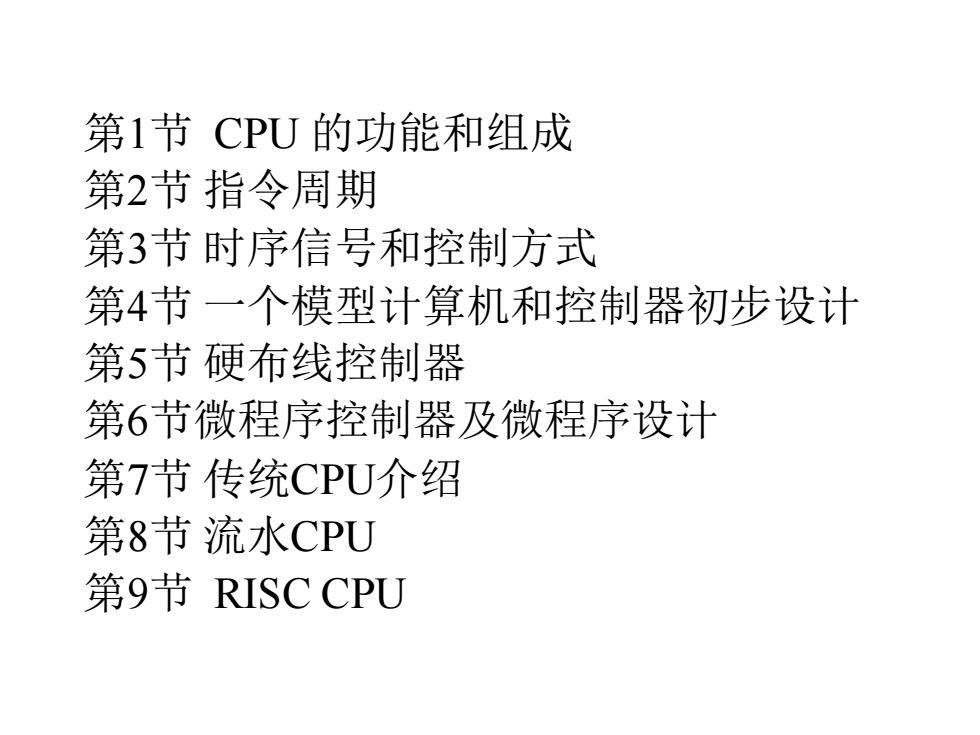

第1节CPU的功能和组成 第2节指令周期 第3节时序信号和控制方式 第4节一个模型计算机和控制器初步设计 第5节硬布线控制器 第6节微程序控制器及微程序设计 第7节传统CPU介绍 第8节流水CPU 第9节RISC CPU
第1节 CPU 的功能和组成 第2节 指令周期 第3节 时序信号和控制方式 第4节 一个模型计算机和控制器初步设计 第5节 硬布线控制器 第6节微程序控制器及微程序设计 第7节 传统CPU介绍 第8节 流水CPU 第9节 RISC CPU

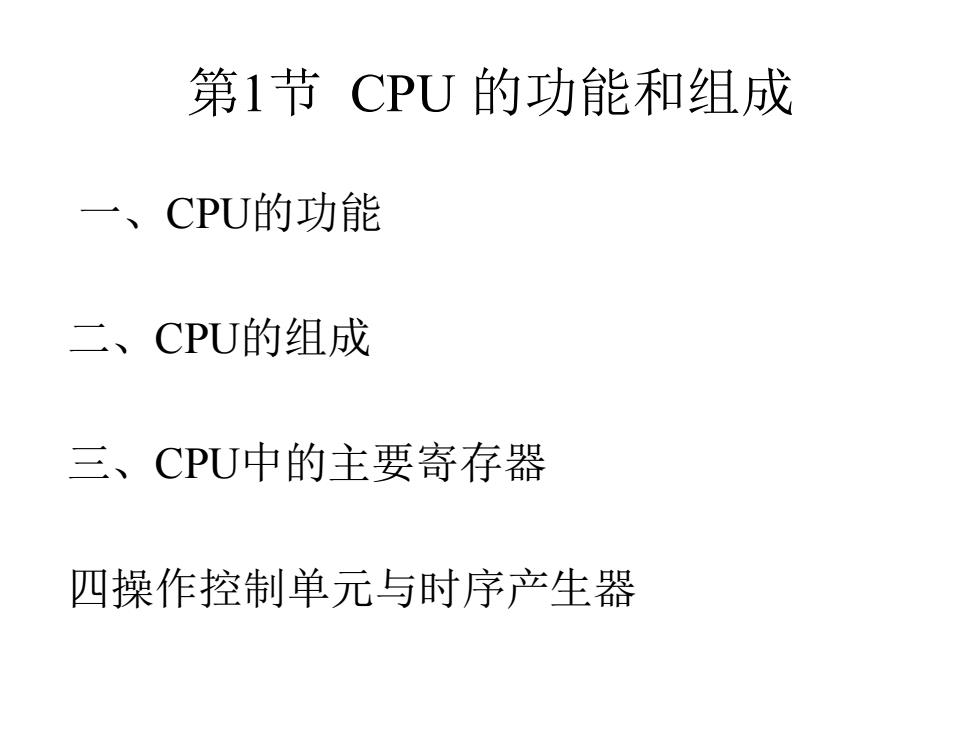

第1节CPU的功能和组成 一、CPU的功能 二、CPU的组成 三、CPU中的主要寄存器 四操作控制单元与时序产生器
第1节 CPU 的功能和组成 一、CPU的功能 二、CPU的组成 三、CPU中的主要寄存器 四操作控制单元与时序产生器

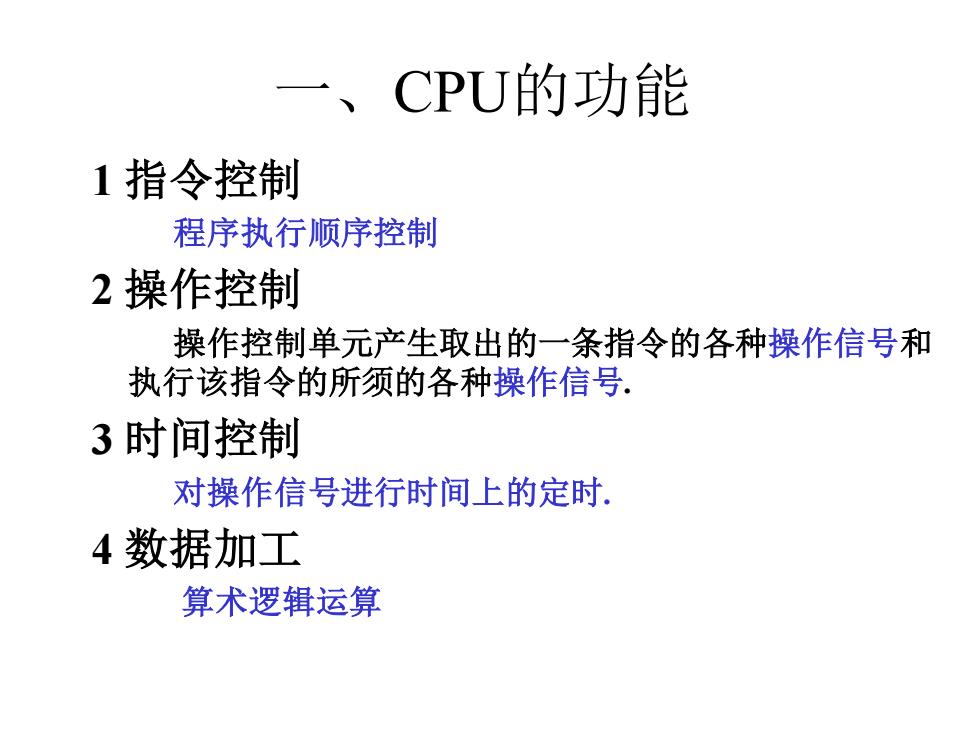

一、 CPU的功能 1指令控制 程序执行顺序控制 2操作控制 操作控制单元产生取出的一条指令的各种操作信号和 执行该指令的所须的各种操作信号. 3时间控制 对操作信号进行时间上的定时. 4数据加工 算术逻辑运算
一、CPU的功能 1 指令控制 程序执行顺序控制 2 操作控制 操作控制单元产生取出的一条指令的各种操作信号和 执行该指令的所须的各种操作信号. 3 时间控制 对操作信号进行时间上的定时. 4 数据加工 算术逻辑运算

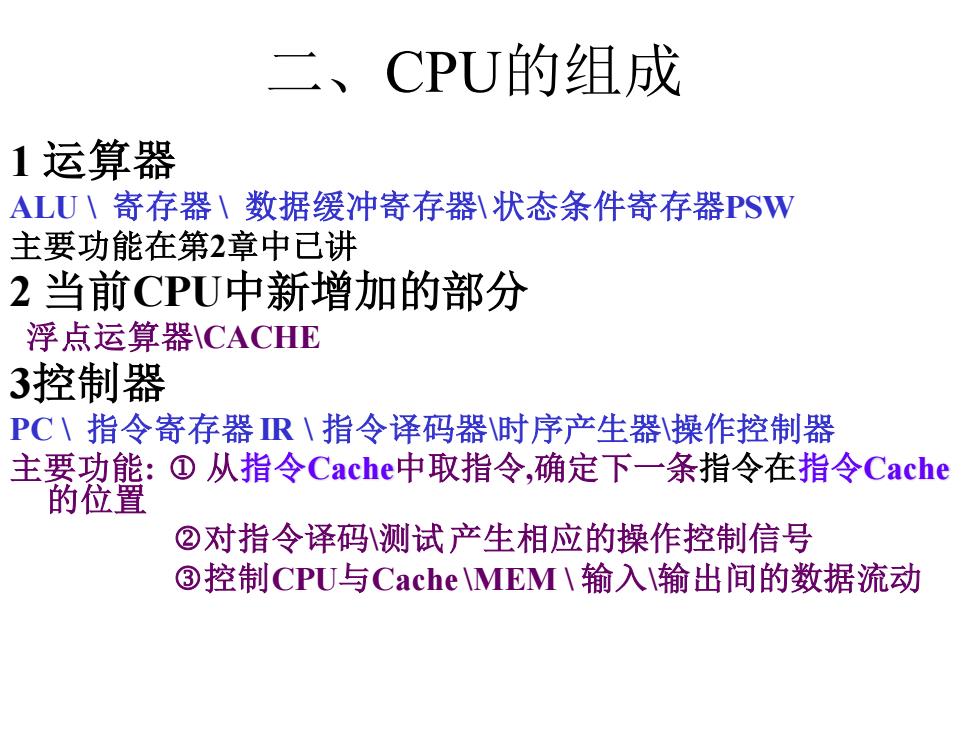

二、 CPU的组成 1运算器 ALU八寄存器1数据缓冲寄存器1状态条件寄存器PSW 主要功能在第2章中已讲 2当前CPU中新增加的部分 浮点运算器CACHE 3控制器 PC\指令寄存器R\指令译码器时序产生器操作控制器 主要功能：①从指令Cache中取指令，确定下一条指令在指令Cache 的位置 ②对指令译码引测试产生相应的操作控制信号 ③控制CPU与Cache \MEM\输入输出间的数据流动
二、CPU的组成 1 运算器 ALU \ 寄存器 \ 数据缓冲寄存器\状态条件寄存器PSW 主要功能在第2章中已讲 2 当前CPU中新增加的部分 浮点运算器\CACHE 3控制器 PC \ 指令寄存器IR \ 指令译码器\时序产生器\操作控制器 主要功能: 从指令Cache中取指令,确定下一条指令在指令Cache 的位置 对指令译码\测试产生相应的操作控制信号 控制CPU与Cache \MEM \ 输入\输出间的数据流动
