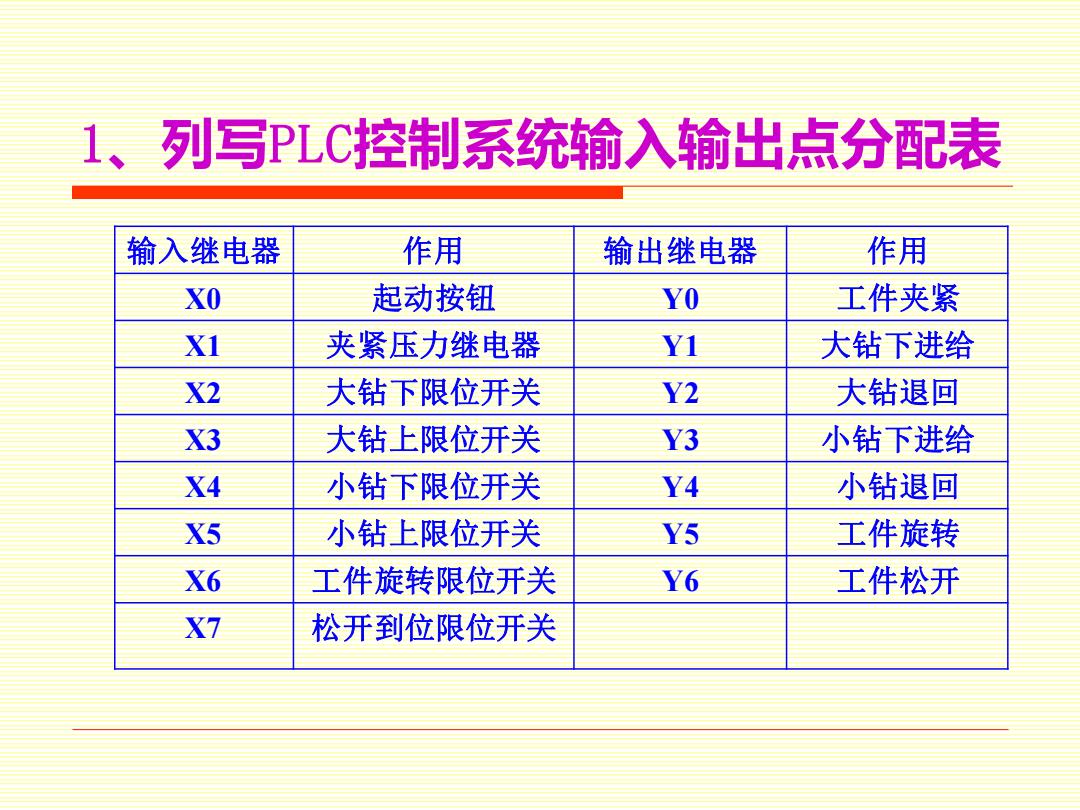

1、列写PLC控制系统输入输出点分配表 输入继电器 作用 输出继电器 作用 XO 起动按钮 YO 工件夹紧 XI 夹紧压力继电器 YI 大钻下进给 X2 大钻下限位开关 Y2 大钻退回 X3 大钻上限位开关 Y3 小钻下进给 X4 小钻下限位开关 Y4 小钻退回 X5 小钻上限位开关 Y5 工件旋转 X6 工件旋转限位开关 Y6 工件松开 X7 松开到位限位开关
1、列写PLC控制系统输入输出点分配表 输入继电器 作用 输出继电器 作用 X0 起动按钮 Y0 工件夹紧 X1 夹紧压力继电器 Y1 大钻下进给 X2 大钻下限位开关 Y2 大钻退回 X3 大钻上限位开关 Y3 小钻下进给 X4 小钻下限位开关 Y4 小钻退回 X5 小钻上限位开关 Y5 工件旋转 X6 工件旋转限位开关 Y6 工件松开 X7 松开到位限位开关

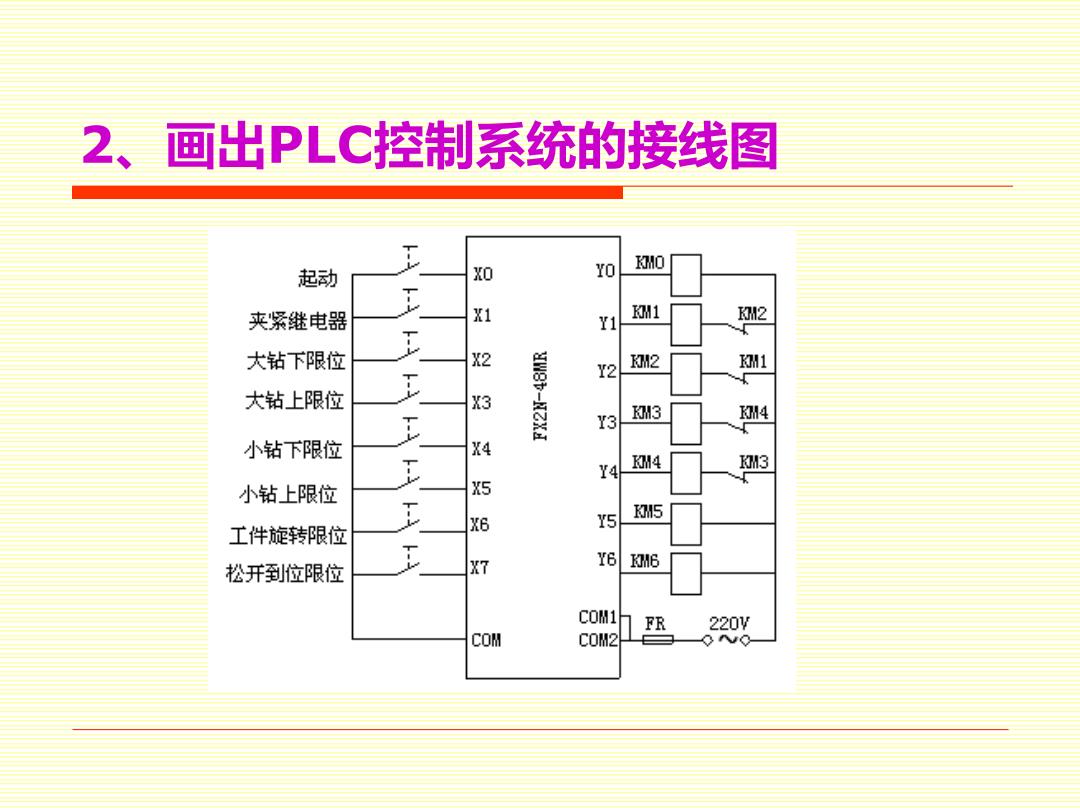

2、画出PLC控制系统的接线图 起动 o 夹紧继电器 01 E 大钻下限位 X2 Y22 大钻上限位 X3 Y33 g 小钻下限位 X4 Y44 小钻上限位 工件旋转限位 x6 Y5 KM5 松开到位限位 Y6 COM CON1 FR COM2 220
2、画出PLC控制系统的接线图

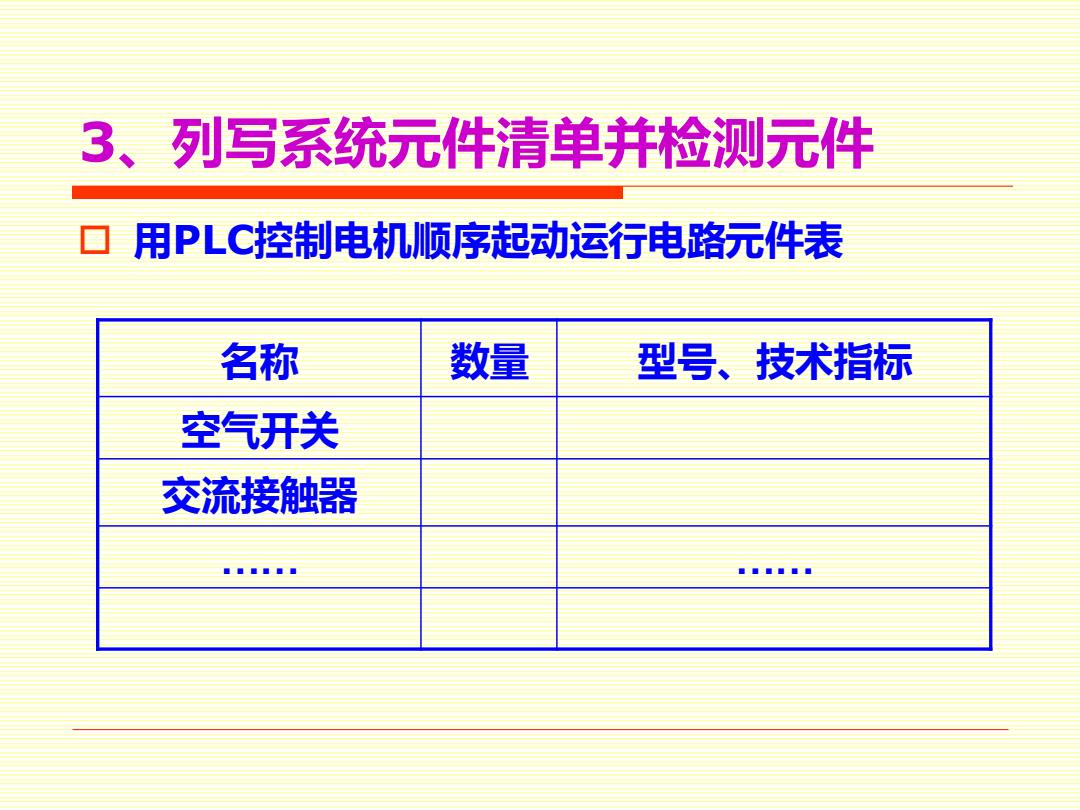

3、列写系统元件清单并检测元件 口用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器 ....m ■。■■
3、列写系统元件清单并检测元件 用PLC控制电机顺序起动运行电路元件表 名称 数量 型号、技术指标 空气开关 交流接触器 …… ……
