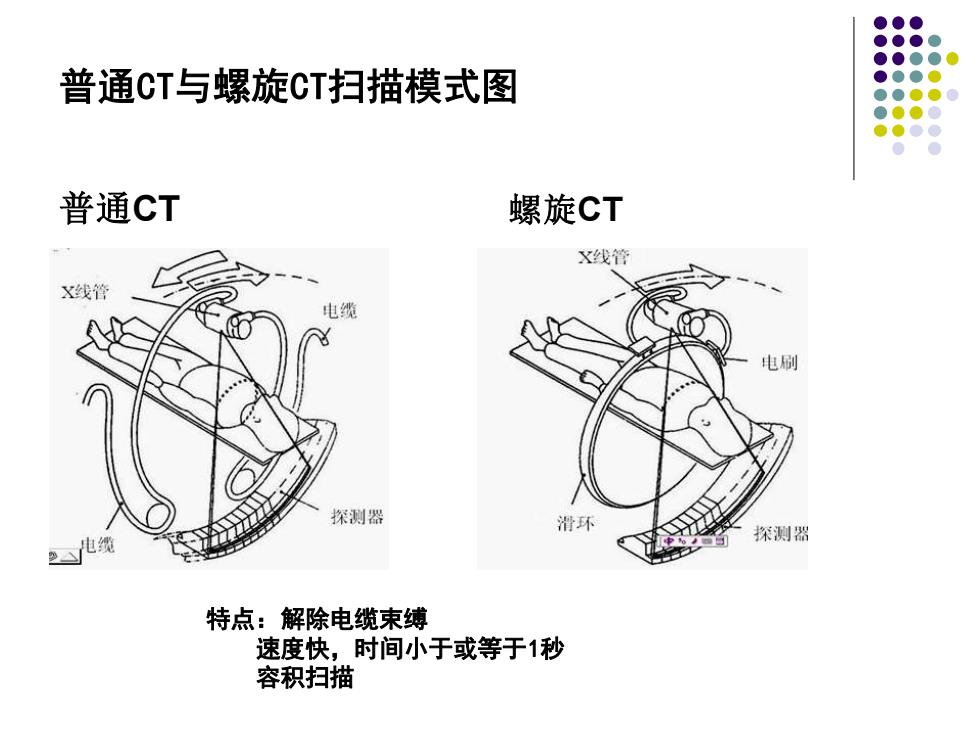

普通CT与螺旋CT扫描模式图 普通CT 螺旋CT X线管 X线管 电缆 电刷 探测器 滑环 急绳 探测器 特点：解除电缆束缚 速度快，时间小于或等于1秒 容积扫描
普通CT与螺旋CT扫描模式图 普通CT 螺旋CT 特点：解除电缆束缚 速度快，时间小于或等于1秒 容积扫描
螺旋CT的优点 扫描速度明显提高，已经达到亚秒级别。能够动态 地观察病变的增强特征，提高了诊断率。 促进了CT由解剖影像向功能影像方向的发展。如CT 脑血流灌注成像。 ● 为CT数据的后处理创造了有利条件。多层面重建、 立体三维重建、CTA、虚拟内镜技术、容积再现技 术
螺旋CT的优点 ⚫ 扫描速度明显提高，已经达到亚秒级别。能够动态 地观察病变的增强特征，提高了诊断率。 ⚫ 促进了CT由解剖影像向功能影像方向的发展。如CT 脑血流灌注成像。 ⚫ 为CT 数据的后处理创造了有利条件。多层面重建、 立体三维重建、CTA、虚拟内镜技术、容积再现技 术
CT工作原理 CT是用高度准直的X线束围绕身体某一部位作一 个断面扫描，扫描过程中由检测器记录下大量的衰减 信息，再由模数转换器将模拟量转换成数字量，然后 输入电子计算机，高速计算出该断面上各点的X线衰 减值，由这些数据组成矩阵图像，再由图像显示器将 不同的数据用不同的灰阶等级显示，这样横断面上的 诸解剖结构就由显示器清晰地显示出来
CT工作原理 CT是用高度准直的X线束围绕身体某一部位作一 个断面扫描，扫描过程中由检测器记录下大量的衰减 信息，再由模数转换器将模拟量转换成数字量，然后 输入电子计算机，高速计算出该断面上各点的X线衰 减值，由这些数据组成矩阵图像，再由图像显示器将 不同的数据用不同的灰阶等级显示，这样横断面上的 诸解剖结构就由显示器清晰地显示出来

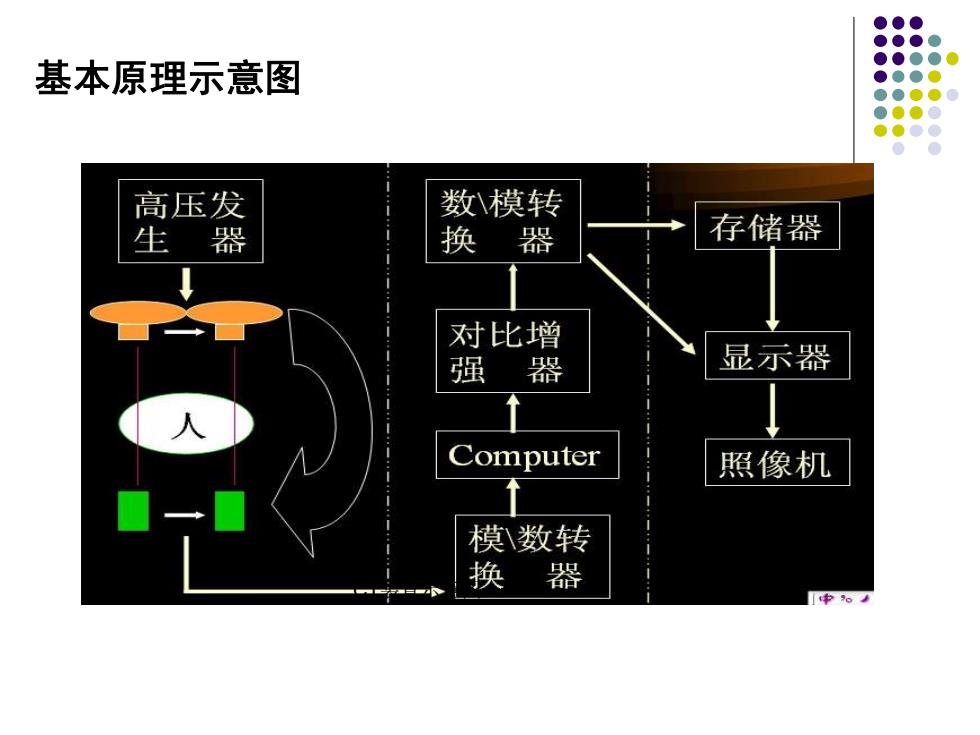

基本原理示意图 高压发 数模转 生器 换器 存储器 对比 强 器 显示器 Computer 照像机 模数转 换 器
CT装置示意图 基本原理示意图

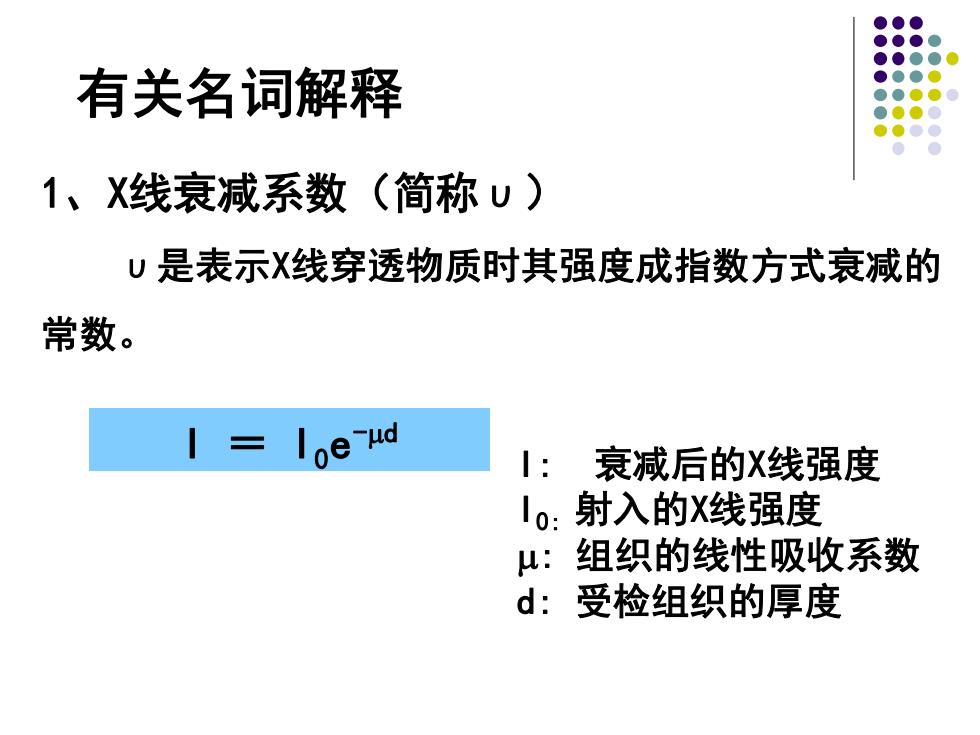

有关名词解释 1、X线衰减系数（简称U) U是表示X线穿透物质时其强度成指数方式衰减的 常数。 1:衰减后的X线强度 o:射入的X线强度 μ：组织的线性吸收系数 d:受检组织的厚度
有关名词解释 1、X线衰减系数（简称υ） υ是表示X线穿透物质时其强度成指数方式衰减的 常数。 I ＝ I0e -d I: 衰减后的X线强度 I0: 射入的X线强度 : 组织的线性吸收系数 d: 受检组织的厚度
