二、沉井基础的构造 （一)沉井的轮廓尺寸 沉井的平面形状：决定于墩（台）底部的形状。对矩形或圆 端形墩，可采用相应形状的沉井，采用矩形沉井时，为保证 下沉的稳定性，沉井的长边与短边之比不宜大于3。当墩的长 宽比较为接近时，可采用方形或圆形沉井。沉井顶面尺寸为 墩（台）身底部尺寸加襟边宽度。襟边宽度不宜小于0.2，也不 宜小于沉井全高的1/50，浮运沉井不小于0.4m。如沉井顶面 需设置围堰，其襟边宽度根据围堰构造还需加大。墩（台）身边 缘应尽可能支承于井壁上或盖板支承面上，对井孔内不以混 凝土填实的空心沉井不允许墩（台）身边的缘全部置于井孔位置 上
二、沉井基础的构造 (一)沉井的轮廓尺寸 沉井的平面形状：决定于墩(台)底部的形状。对矩形或圆 端形墩，可采用相应形状的沉井，采用矩形沉井时，为保证 下沉的稳定性，沉井的长边与短边之比不宜大于3。当墩的长 宽比较为接近时，可采用方形或圆形沉井。沉井顶面尺寸为 墩(台)身底部尺寸加襟边宽度。襟边宽度不宜小于0.2m，也不 宜小于沉井全高的1/50，浮运沉井不小于0.4m。如沉井顶面 需设置围堰，其襟边宽度根据围堰构造还需加大。墩(台)身边 缘应尽可能支承于井壁上或盖板支承面上，对井孔内不以混 凝土填实的空心沉井不允许墩(台)身边的缘全部置于井孔位置
沉井的底面标高：须根据上部结构荷载，水文地质条件及 各土层的承载力等确定。 沉井基础的顶面（墩底）要求埋在地面下0.2或在地下水位 以上0.5。当沉井顶面标高和底面标高确定之后，由墩底面和 沉井底面两个标高之差即可定出沉井高度。 高的沉井应分节制造和下沉，每节高度不宜大于5，对底 节沉井若是在松软土层中下沉时，还不应大于沉井宽度的0.8倍。 若底节沉井高度过高，沉井过重，会给制模、筑岛时岛面处理、 抽除垫木下沉等带来困难
沉井的底面标高：须根据上部结构荷载，水文地质条件及 各土层的承载力等确定。 沉井基础的顶面(墩底)要求埋在地面下0.2m或在地下水位 以上0.5m。当沉井顶面标高和底面标高确定之后，由墩底面和 沉井底面两个标高之差即可定出沉井高度。 高的沉井应分节制造和下沉，每节高度不宜大于5m，对底 节沉井若是在松软土层中下沉时，还不应大于沉井宽度的0.8倍。 若底节沉井高度过高，沉井过重，会给制模、筑岛时岛面处理、 抽除垫木下沉等带来困难
(二)沉井的一般构造 般沉井构造上主要由井壁、刃脚、隔墙、井孔、凹 槽、射水管、封底和盖板等组成。 盖板 井孔 井壁 凹槽 封底 刃脚
(二) 一般沉井构造上主要由井壁、刃脚、隔墙、井孔、凹 槽、射水管、封底和盖板等组成
1.井壁 井壁是沉井的主要部分。它在沉井下沉过程中起挡土、挡 水及利用本身重量克服土与井壁之间的摩阻力的作用。当沉井 施工完毕后，它就成为基础或基础的一部分而将上部荷载传递 给地基。因此，井壁必须具有足够的强度和一定的厚度。根据 井壁在施工中的受力情况，可以在井壁内配置竖向及水平向钢 筋，以增加井壁强度。井壁厚度按下沉需要的自重，本身强度 以及便于取土和清基等因素而定，一般为0.80~1.50m,为便 于绑扎钢筋及浇筑混凝土，其厚度不宜小于0.4。钢筋混凝土 薄壁沉井可不受此限制。井壁的混凝土强度等级不低于C15
1.井壁 井壁是沉井的主要部分。它在沉井下沉过程中起挡土、挡 水及利用本身重量克服土与井壁之间的摩阻力的作用。当沉井 施工完毕后，它就成为基础或基础的一部分而将上部荷载传递 给地基。因此，井壁必须具有足够的强度和一定的厚度。根据 井壁在施工中的受力情况，可以在井壁内配置竖向及水平向钢 筋，以增加井壁强度。井壁厚度按下沉需要的自重，本身强度 以及便于取土和清基等因素而定，一般为0.80～1.50m，为便 于绑扎钢筋及浇筑混凝土，其厚度不宜小于0.4m。钢筋混凝土 薄壁沉井可不受此限制。井壁的混凝土强度等级不低于C15

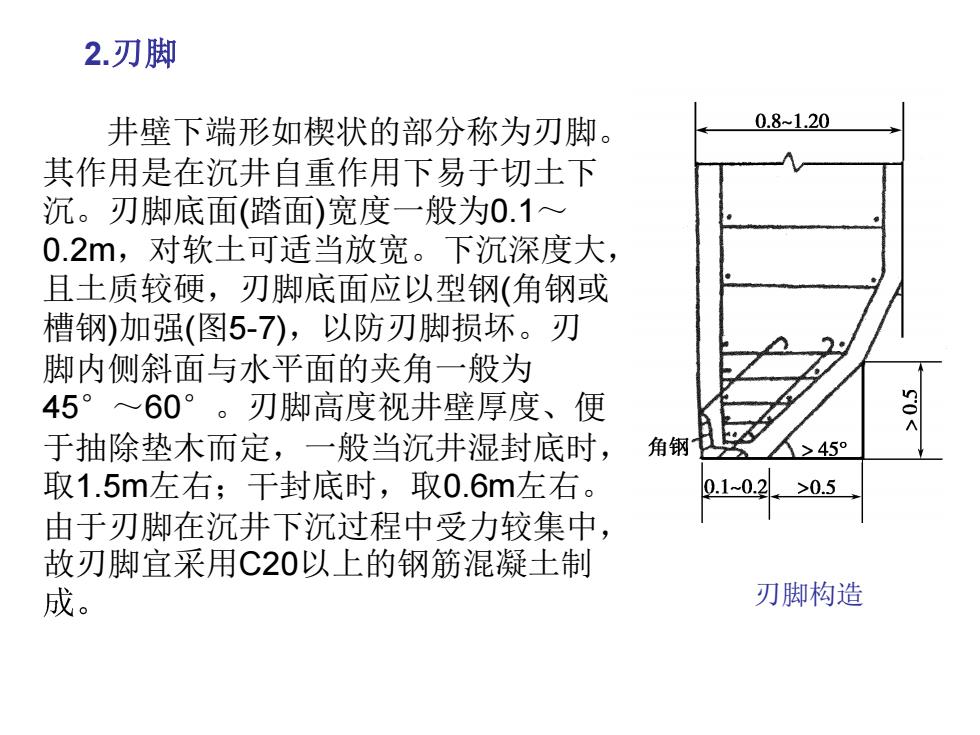

2.刃脚 井壁下端形如楔状的部分称为刃脚。 0.8≈1.20 其作用是在沉井自重作用下易于切土下 沉。刃脚底面（踏面）宽度一般为0.1~ 0.2m,对软土可适当放宽。下沉深度大， 且土质较硬，刃脚底面应以型钢（角钢或 槽钢)加强（图5-7），以防刃脚损坏。刃 脚内侧斜面与水平面的夹角一般为 45°60°。刃脚高度视井壁厚度、便 于抽除垫木而定，一般当沉井湿封底时， 角钢 >459 取1.5m左右；干封底时，取0.6m左右。 0.1-0. >0.5 由于刃脚在沉井下沉过程中受力较集中， 故刃脚宜采用C20以上的钢筋混凝土制 成。 刃脚构造
2.刃脚 井壁下端形如楔状的部分称为刃脚。 其作用是在沉井自重作用下易于切土下 沉。刃脚底面(踏面)宽度一般为0.1～ 0.2m，对软土可适当放宽。下沉深度大， 且土质较硬，刃脚底面应以型钢(角钢或 槽钢)加强(图5-7)，以防刃脚损坏。刃 脚内侧斜面与水平面的夹角一般为 45° ～60°。刃脚高度视井壁厚度、便 于抽除垫木而定，一般当沉井湿封底时， 取1.5m左右；干封底时，取0.6m左右。 由于刃脚在沉井下沉过程中受力较集中， 故刃脚宜采用C20以上的钢筋混凝土制 刃脚构造
