计算机网络 自顶向下方法 第9章网络管理 computer Network Management 计算机网络：自顶向下方法（原书第三版 陈鸡译，机械工业出版社，2005年 Computer Networking:A Top Down Approach Featuring the Internet, 3rd edition. Jim Kurose,Keith Ross Addison-Wesley,July 2004. 网络管理1
网络管理 1 第9章 网络管理 Network Management 计算机网络：自顶向下方法 (原书第三版) 陈鸣译，机械工业出版社，2005年 Computer Networking: A Top Down Approach Featuring the Internet, 3 rd edition. Jim Kurose, Keith Ross Addison-Wesley, July 2004
第9章网络管理 本章且的 口网络管理简介 0动机 。主要构件 口因特网网络管理框架 OMIB:管理信息库 oSM:数据定义语言 o SNMP:网络管理协议 O安全性与管理 ▣表示服务：ASN.1 网络管理2
网络管理 2 第 9 章 网络管理 本章目的 : 网络管理简介 动机 主要构件 因特网网络管理框架 MIB: 管理信息库 SMI: 数据定义语言 SNMP: 网络管理协议 安全性与管理 表示服务: ASN.1
第9章要点 口什么是网络管理？ 口因特网标准管理框架 O管理信息结构：SM O管理信息库：MIB O SNMP协议运行和传输映射 O安全性和管理 口表示问题：ASN.1 网络管理3
网络管理 3 第9章 要点 什么是网络管理? 因特网标准管理框架 管理信息结构: SMI 管理信息库: MIB SNMP协议运行和传输映射 安全性和管理 表示问题：ASN.1
What is网络管理？ ☒无法显示该图片。 口自治系统（又称为“网络”）：具有数以百计或数以千计的 相互作用的硬件/软件组件 口其他复杂系统要求监视、控制： o喷气式飞机 。原子能发电厂 0其他？ “网络管理包括了硬件、软件和人元素的部署、综 合和协调，以监视、测试、轮询、配置、分析、评价 和控制网络和元素资源，并可合理的成本满足实时、 操作性能和服务质量要求。" 网络管理
网络管理 4 What is 网络管理? 自治系统(又称为 “网络”): 具有数以百计或数以千计的 相互作用的硬件/软件组件 其他复杂系统要求监视、控制: 喷气式飞机 原子能发电厂 其他? “网络管理包括了硬件、软件和人元素的部署、综 合和协调，以监视、测试、轮询、配置、分析、评价 和控制网络和元素资源，并可合理的成本满足实时、 操作性能和服务质量要求

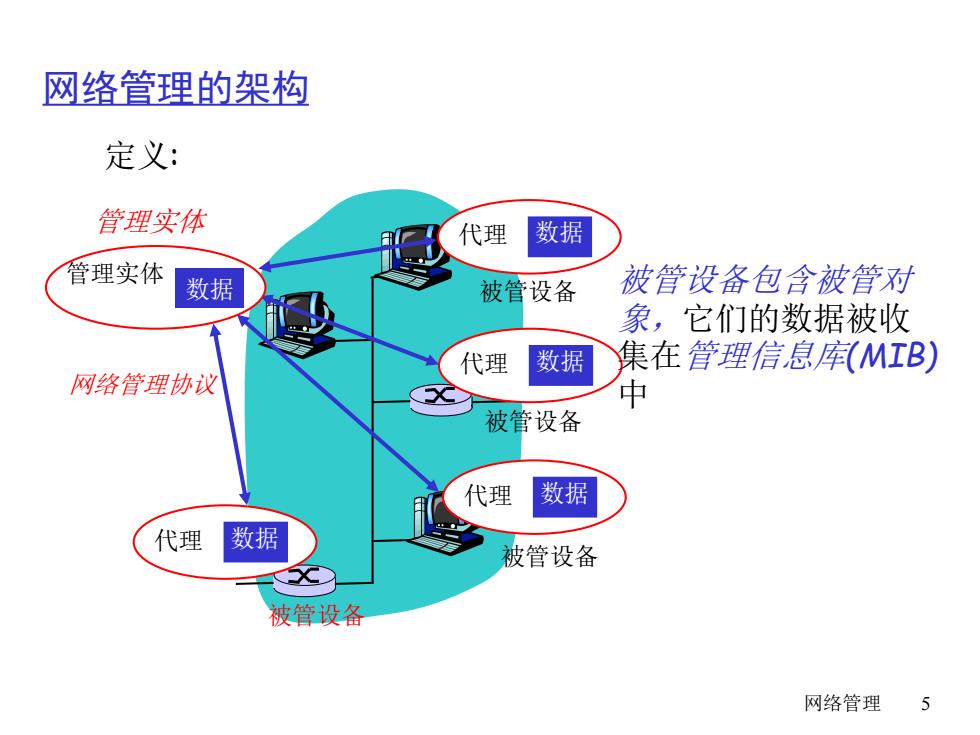

网络管理的架构 定义： 管理实体 代理 数据 管理实体 数据 被管设备 被管设备包含被管对 象，它们的数据被收 代理 数据 集在管理信息库(MTB) 网络管理协议 中 被管设备 代理 数据 代理 数据 被管设备 被管设备 网络管理5
网络管理 5 网络管理的架构 代理 数据 代理 数据 代理 数据 代理 数据 被管设备 被管设备 被管设备 被管设备 管理实体 数据 网络管理协议 定义: 被管设备包含被管对 象，它们的数据被收 集在管理信息库(MIB) 中 管理实体
