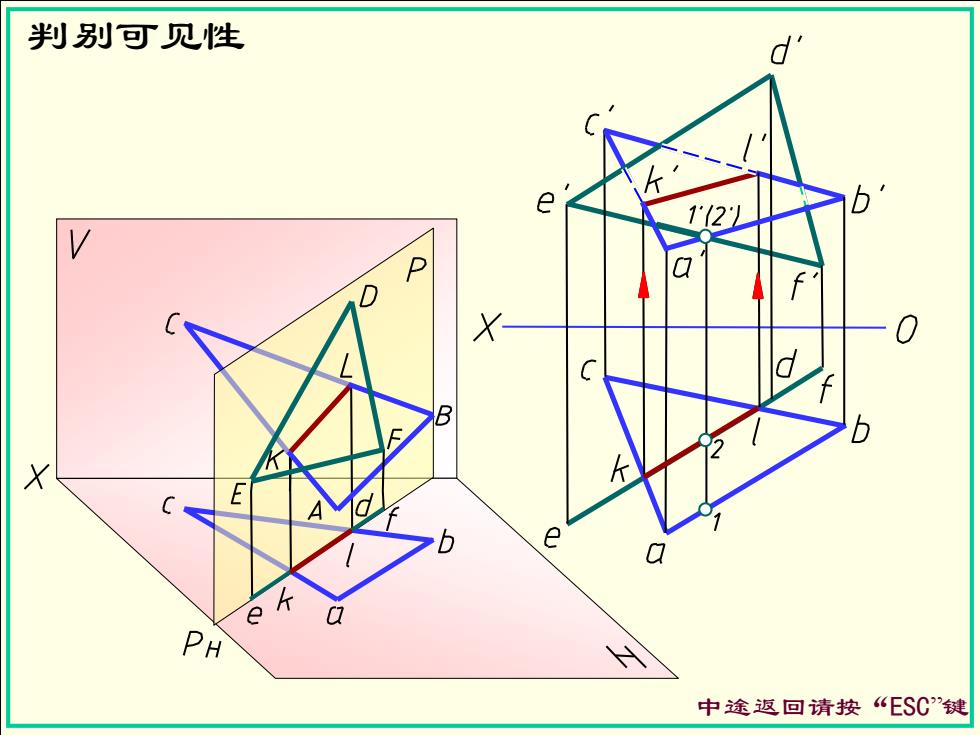

判别可见性 D B X PH 中途返回请按“ESC”键
判别可见性 中途返回请按“ESC”键

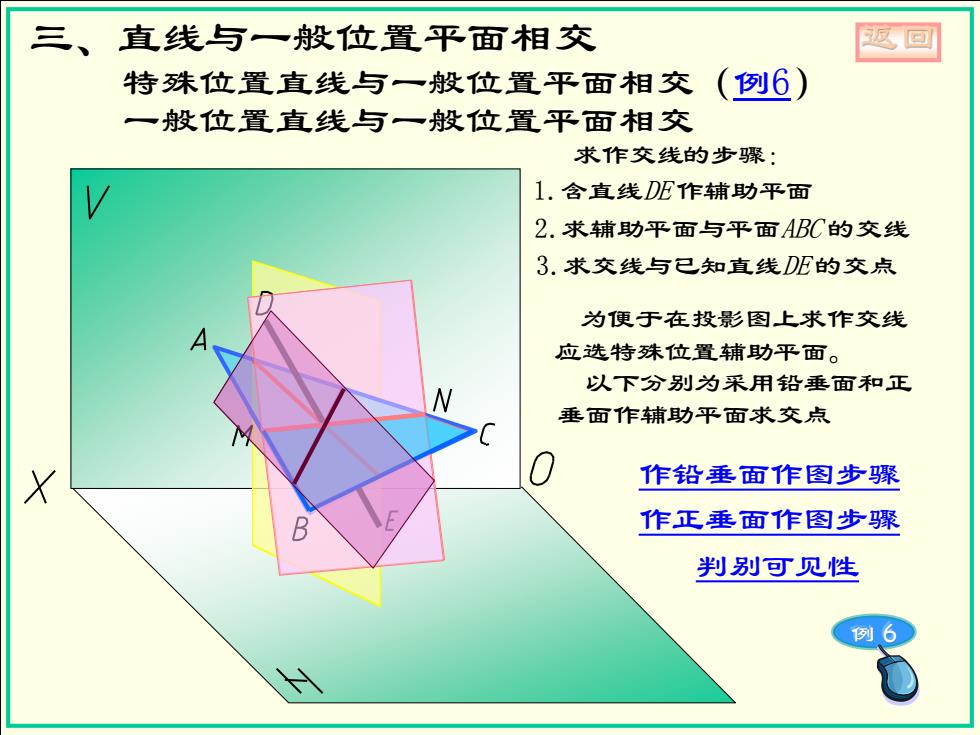

三、直线与一般位置平面相交 返回 特殊位置直线与一般位置平面相交（例6） 一般位置直线与一般位置平面相交 求作交线的步骤： 1.含直线DB作铺助平面 2.求辅助平面与平面ABC的交线 3.求交线与已知直线DB的交点 为便于在投影图上求作交线 应选特殊位置辅助平面。 以下分别为采用铅垂面和正 垂面作辅助平面求交点 X 作铅垂面作图步骤 作正垂面作图步骤 判别可见性 例6
三、直线与一般位置平面相交 判别可见性 求作交线的步骤： 1.含直线DE 作辅助平面 作铅垂面作图步骤 作正垂面作图步骤 2.求辅助平面与平面ABC 的交线 3.求交线与已知直线DE 的交点 为便于在投影图上求作交线 应选特殊位置辅助平面。 以下分别为采用铅垂面和正 垂面作辅助平面求交点 一般位置直线与一般位置平面相交 特殊位置直线与一般位置平面相交（例6） 例 6 返回
以铅垂面为铺功平面作图 空间分析 1.含直线DE作辅助 平面P 2.求辅助平面P与平 面ABC的交线W 3.求交线W与已知 e 直线DE的交点 X m 中途返回请按“ESC”键
以铅垂面为辅助平面作图 空间分析 1.含直线DE作辅助 平面P 2.求辅助平面P 与平 面ABC 的交线MN 3.求交线MN与已知 直线DE 的交点K 中途返回请按“ESC”键
以正垂面为铺助平面作图 空间分析、 1.含直线DE作辅助 平面S 2.求辅助平面S与平 面ABC的交线MW 3.求交线MW与已知 直线DE的交点K d b e 中途返回请按“ESC”键
以正垂面为辅助平面作图 空间分析 1.含直线DE作辅助 平面S 2.求辅助平面S 与平 面ABC 的交线MN 3.求交线MN 与已知 直线DE 的交点K 中途返回请按“ESC”键
判别可见性 空间分析 中途返回请按“ESC”键
判别可见性 空间分析 中途返回请按“ESC”键
