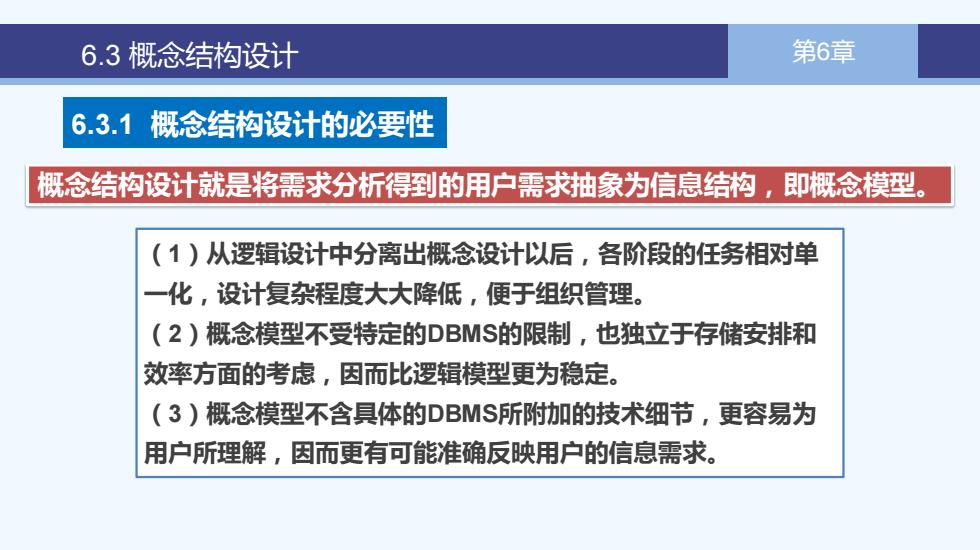

6.3概念结构设计 第6章 6.3.1概念结构设计的必要性 概念结构设计就是将需求分析得到的用户需求抽象为信息结构，即概念模型。 (1)从逻辑设计中分离出概念设计以后，各阶段的任务相对单 一化，设计复杂程度大大降低，便于组织管理。 (2)概念模型不受特定的DBMS的限制，也独立于存储安排和 效率方面的考虑，因而比逻辑模型更为稳定。 (3)概念模型不含具体的DBMS所附加的技术细节，更容易为 用户所理解，因而更有可能准确反映用户的信息需求
第5章 资源分配与调度 第 16 6.3 概念结构设计 6章 概念结构设计就是将需求分析得到的用户需求抽象为信息结构，即概念模型。 6.3.1 概念结构设计的必要性 （1）从逻辑设计中分离出概念设计以后，各阶段的任务相对单 一化，设计复杂程度大大降低，便于组织管理。 （2）概念模型不受特定的DBMS的限制，也独立于存储安排和 效率方面的考虑，因而比逻辑模型更为稳定。 （3）概念模型不含具体的DBMS所附加的技术细节，更容易为 用户所理解，因而更有可能准确反映用户的信息需求

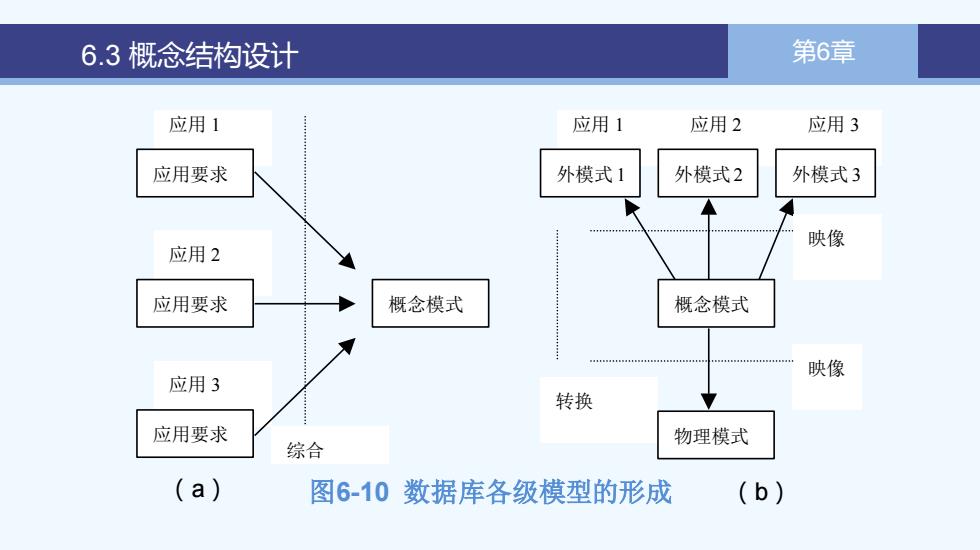

6.3概念结构设计 第6章 应用1 应用1 应用2 应用3 应用要求 外模式1 外模式2 外模式3 映像 应用2 应用要求 概念模式 概念模式 映像 应用3 转换 应用要求 综合 物理模式 （a) 图6-10数据库各级模型的形成 (b)
第5章 资源分配与调度 第 17 6.3 概念结构设计 6章 应用 3 综合 映像 应用 1 应用要求 应用 2 应用要求 应用 3 应用要求 概念模式 应用 1 外模式 1 应用 2 外模式 2 外模式 3 概念模式 转换 映像 物理模式 （a） 图6-10 数据库各级模型的形成 （b）
6.3概念结构设计 第6章 6.3.2 概念模型的特点 概念 语义表达能力丰富 易于交流和理解 模型 特点 易于修改和扩充 易于向各种数据模型转换
第5章 资源分配与调度 第 18 6.3 概念结构设计 6章 6.3.2 概念模型的特点 语义表达能力丰富 易于交流和理解 易于修改和扩充 易于向各种数据模型转换 概念 模型 特点
6.3概念结构设计 第6章 6.3.3 概念模型的ER表示方法 1:1 E-R图的基本成分 1:n m:n 学生 学号 选修 (a) 实体型 (b)属性 (c)联系 E-R模型是最著名、最实用的一种是概念模型
第5章 资源分配与调度 第 19 6.3 概念结构设计 6章 6.3.3 概念模型的E-R表示方法 学生 学号 选修 （a）实体型 （b）属性 （c）联系 1:1 1:n m:n E-R图的基本成分 E-R模型是最著名、最实用的一种是概念模型
6.3概念结构设计 第6章 实体之间的联系， 有一对一（1：1)，一对多(1：n)和多对多（m:n)三种联系类型。 E-R图的几种关系 (a)两个实体型之间的联系 系主任 学生 学生 1 n n 领导 属于 选修 成绩 1 m 系 系 课程
第5章 资源分配与调度 第 20 6.3 概念结构设计 6章 实体之间的联系， 有一对一（1:1），一对多（1:n）和多对多（m:n）三种联系类型。 系主任 领导 成绩 系 学生 属于 系 学生 选修 课程 1 1 1 n n m E-R图的几种关系 （a）两个实体型之间的联系
