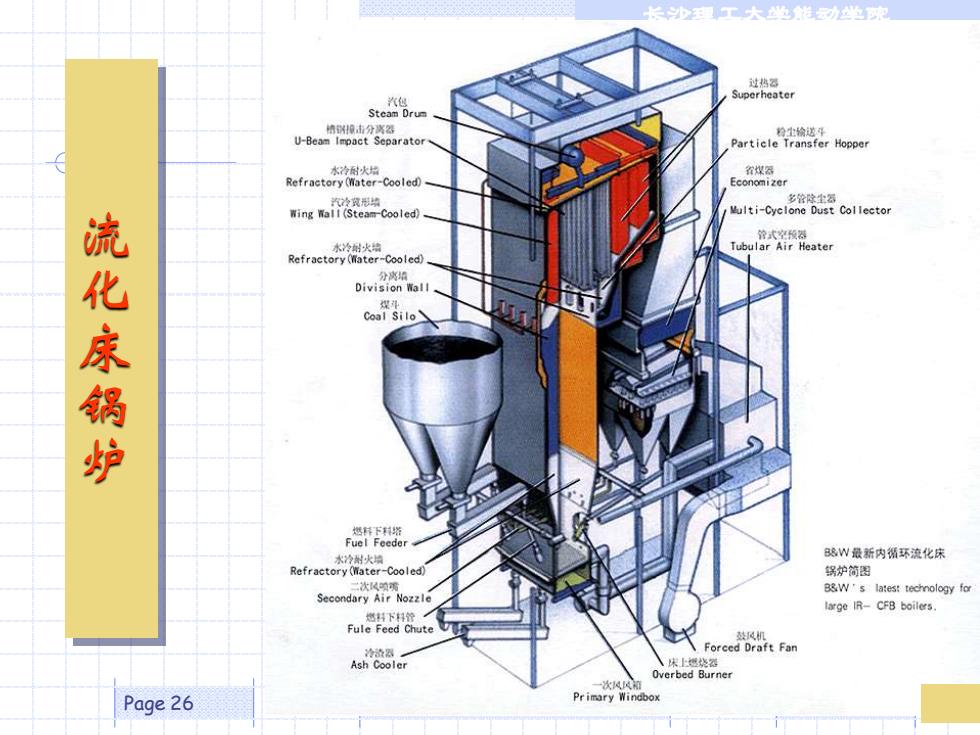

长沙工大能动 销解顺击分离器 U-Beam Impact Separator Particle8 -Cooled) 乡管降坐器 Multi-Cyclone Dust Col lector 水冷射火编 Refractory(Water-Cooled) 流化床锅炉 Divi 水冷射火境 聪W最新内循环流化宋 Refractory (Water-Cooled 锅炉简图 B&W's latest technology for large IR-CFB boilers 数风机 Foreed Draft Fan Overbed Burner 一次风和 Page 26 Primary Windbox
长沙理工大学能动学院 Page 26 Principles of Boiler 2023/9/23 流 化 床 锅 炉
长沙理工大学能动学院 5.锅炉工作原理 ◆给水与蒸汽工作流程 ◆烟气工作流程 ◆燃料工作流程 ◆灰渣流程 ◆空气工作流程 Page 27 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 27 Principles of Boiler 2023/9/23 5.锅炉工作原理 ◆给水与蒸汽工作流程 ◆烟气工作流程 ◆燃料工作流程 ◆灰渣流程 ◆空气工作流程
长沙理工大学能动学晚 锅炉工作原理动画 煤的行程 烟气行程 空气行程」 工质行程 总流程图 Page 28 Principles of Boiler 2023/9/23

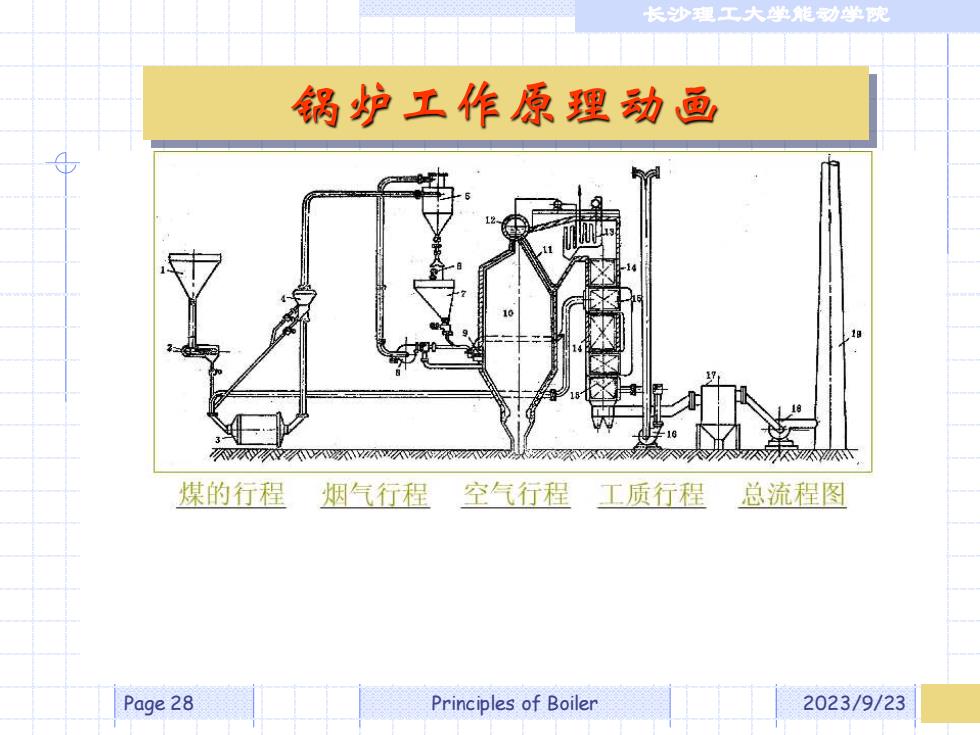

长沙理工大学能动学院 Page 28 Principles of Boiler 2023/9/23 锅炉工作原理动画 • 锅炉工作原理(动画) 1-原煤斗;2-给煤机;3-磨煤机;4-汽包;5-高温过热器;6-屏式过热器;7- 下降管;8-炉膛水冷壁;9-燃烧器;10-下联箱;11-低温过热器;12-再热 器;13-再热蒸汽出口;14-再热蒸汽入口;15-省煤器;16-给水;17-空气 预热器18-排粉风机;19-排渣装置;20-送风机;21-除尘器;22-引风 机;23-烟囱
长沙厘工大单能功单兜 锅炉结构与作原理 锅炉工作原理动 Page 29 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 29 Principles of Boiler 2023/9/23 锅 炉 工 作 原 理 动 画
络水与蒸汽工作流程 ◆给水进入省煤器，吸收烟气的热量，进入汽包： ◆与分离器出水混合，进下降管，分配到每根水冷壁管； ◆在水冷壁管中吸收火焰辐射热，形成汽水混合物； ◆向上流动，由汽水导管引入汽包，进行汽水分离。 ◆分离出的饱和水与给水混合进入下降管。 ◆分离出的饱和蒸汽从汽包顶部引出，进入各级过热器 ●主要有包覆过热器、屏式过热器、对流过热器等。 ◆形成过热蒸汽，被送到汽机高压缸。 ◆高压缸排汽被送到再热器，提高温度，再送到汽轮机 的中低压缸。 0 返回
长沙理工大学能动学院 Page 30 Principles of Boiler 2023/9/23 给水与蒸汽工作流程 ◆给水进入省煤器，吸收烟气的热量，进入汽包; ◆与分离器出水混合，进下降管，分配到每根水冷壁管; ◆在水冷壁管中吸收火焰辐射热，形成汽水混合物; ◆向上流动，由汽水导管引入汽包，进行汽水分离。 ◆分离出的饱和水与给水混合进入下降管。 ◆分离出的饱和蒸汽从汽包顶部引出，进入各级过热器 ⚫ 主要有包覆过热器、屏式过热器、对流过热器等。 ◆形成过热蒸汽，被送到汽机高压缸。 ◆高压缸排汽被送到再热器，提高温度，再送到汽轮机 的中低压缸
