业精于勤而元增1 音频故障维修 10.1.4音频接口与性能 ◆多声道声卡中，超低音声道没有包含全部音域，所以 在小数点后面加1（如7.1），表示超低音声道。 ◆SPDIF(数字音频接口)可以在一条线路上串行传输 多个声道的信号。 ◆SPDIF有SPDIF OUT和SPDIF IN两种接口。 ◆SPDIF分为同轴接口和光纤接口。 11 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 11 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能 多声道声卡中，超低音声道没有包含全部音域，所以 在小数点后面加1（如7.1），表示超低音声道。 SPDIF（数字音频接口）可以在一条线路上串行传输 多个声道的信号。 SPDIF有SPDIF OUT和SPDIF IN两种接口。 SPDIF分为同轴接口和光纤接口

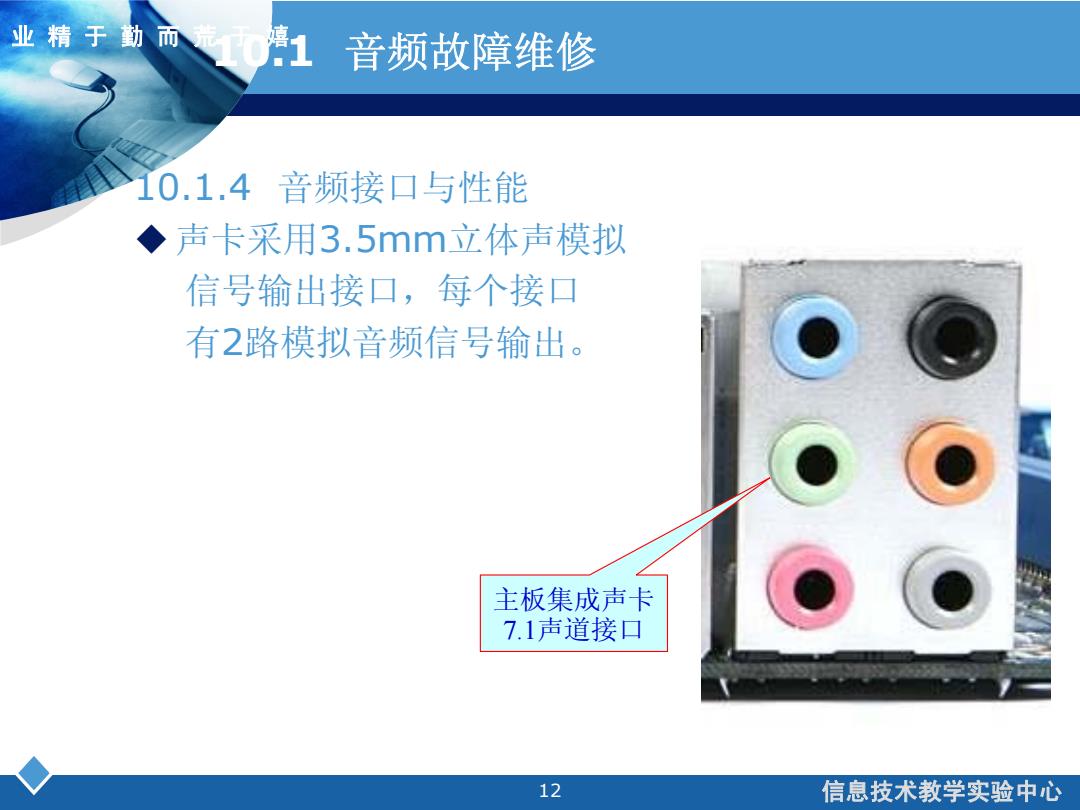

业精于勤而堪1 音频故障维修 10.1.4音频接口与性能 ◆声卡采用3.5mm立体声模拟 信号输出接口，每个接口 有2路模拟音频信号输出。 主板集成声卡 7.1声道接口 12 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 12 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能 声卡采用3.5mm立体声模拟 信号输出接口，每个接口 有2路模拟音频信号输出。 主板集成声卡 7.1声道接口
业精于勤而克1 音频故障维修 10.1.4音频接口与性能 123 AUD GND 1 AUD GND AUD FPOUT R 2 AUD RET R AUD MIC BIAS 4 AUD RET L AUD FPOUT L 3 AUD MIC IN 1开关型音频输出 2非开关型麦克输入 地 地 麦克输入已 麦克偏置 麦克输入 麦克插头的接法 左声道 右声道 耳机（音箱)的接法 13 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 13 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能

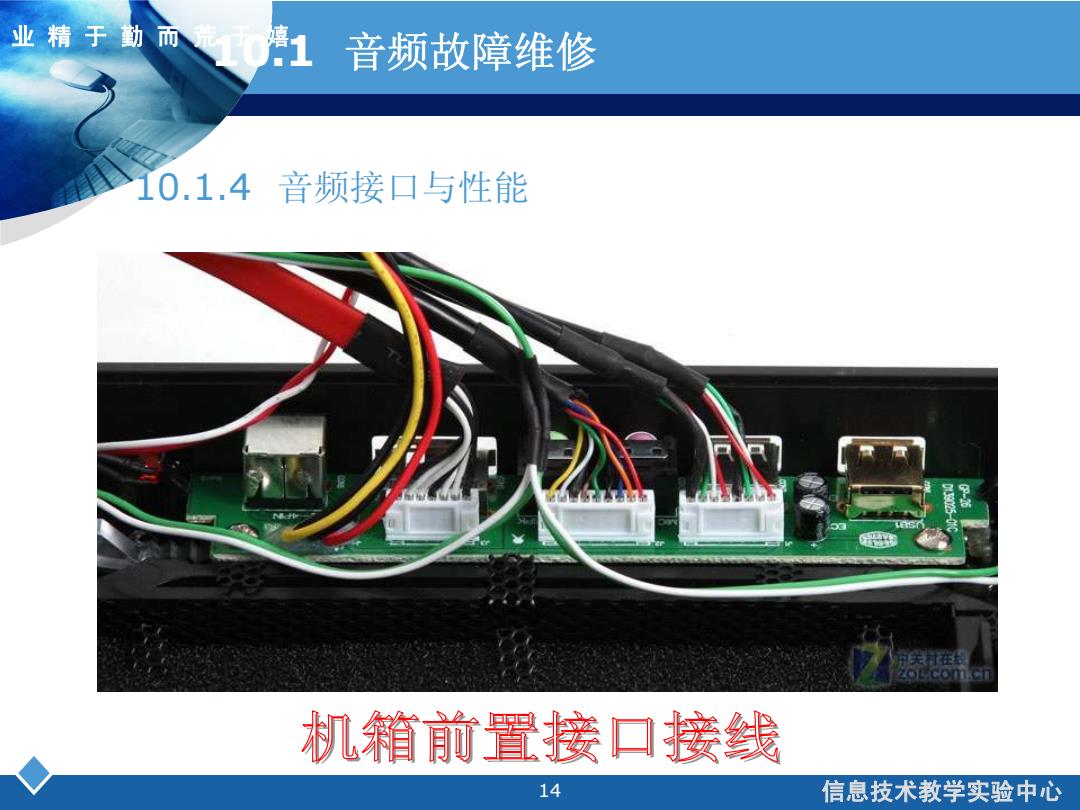

业精于勤而语1 音频故障维修 10.1.4音频接口与性能 关行在 zoL.com.cn 机箱前置接口接线 14 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 14 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能

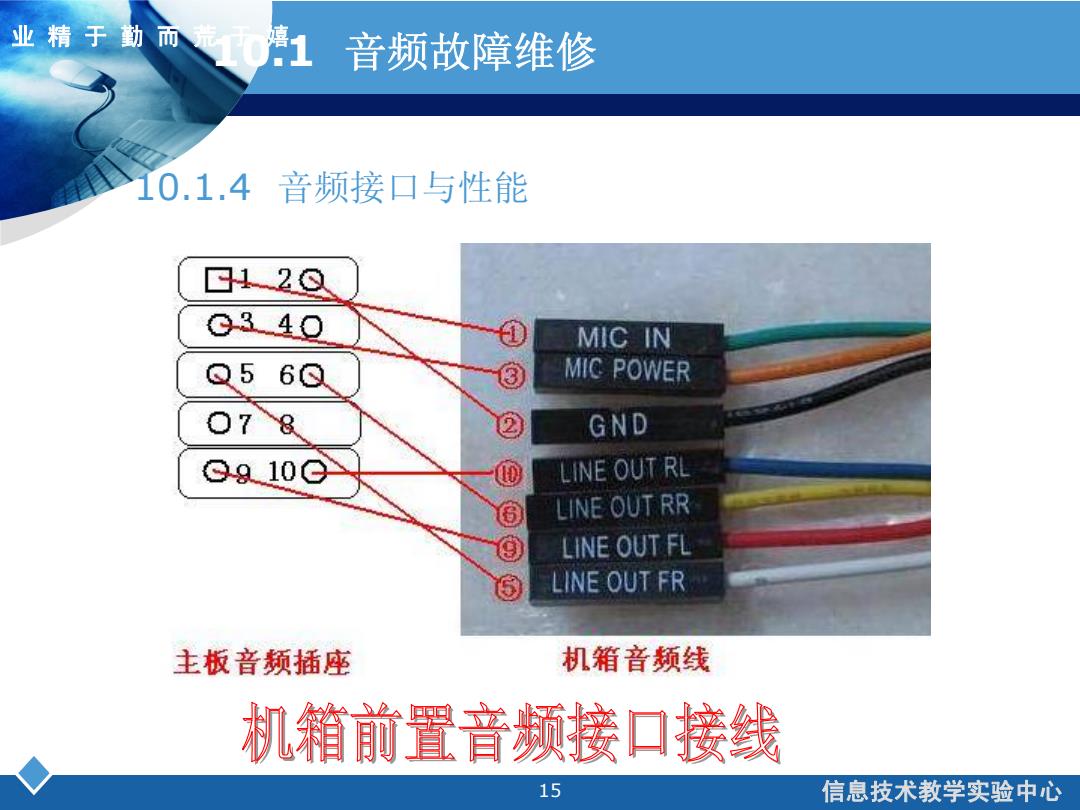

业精于勤而克语1 音频故障维修 10.1.4音频接口与性能 □12Q G340 MIC IN Q5 60 ③ MIC POWER O78 ② GND ⊙910G LINE OUT RL LINE OUT RR LINE OUT FL LINE OUT FR 主板音颍插座 机箱音颊线 机箱前置音频接口接钱 15 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 15 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能
