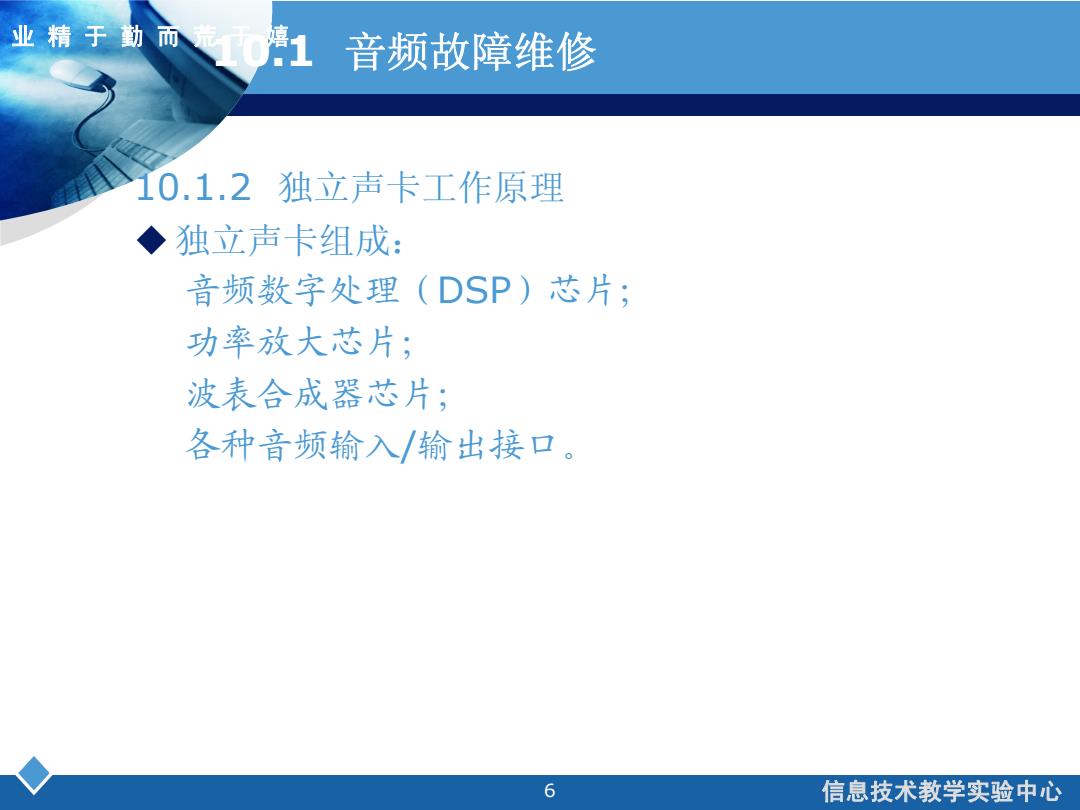

业精于勤而1音频故障维修 10.1.2独立声卡工作原理 ◆独立声卡组成： 音频数字处理(DSP)芯片； 功率放大芯片； 波表合成器芯片； 各种音频输入/输出接口。 6 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 6 业精于勤而荒于嬉 10.1 音频故障维修 10.1.2 独立声卡工作原理 独立声卡组成： 音频数字处理（DSP）芯片； 功率放大芯片； 波表合成器芯片； 各种音频输入/输出接口
业精于勤而层1 音频故障维修 10.1.2独立声卡工作原理 Line in 回回 线性输入 面板前置 音频接☐ AUX输入 S/PDIF输入S/PDIF输出 Line Out b⊙ 线性输出 运算放大器 CLK p⊙ SPK oo 音箱输出 D O o可 MIC 话简输入 ADC DSP 子卡扩 DAC 展插座 音频处理器 MIDI/Game 数字音乐 音色库ROM /游戏 PC总线接口 7 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 7 业精于勤而荒于嬉 10.1 音频故障维修 10.1.2 独立声卡工作原理

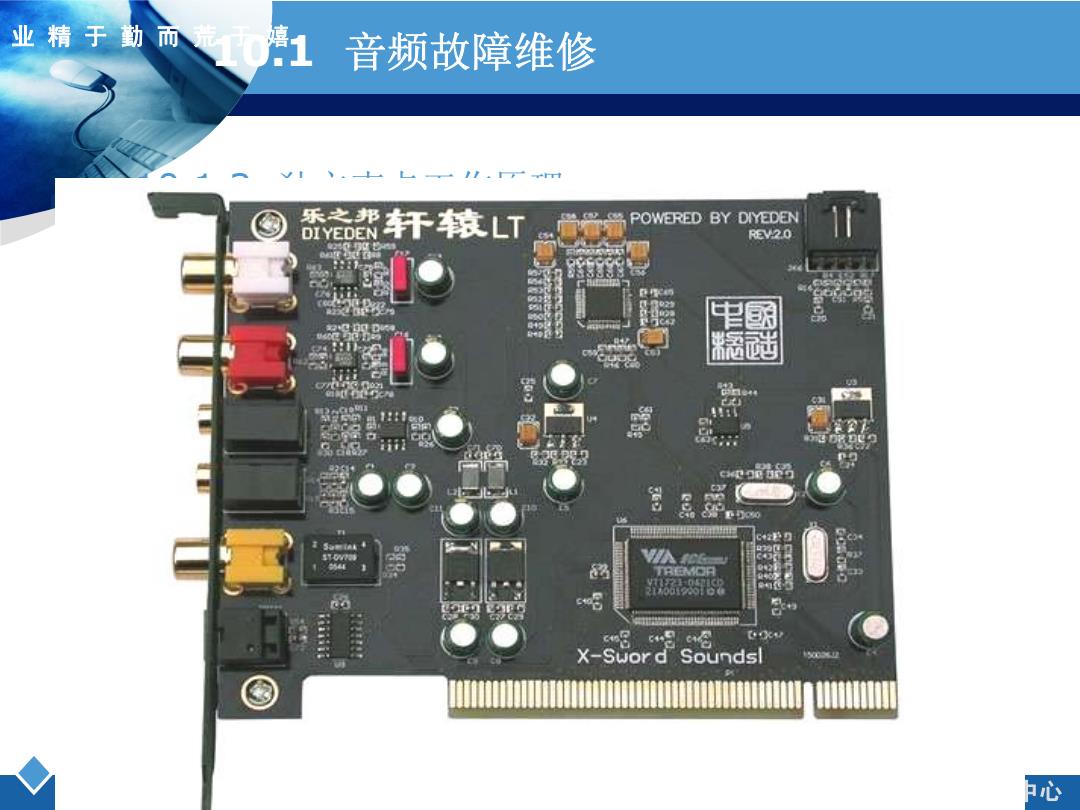

业精于勤而塘1 音频故障维修 v费轩辕LT 乐之邦 POWERED BY DIYEDEN 32.0 1 醚 留 【 X- Swor d Soundsl 归心
信息技术教学实验中心 业精于勤而荒于 嬉 8 业精于勤而荒于嬉 10.1 音频故障维修 10.1.2 独立声卡工作原理 独立声卡
业精于勤而堪1 音频故障维修 10.1.3集成声卡基本组成 ◆集成声卡设计规范：AC97和HAD。 ◆AC97采用软件和硬件混合处理音频技术。 ◆AC97规范中，声卡采样频率控制、MIDI波表合成、 3D音效处理、通道分配等功能集成在主板南桥芯片 中，因此AC97声卡加大了南桥芯片和CPU的负担。 9 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 9 业精于勤而荒于嬉 10.1 音频故障维修 10.1.3 集成声卡基本组成 集成声卡设计规范：AC97和HAD。 AC97采用软件和硬件混合处理音频技术。 AC97规范中，声卡采样频率控制、MIDI波表合成、 3D音效处理、通道分配等功能集成在主板南桥芯片 中，因此 AC97声卡加大了南桥芯片和CPU的负担
业精于勤而增1 音频故障维修 10.1.3集成声卡基本组成 ◆HAD(高保真音频)是Intel与杜比(Dolby)公司 合力推出的音频规范。 ◆HAD是为了取代AC97音频规范，它不能向下兼容 AC97标准。 ◆HDA支持设备感知和接口定义功能，每个接口的功能 可以随意设定。 10 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 10 业精于勤而荒于嬉 10.1 音频故障维修 10.1.3 集成声卡基本组成 HAD（高保真音频）是Intel与杜比（Dolby）公司 合力推出的音频规范。 HAD是为了取代AC97音频规范，它不能向下兼容 AC97标准。 HDA支持设备感知和接口定义功能 支持设备感知和接口定义功能，每个接口的功能 可以随意设定
