行成于思而荒于随 第7章外存系统故障维修 7.1闪存系统故障维修【重点】 7.2硬盘系统故障维修【重点】 7.3光盘系统故障维修 中国地质大学 罗元胜老师主讲
罗元胜老师主讲 1 行成于思而荒于随 中国地质大学 第7章 外存系统故障维修 外存系统故障维修 7.1 闪存系统故障维修【重点】 7.2 硬盘系统故障维修【重点】 7.3 光盘系统故障维修
业精于勤而花于捷 闪存系统故障维修 7.1.1闪存的基本类型 ◆闪存从EEPROM技术发展而来。 ◆优点：快速存储，永久存储，可利用现有的半导体工 艺生产。 ◆缺点：读写速度较DRAM慢，而且擦写次数有极限。 ◆读写特性：闪存以区块为单位进行数据擦除和写入， 区块大小为8KB~128KB。 2 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 2 业精于勤而荒于嬉 7.1 闪存系统故障维修 7.1.1 闪存的基本类型 闪存从EEPROM技术发展而来。 优点：快速存储，永久存储，可利用现有的半导体工 艺生产。 缺点：读写速度较DRAM慢，而且擦写次数有极限。 读写特性：闪存以区块为单位进行数据擦除和写入 闪存以区块为单位进行数据擦除和写入， 区块大小为8KB~128KB

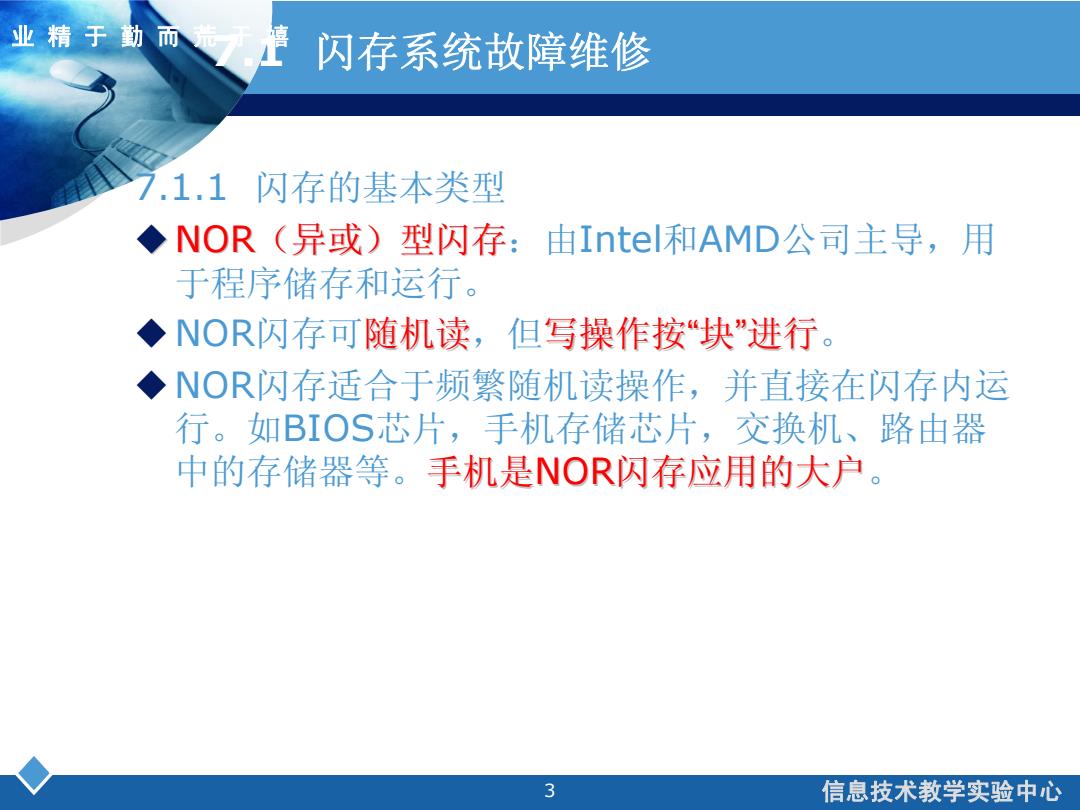

业精于勤而于情 闪存系统故障维修 7.1.1闪存的基本类型 ◆NOR(异或)型闪存：由Intel和AMD公司主导，用 于程序储存和运行。 ◆NOR闪存可随机读，但写操作按“块”进行。 ◆NOR闪存适合于频繁随机读操作，并直接在闪存内运 行。如BIOS芯片，手机存储芯片，交换机、路由器 中的存储器等。手机是NOR闪存应用的大户。 3 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 3 业精于勤而荒于嬉 7.1 闪存系统故障维修 7.1.1 闪存的基本类型 NOR（异或）型闪存 （异或）型闪存：由Intel和AMD公司主导，用 于程序储存和运行。 NOR闪存可随机读，但写操作按“块”进行。 NOR闪存适合于频繁随机读操作，并直接在闪存内运 行。如BIOS芯片，手机存储芯片，交换机、路由器 中的存储器等。手机是NOR闪存应用的大户 闪存应用的大户
业精于勤而于情 闪存系统故障维修 7.1.1闪存的基本类型 ◆NAND(与非)型闪存：大部分专利权掌握在东芝、 三星、SanDisk等公司。 ◆NAND闪存采用地址线和数据线复用技术。 ◆NAND闪存小数据块操作速度慢，而大数据块速度快。 ◆NAND闪存主要用来存储资料，如U盘、数码存储卡、 固态硬盘等。 4 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 4 业精于勤而荒于嬉 7.1 闪存系统故障维修 7.1.1 闪存的基本类型 NAND（与非 ）型闪存：大部分专利权掌握在东芝、 三星、SanDisk等公司。 NAND闪存采用地址线和数据线复用 地址线和数据线复用技术。 NAND闪存小数据块操作速度慢，而大数据块速度快。 NAND闪存主要用来存储资料，如U盘、数码存储卡、 固态硬盘等

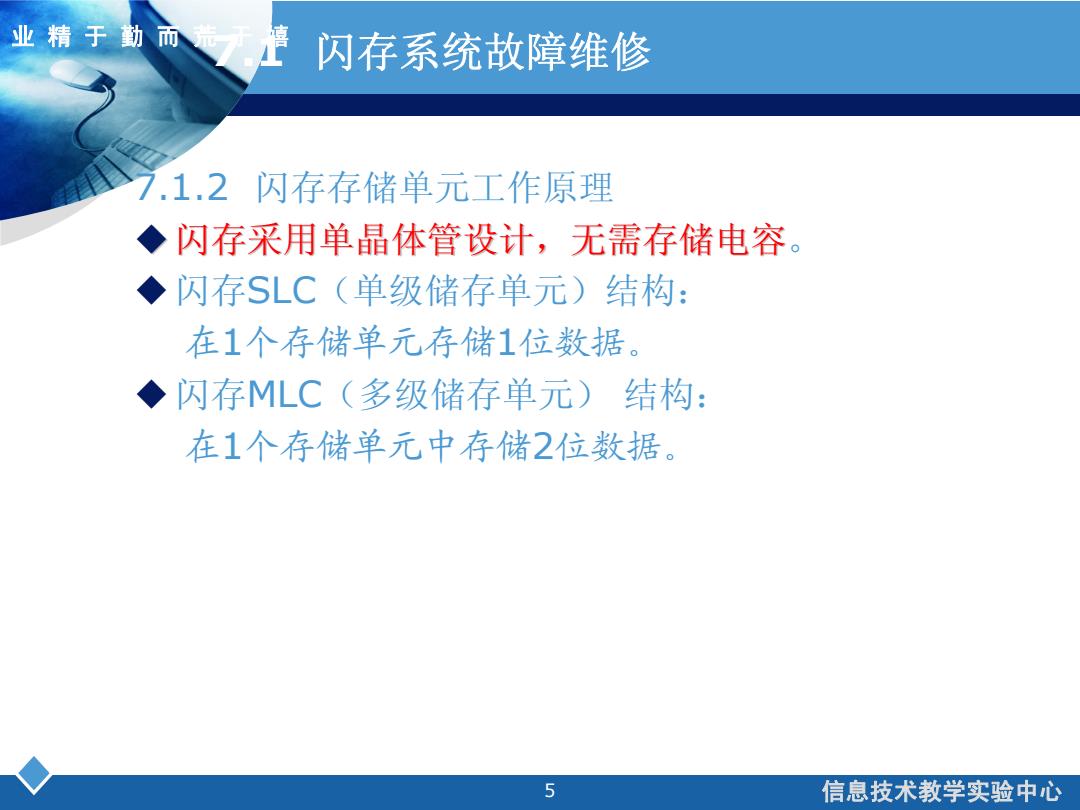

业精于勤而于捷 闪存系统故障维修 7.1.2闪存存储单元工作原理 ◆闪存采用单晶体管设计，无需存储电容。 ◆闪存SLC(单级储存单元)结构： 在1个存储单元存储1位数据。 ◆闪存MLC(多级储存单元)结构： 在1个存储单元中存储2位数据。 5 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 5 业精于勤而荒于嬉 7.1 闪存系统故障维修 7.1.2 闪存存储单元工作原理 闪存采用单晶体管设计，无需存储电容 闪存采用单晶体管设计，无需存储电容。 闪存SLC（单级储存单元）结构： 在1个存储单元存储1位数据。 闪存MLC（多级储存单元） 结构： 在1个存储单元中存储2位数据
