AC97与HD音频连接座针脚定义对比表 1 AC97 HIC IN 前置麦克输入 HD PORT 1L 模拟口1-左声道 2 AC97 HD GND 接地 3 AC97 MIC BIAS 麦克偏置电压 HD PORT 1R 模拟口1-右声道 4 AC97 VCC +5V HD PRESENCE# 低信号激活-当一个HD音颍接入时，该信号降为0，通知 BIOS有一个HD音缬连接到前置音颍接口。 5 AC97 FPOUT R 前置右声道输出 HD PORT 2R 模拟口2-右声道 6 AC97 RET R 前置右声道返回 HD SENSE1 RETIRN 前置音频插座1的侦测信号返回 7 AC97 HP ON 保留 HD SENSE SEND HD音频解码芯片发出的插座侦测传感信号 8 AC97 KEY 防呆（无针） HD 9 AC97 FPOUT L 前置左声道输出 HD PORT 2L 模拟口2-左声道 10AC97 RET L 前置左声道返回 HD SENSE2 RETIRN前置音频插座2的侦测信号返回
信息技术教学实验中心 业精于勤而荒于 嬉 16 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能

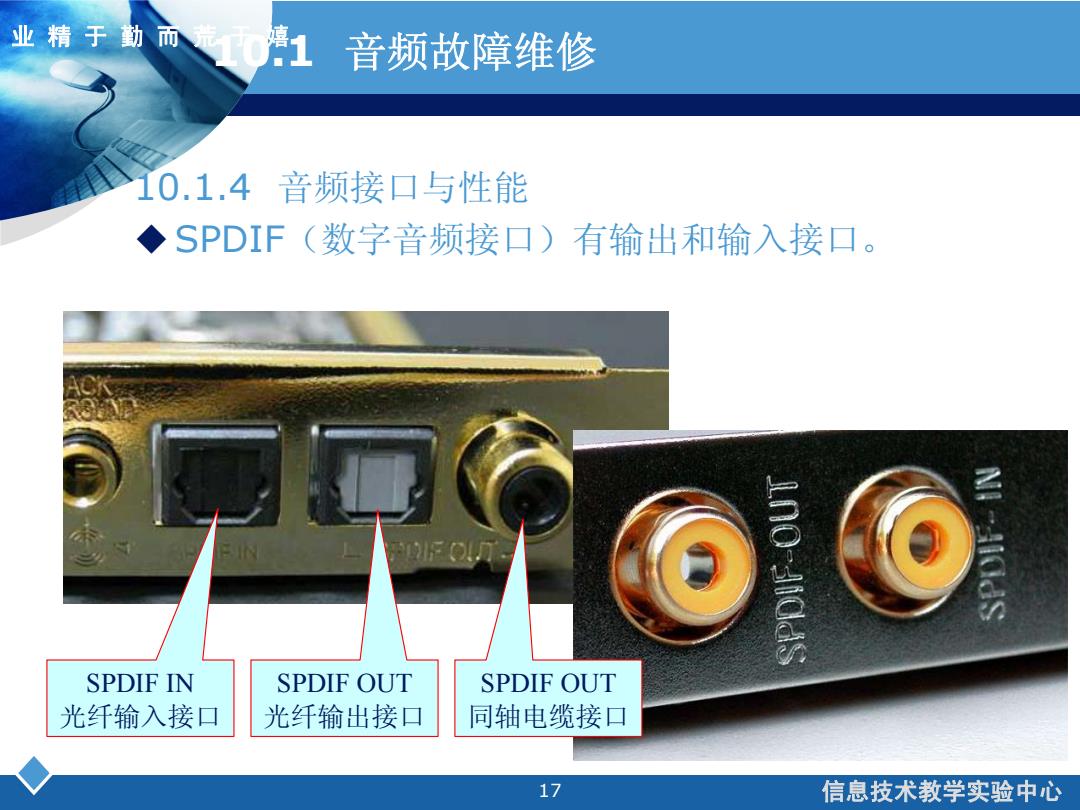

业精于勤而塘1 音频故障维修 10.1.4音频接口与性能 ◆SPDIF(数字音频接口)有输出和输入接口。 LnO-3idas SPDIF IN SPDIF OUT SPDIF OUT 光纤输入接口 光纤输出接口 同轴电缆接口 17 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 17 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能 SPDIF（数字音频接口）有输出和输入接口。 SPDIF IN 光纤输入接口 SPDIF OUT 同轴电缆接口 SPDIF OUT 光纤输出接口

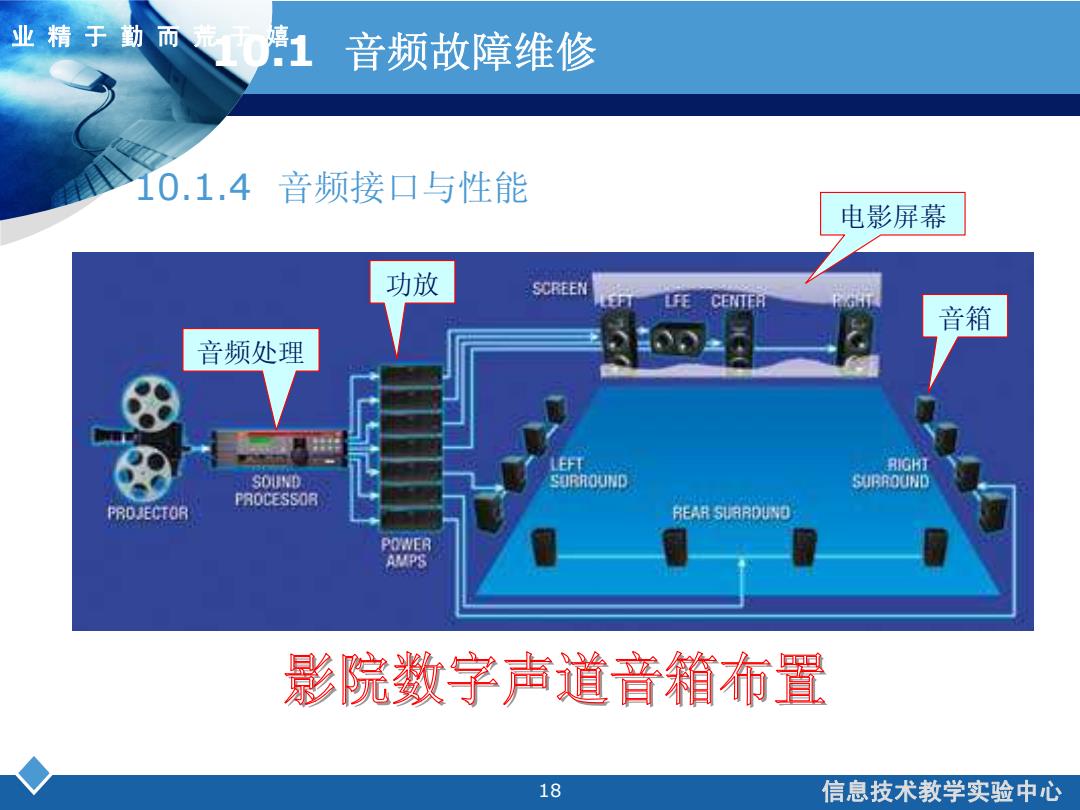

业精于勤而荒喜1 音频故障维修 10.1.4音频接口与性能 电影屏幕 功放 SCREEN E CENTER 音箱 音频处理 LEFT RIGHT SOUND SORROUND SURROUND PROCESSOR FPR00年0R REAR SURRDUNO POWER AMPS 影院数字声道音箱布置 18 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 18 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能 电影屏幕 功放 音频处理 音箱

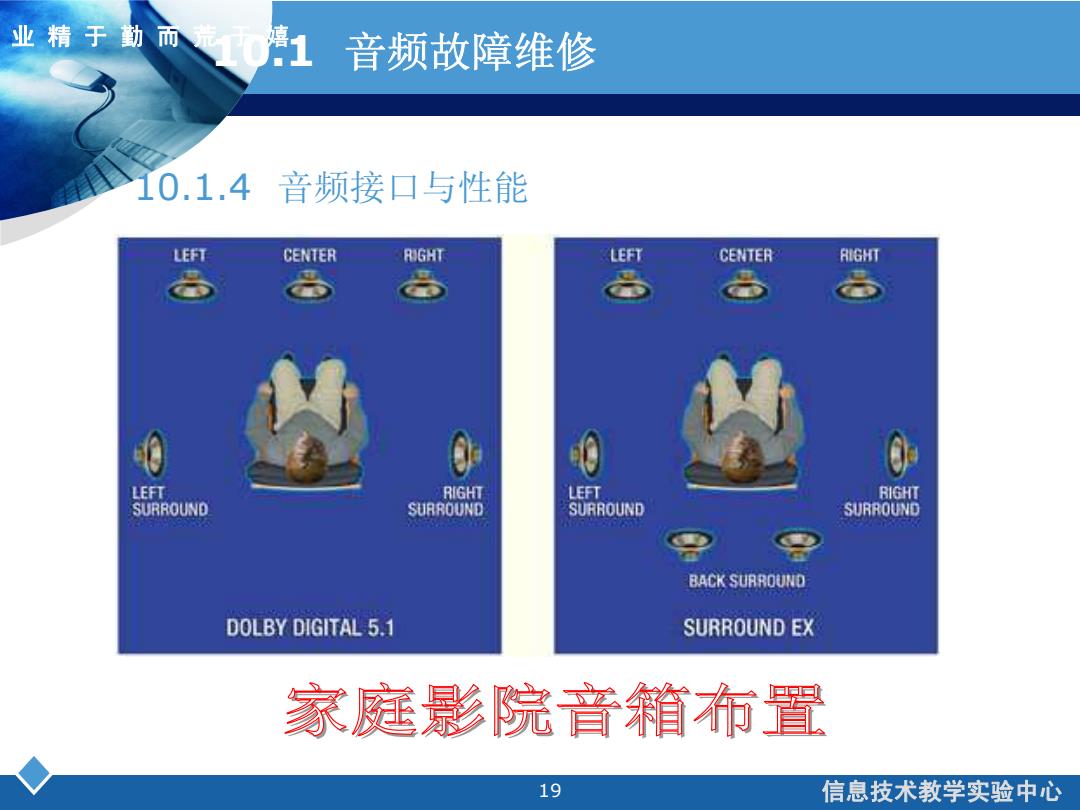

业精于勤而塘1 音频故障维修 10.1.4音频接口与性能 LEFT CENTER RIGHT LEFT CENTER RIGHT LEFT RIGHT LEFT RIGHT SURROUND SURROUND SURROUND SURROUND BACK SURROUND DOLBY DIGITAL 5.1 SURROUND EX 家庭影院音箱布置 19 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 19 业精于勤而荒于嬉 10.1 音频故障维修 10.1.4 音频接口与性能

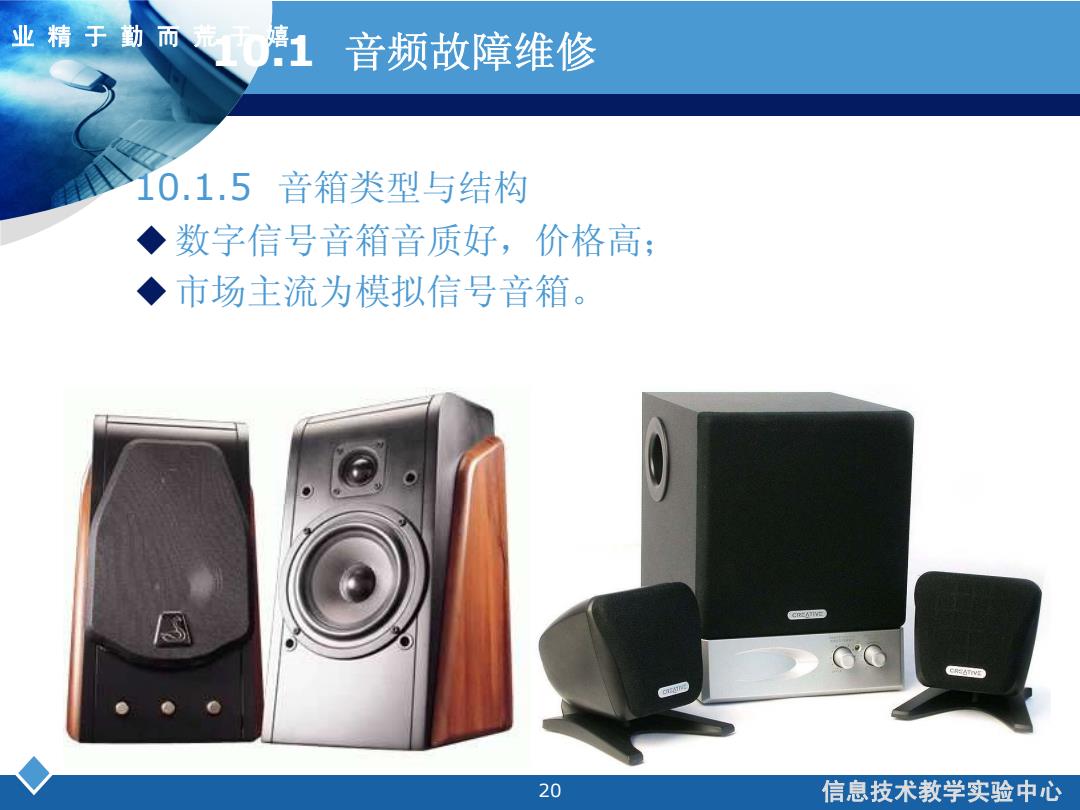

业精于勤而塘1 音频故障维修 10.1.5 音箱类型与结构 ◆数字信号音箱音质好，价格高： ◆市场主流为模拟信号音箱。 C 0'0 CR3ATVE 20 信息技术教学实验中心
信息技术教学实验中心 业精于勤而荒于 嬉 20 业精于勤而荒于嬉 10.1 音频故障维修 10.1.5 音箱类型与结构 数字信号音箱音质好，价格高； 市场主流为模拟信号音箱
