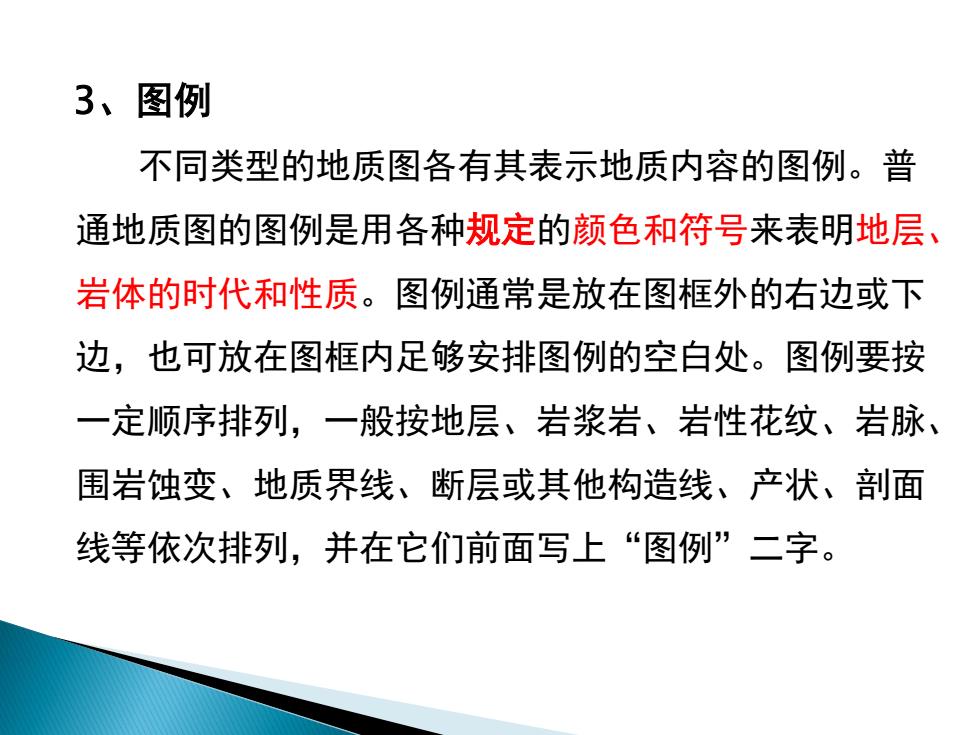

3、图例 不同类型的地质图各有其表示地质内容的图例。普 通地质图的图例是用各种规定的颜色和符号来表明地层、 岩体的时代和性质。图例通常是放在图框外的右边或下 边，也可放在图框内足够安排图例的空白处。图例要按 一定顺序排列，一般按地层、岩浆岩、岩性花纹、岩脉、 围岩蚀变、地质界线、断层或其他构造线、产状、剖面 线等依次排列，并在它们前面写上“图例”二字
3、图例 不同类型的地质图各有其表示地质内容的图例。普 通地质图的图例是用各种规定的颜色和符号来表明地层、 岩体的时代和性质。图例通常是放在图框外的右边或下 边，也可放在图框内足够安排图例的空白处。图例要按 一定顺序排列，一般按地层、岩浆岩、岩性花纹、岩脉、 围岩蚀变、地质界线、断层或其他构造线、产状、剖面 线等依次排列，并在它们前面写上“图例”二字

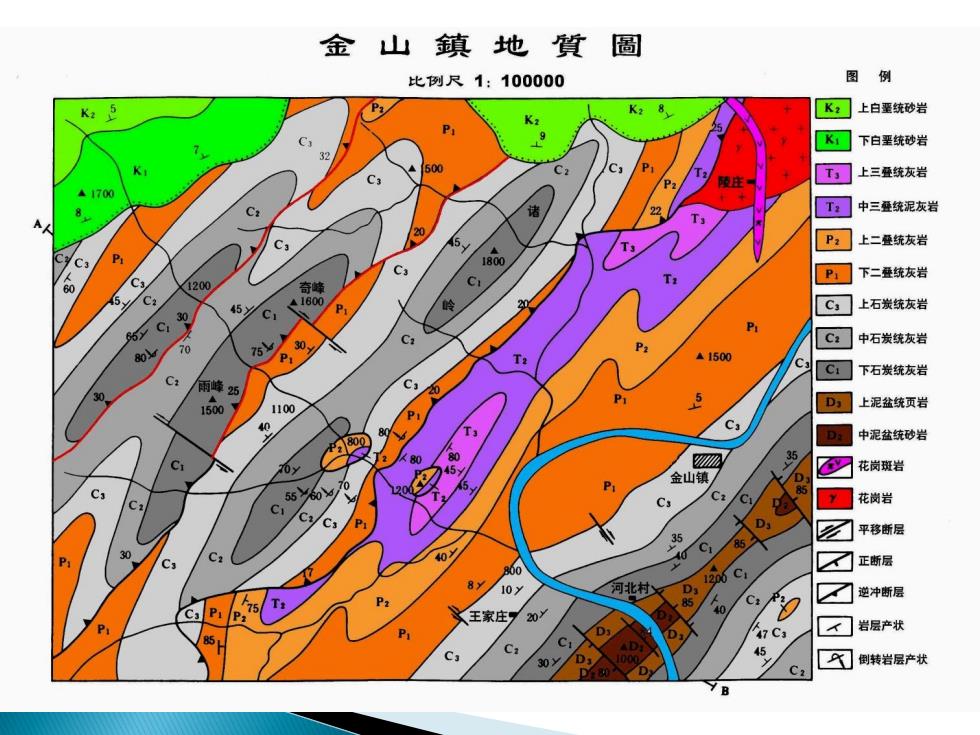

金山鎮地質圖 比例尺1：100000 图例 6 [K,幻上白垩统砂岩 下白垩统砂岩 T 上三叠统灰岩 70 中三叠统泥灰岩 上二叠统灰岩 C 1800 C 下二叠统灰岩 C 1200 奇蜂 45 C3 上石炭统灰岩 C 6 中石炭统灰岩 ▲1500 下石炭统灰岩 雨峰 25 150 1100 上泥盆统页岩 中泥盆统砂岩 花岗斑岩 金山镇 花岗岩 D 平移断层 正断层 C 8 10y 河北村 逆冲断层 王家庄 动 0 47C 岩层产状 30) 倒转岩层产状

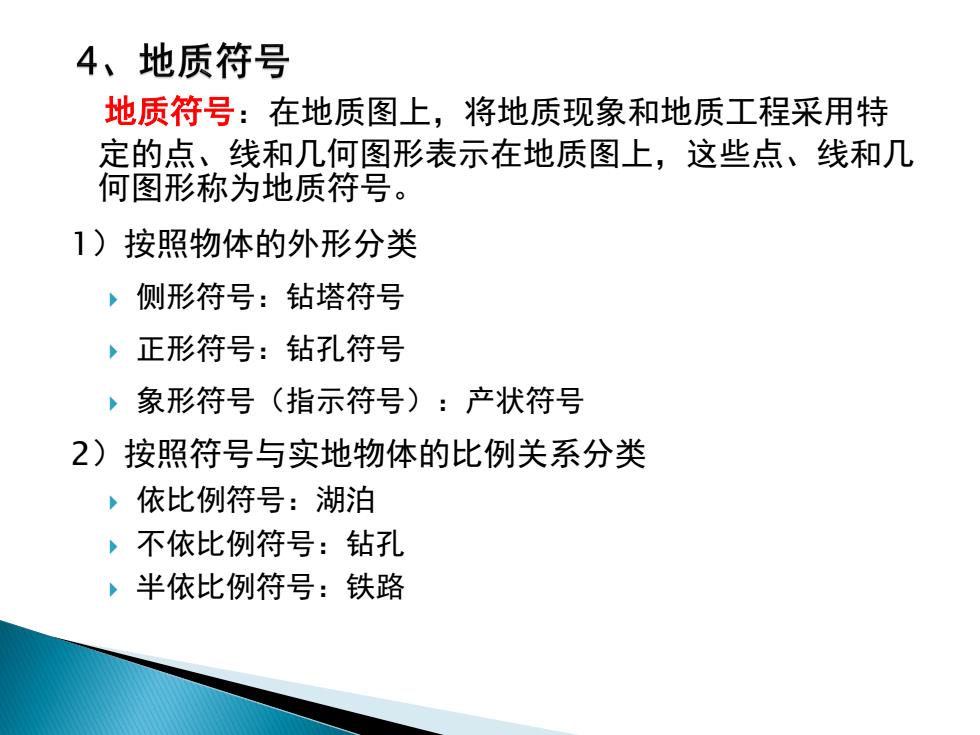

4、地质符号 地质符号：在地质图上，将地质现象和地质工程采用特 定的点、线和几何图形表示在地质图上，这些点、线和几 何图形称为地质符号。 1)按照物体的外形分类 ,侧形符号：钻塔符号 正形符号：钻孔符号 ,象形符号（指示符号）：产状符号 2)按照符号与实地物体的比例关系分类 ，依比例符号：湖泊 ，不依比例符号：钻孔 半依比例符号：铁路
地质符号：在地质图上，将地质现象和地质工程采用特 定的点、线和几何图形表示在地质图上，这些点、线和几 何图形称为地质符号。 1）按照物体的外形分类 侧形符号：钻塔符号 正形符号：钻孔符号 象形符号（指示符号）：产状符号 2）按照符号与实地物体的比例关系分类 依比例符号：湖泊 不依比例符号：钻孔 半依比例符号：铁路
5、地质界线 地质界线：是不同时代岩层之间的接触面与地面的 交线。通常用0.15mm粗的平滑的细线表示，细实线表 示实地填绘的地质界线，细虚线表示推测的地质界线。 “V”字形法则：相反相同 相同相反 相同相同
地质界线：是不同时代岩层之间的接触面与地面的 交线。通常用0.15mm粗的平滑的细线表示，细实线表 示实地填绘的地质界线，细虚线表示推测的地质界线。 “V”字形法则：相反相同 相同相反 相同相同

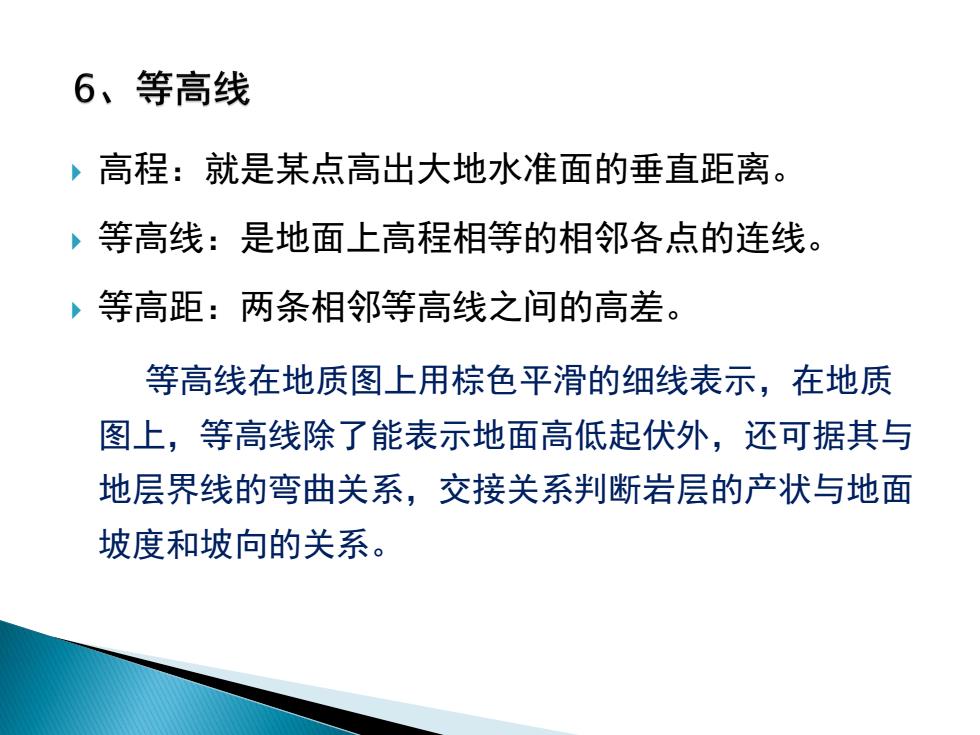

6、等高线 ,高程：就是某点高出大地水准面的垂直距离。 ,等高线：是地面上高程相等的相邻各点的连线。 ，等高距：两条相邻等高线之间的高差。 等高线在地质图上用棕色平滑的细线表示，在地质 图上，等高线除了能表示地面高低起伏外，还可据其与 地层界线的弯曲关系，交接关系判断岩层的产状与地面 坡度和坡向的关系
高程：就是某点高出大地水准面的垂直距离。 等高线：是地面上高程相等的相邻各点的连线。 等高距：两条相邻等高线之间的高差。 等高线在地质图上用棕色平滑的细线表示，在地质 图上，等高线除了能表示地面高低起伏外，还可据其与 地层界线的弯曲关系，交接关系判断岩层的产状与地面 坡度和坡向的关系
