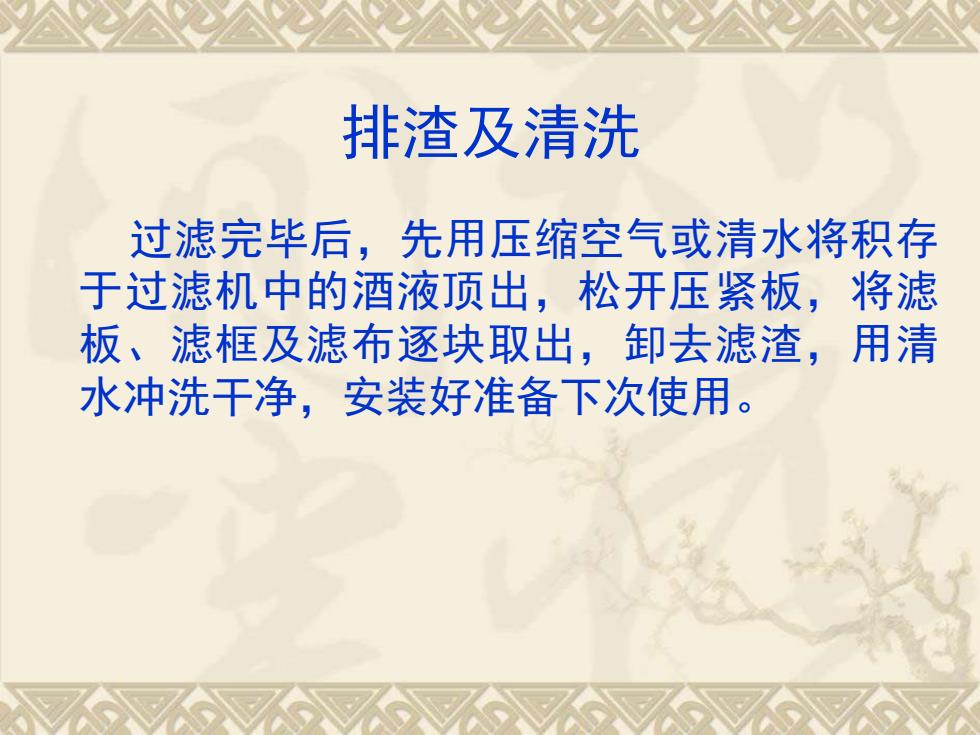

排渣及清洗 过滤完毕后，先用压缩空气或清水将积存 于过滤机中的酒液顶出，松开压紧板，将滤 板、滤框及滤布逐块取出，卸去滤渣，用清 水冲洗干净，安装好准备下次使用
排渣及清洗 过滤完毕后，先用压缩空气或清水将积存 于过滤机中的酒液顶出，松开压紧板，将滤 板、滤框及滤布逐块取出，卸去滤渣，用清 水冲洗干净，安装好准备下次使用
§2水平圆盘式硅藻土过滤机 ·A-机壳；B-原料泵； C-循环桶；D-计量 泵；E-流量计；F- 15 视镜；G-电动机； H-安全阀；L-碟形 活门操作手柄；M 粗滤器；N-残渣过 滤器；0-压力表； P-视镜；Q-清洗喷 水管；1~18阀 门。 过滤机结构图
§2水平圆盘式硅藻土过滤机 ❖ A-机壳；B-原料泵； C-循环桶；D-计量 泵；E-流量计；F- 视镜；G-电动机； H-安全阀；L-碟形 活门操作手柄；M- 粗滤器；N-残渣过 滤器；O-压力表； P-视镜；Q-清洗喷 水管；1～18阀 门。 17 7 E L 2 G O A H 8 6 18 3 4 F B 10 9 1 M 11 5 12 13 14 D Q C 15 16 N P 过滤机结构图

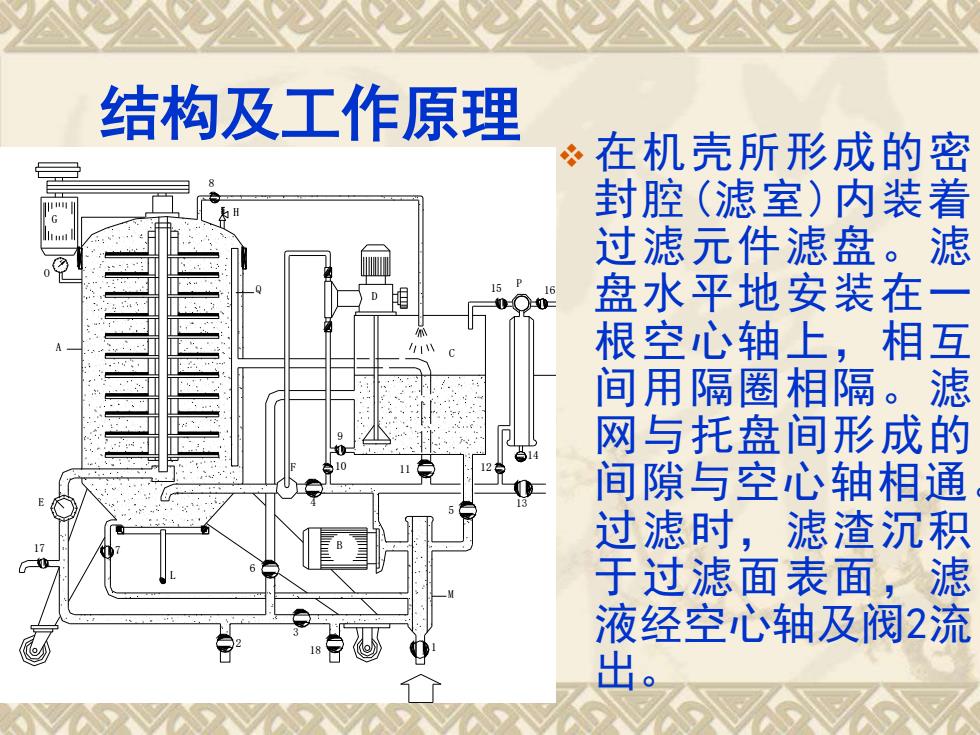

结构及工作原理 在机壳所形成的密 封腔（滤室）内装着 过滤元件滤盘。滤 盘水平地安装在一 根空心轴上，相互 间用隔圈相隔。滤 网与托盘间形成的 间隙与空心轴相通 过滤时，滤渣沉积 于过滤面表面，滤 液经空心轴及阀2流 出
结构及工作原理 ❖ 在机壳所形成的密 封腔(滤室)内装着 过滤元件滤盘。滤 盘水平地安装在一 根空心轴上，相互 间用隔圈相隔。滤 网与托盘间形成的 间隙与空心轴相通。 过滤时，滤渣沉积 于过滤面表面，滤 液经空心轴及阀2流 出。 17 7 E L 2 G O A H 8 6 18 3 4 F B 10 9 1 M 11 5 12 13 14 D Q C 15 16 N P
过滤机滤板结 构及安装剖视 ÷滤盘上表面是由细钢 丝网形成的过滤面； 下表面为托盘，起接 滤液的作用。细钢丝 网与托盘间夹着一层 粗钢丝网
过滤机滤板结 构及安装剖视 ❖ 滤盘上表面是由细钢 丝网形成的过滤面； 下表面为托盘，起接 滤液的作用。细钢丝 网与托盘间夹着一层 粗钢丝网
过滤操作 ·助滤剂预涂层的敷设 过滤 ·残液过滤 。排渣 清洗
过滤操作 ❖ 助滤剂预涂层的敷设 ❖ 过滤 ❖ 残液过滤 ❖ 排渣 ❖ 清洗
