自动控制原理 工业领域 中国幕墙网制作 ALwindoor.com RYKO 德国St山rtz( 产品个介绍 门窗自动加工生产线（框架的切割、钻孔、组合、放置 等均由机器完成) 总之，控制技术已无处不在。 只要是能够替代人来完成某种事情的系统或设备，均 有自动控制技术的存在。尽管自动控制系统各式各样 结构和用途各不相同，但将它们抽象之后的基本原理 都是一样的。 6
自动控制原理 6 门窗自动加工生产线（框架的切割、钻孔、组合、放置 等均由机器完成） ……………… 总之，控制技术已无处不在。 只要是能够替代人来完成某种事情的系统或设备，均 有自动控制技术的存在。尽管自动控制系统各式各样， 结构和用途各不相同，但将它们抽象之后的基本原理 都是一样的。 工业领域 6
自动控制原理 2、自动控制理论 自动控制理论正是在解决这些实际技术问题的 过程中逐步形成和发展起来的，是研究自动控制 共同规律的技术科学。 按其发展的不同阶段，可把自动控制理论分为 经典控制理论（自动控制原理）和现代控制理论 两大部分。 77
自动控制原理 7 2、自动控制理论 ◼ 自动控制理论正是在解决这些实际技术问题的 过程中逐步形成和发展起来的，是研究自动控制 共同规律的技术科学。 ◼ 按其发展的不同阶段，可把自动控制理论分为 经典控制理论（自动控制原理）和现代控制理论 两大部分。 7
自动控制原理 ■经典控制理论 一以传递函数为基础，主要研究单输入-单输 出、线性定常系统的分析和设计问题。 ■ 现代控制理论 采用以状态为基础的状态空间法，主要研究 具有高性能、高精度的多变量变参数系统的 最优控制问题。 ■目前，自动控制理论还在继续发展，正 向以控制论、信息论、仿生学为基础的 智能控制理论方向深入。 88
自动控制原理 8 ◼经典控制理论 –以传递函数为基础，主要研究单输入-单输 出、线性定常系统的分析和设计问题。 ◼现代控制理论 –采用以状态为基础的状态空间法，主要研究 具有高性能、高精度的多变量变参数系统的 最优控制问题。 ◼目前，自动控制理论还在继续发展，正 向以控制论、信息论、仿生学为基础的 智能控制理论方向深入。 8

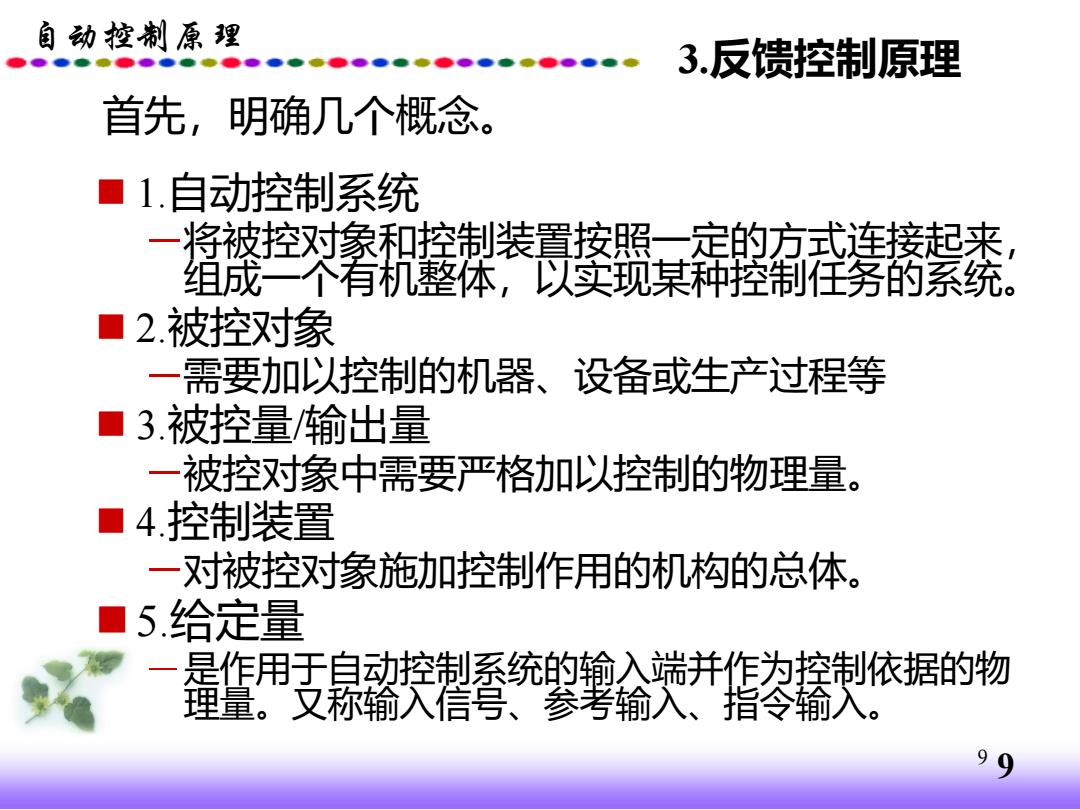

自动控制原理 3.反馈控制原理 首先，明确几个概念。 ■1.自动控制系统 一将被控对象和控制装置按照一定的方式连接起来 组成一个有机整体，以实现某种控制任务的系统。 ■2被控对象 一 需要加以控制的机器、设备或生产过程等 ■3.被控量/输出量 一 被控对象中需要严格加以控制的物理量。 ■4.控制装置 一对被控对象施加控制作用的机构的总体。 ■5给定量 是作用于自动控制系统的输入端并作为控制依据的物 理量。又称输入信号、参考输入、指令输入
自动控制原理 9 首先，明确几个概念。 ◼ 1.自动控制系统 –将被控对象和控制装置按照一定的方式连接起来， 组成一个有机整体，以实现某种控制任务的系统。 ◼ 2.被控对象 –需要加以控制的机器、设备或生产过程等 ◼ 3.被控量/输出量 –被控对象中需要严格加以控制的物理量。 ◼ 4.控制装置 –对被控对象施加控制作用的机构的总体。 ◼ 5.给定量 – 是作用于自动控制系统的输入端并作为控制依据的物 理量。又称输入信号、参考输入、指令输入。 9 3.反馈控制原理
自动控制原理 ■6.反馈控制系统 一将被控对象和控制装置按照反馈控制原理组成的 控制系统。 ■7.反馈控制原理 在反馈控制系统中，控制装置对被控对象施加的 控制作痈，是取自被控量的反馈信息，用来不断 修正被控量和输入量之间的偏差，从而实现对被 控对象进行控制的任务。 ■8.反馈 常. 我们把取出输出量送回到输入端，并与输入信 遭产空生美号过程系劣奴费。 ■9.负反馈/正反馈 若反馈的信号是与输入信号相诚，使产生的偏差 越来越小，则称之为负反馈。反之，为正反馈。 1910
自动控制原理 10 ◼ 6.反馈控制系统 –将被控对象和控制装置按照反馈控制原理组成的 控制系统。 ◼ 7.反馈控制原理 –在反馈控制系统中，控制装置对被控对象施加的 控制作用，是取自被控量的反馈信息，用来不断 修正被控量和输入量之间的偏差，从而实现对被 控对象进行控制的任务。 ◼ 8.反馈 – 通常，我们把取出输出量送回到输入端，并与输入信 号相比较产生偏差信号的过程称为反馈。 ◼ 9.负反馈/正反馈 –若反馈的信号是与输入信号相减，使产生的偏差 越来越小，则称之为负反馈。反之，为正反馈。 10
