10000X 100X 1000X
100X 1000X 10000X

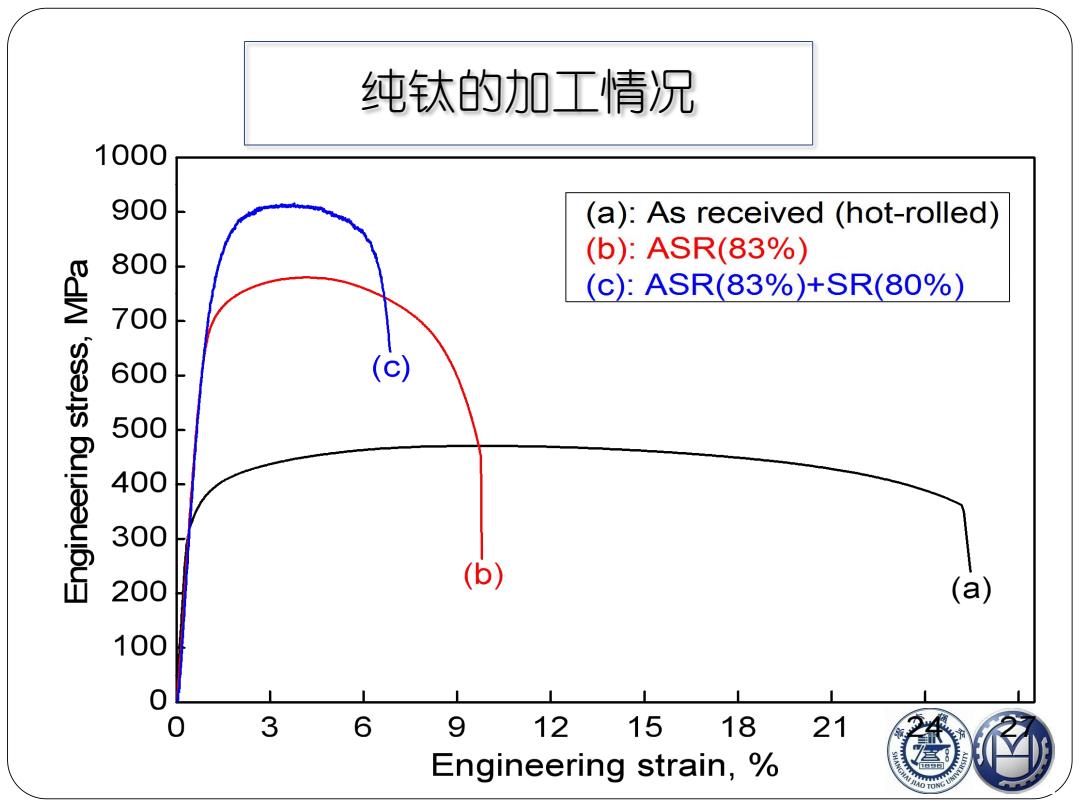

纯钛的加工情况 1000 900 (a):As received (hot-rolled) (b):ASR(83%) (C:ASR(83%)+SR(80%) (c) (6) (a) 100 0 3 6 9 12 15 18 21 Engineering strain,%
纯钛的加工情况

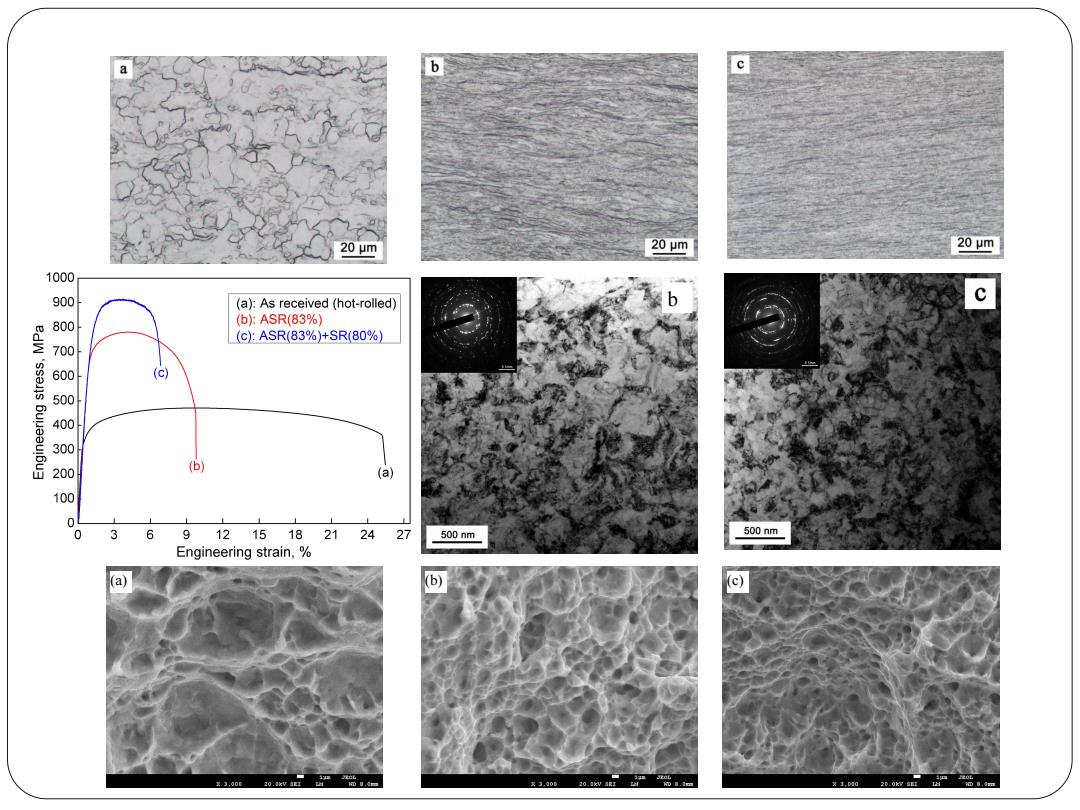

20μm 20μm 20m 100 (a):As received (hot-rolled) c (b):ASR(83%) 新就饰新 (C:ASR(83%)+SR(80%) (C) (b) (a) 100 0 369121518212427 500nm 500nm Engineering strain, (a) (b) (c) 3.000 20:akV EI 33.000 。. 装1,010 20.0k年
(a) (b) (c) b
形变过程中的材料性能演化 4线 92111010 生4 先U 心0“业tt铜 0145m99
形变过程中的材料性能演化
形变过程中的材料性能演化 70 120 800 60 1040钢(0. 700 100 50 600 80 8 40 500 60 (sx)youons pjoA 黄钺 400 黄铜 30 田 300 铜 20 40 200 10 (0.4% 20 100 铜 0 10 20 30 40 50 60 70 0 10 20 30 40 5060 0 冷塑性变形量 冷塑性变形量
形变过程中的材料性能演化 冷塑性变形量，% 屈 服 强 度，M P a 1040钢(0.4%C) 黄铜 铜 冷塑性变形量，% 伸 长 率，% 1040钢 (0.4%C) 黄铜 铜
