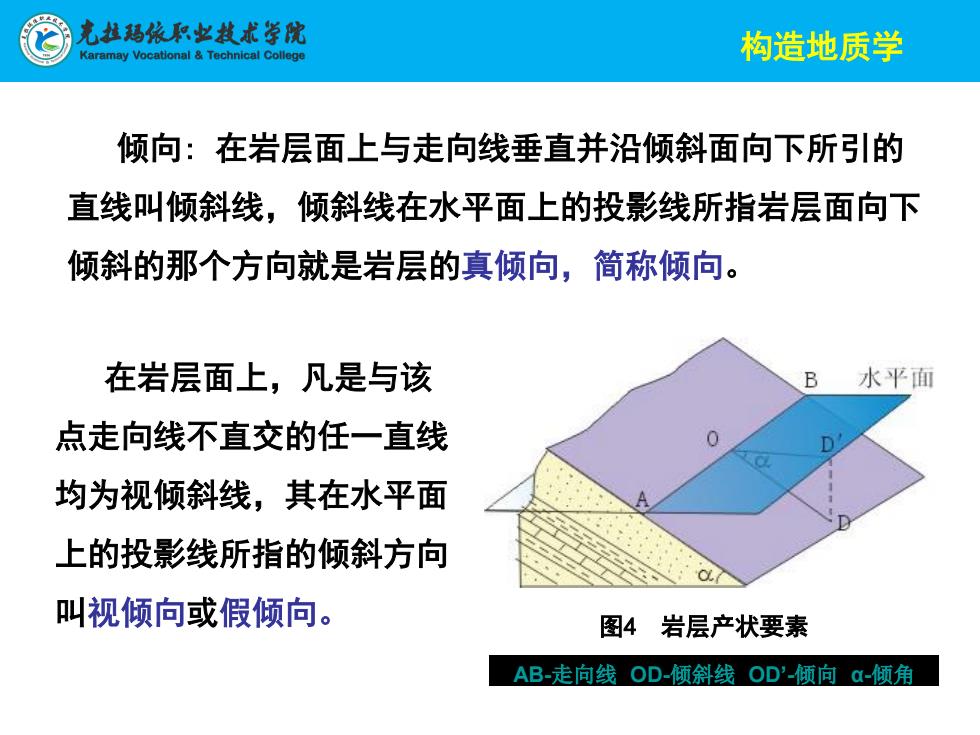

光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 倾向：在岩层面上与走向线垂直并沿倾斜面向下所引的 直线叫倾斜线，倾斜线在水平面上的投影线所指岩层面向下 倾斜的那个方向就是岩层的真倾向，简称倾向。 在岩层面上，凡是与该 水平面 点走向线不直交的任一直线 均为视倾斜线，其在水平面 上的投影线所指的倾斜方向 叫视倾向或假倾向。 图4岩层产状要素 AB-走向线，OD-倾斜线OD'-倾向α-倾角
构造地质学 在岩层面上，凡是与该 点走向线不直交的任一直线 均为视倾斜线，其在水平面 上的投影线所指的倾斜方向 叫视倾向或假倾向。 倾向: 在岩层面上与走向线垂直并沿倾斜面向下所引的 直线叫倾斜线，倾斜线在水平面上的投影线所指岩层面向下 倾斜的那个方向就是岩层的真倾向，简称倾向。 AB-走向线 OD-倾斜线 OD’-倾向 α-倾角 图4 岩层产状要素
完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 倾角：岩层的倾斜线及其在水平面上的投影线之间的夹 角就是岩层的倾角，又称真倾角。 视倾斜线和它在水平面 B 上的投影线之间的夹角叫视 水平面 倾角或假倾角。一点上可有 许多视倾斜线，因而也就有 许多视倾角，这些视倾角都 比该点的真倾角小。 图4岩层产状要素 AB-走向线OD-倾斜线OD'-倾向α-倾角
构造地质学 视倾斜线和它在水平面 上的投影线之间的夹角叫视 倾角或假倾角。一点上可有 许多视倾斜线，因而也就有 许多视倾角，这些视倾角都 比该点的真倾角小。 倾角: 岩层的倾斜线及其在水平面上的投影线之间的夹 角就是岩层的倾角，又称真倾角。 AB-走向线 OD-倾斜线 OD’-倾向 α-倾角 图4 岩层产状要素
