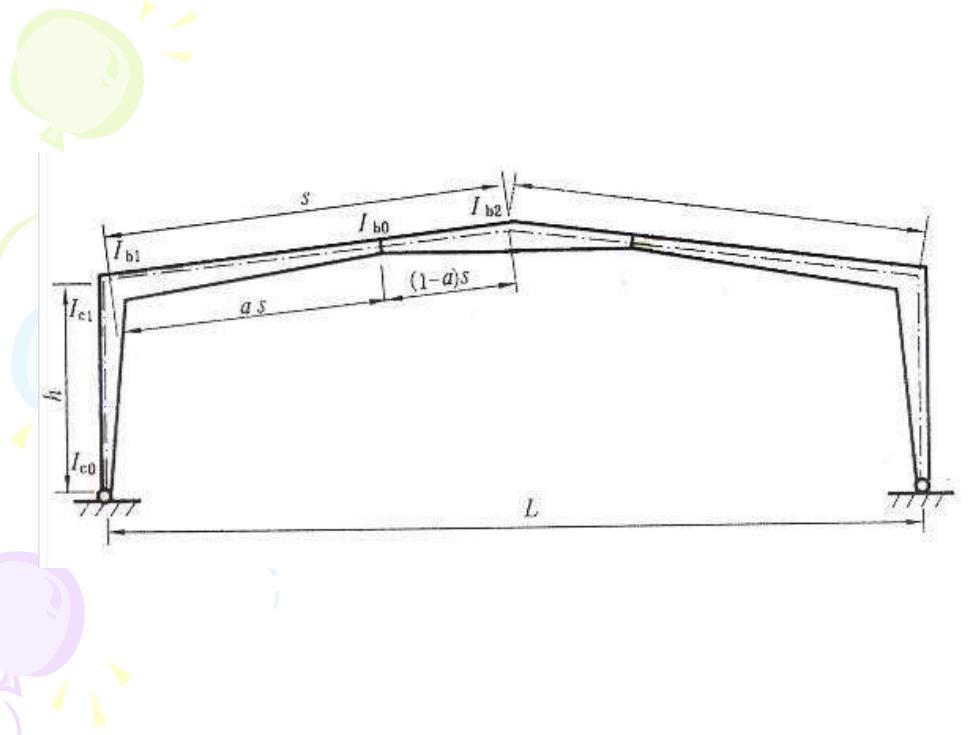

4 (1-a5 L

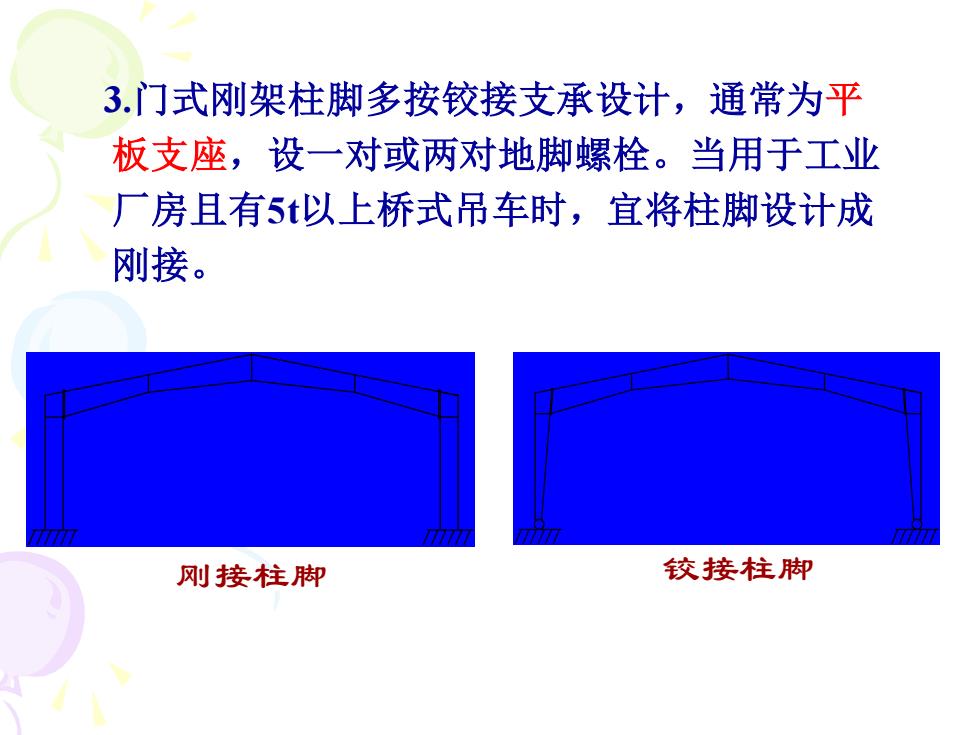

3.门式刚架柱脚多按铰接支承设计，通常为平 板支座，设一对或两对地脚螺栓。当用于工业 厂房且有5t以上桥式吊车时，宜将柱脚设计成 刚接。 刚接柱脚 铰接柱脚
3.门式刚架柱脚多按铰接支承设计，通常为平 板支座，设一对或两对地脚螺栓。当用于工业 厂房且有5t以上桥式吊车时，宜将柱脚设计成 刚接。 刚接柱脚 铰接柱脚

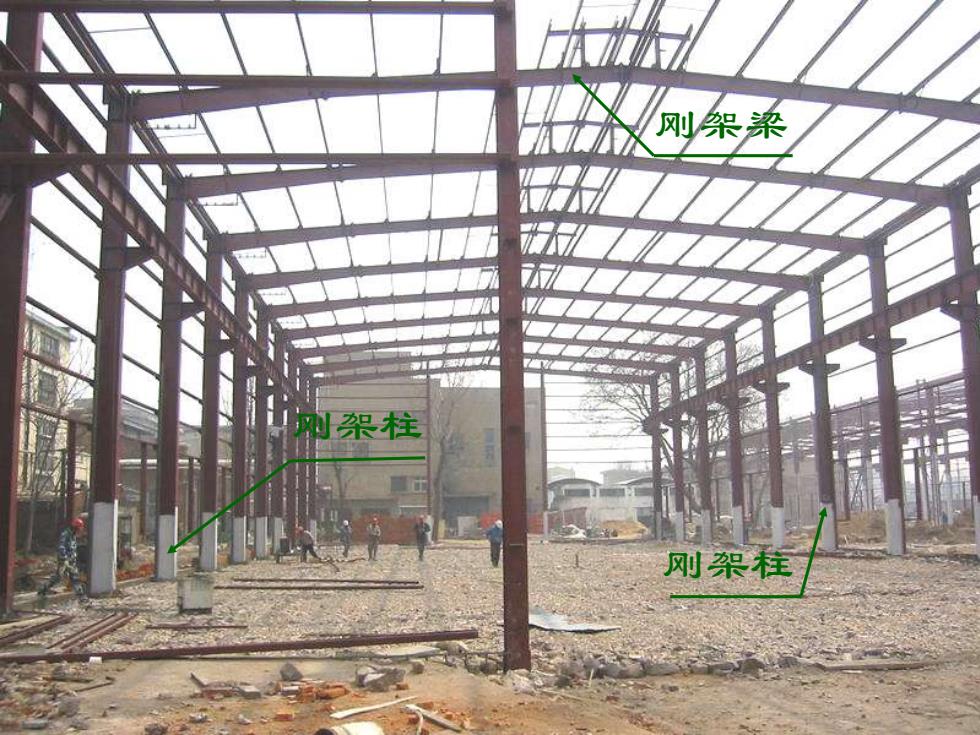

刚架梁 架柱 风刚架柱
刚架梁 刚架柱 刚架柱

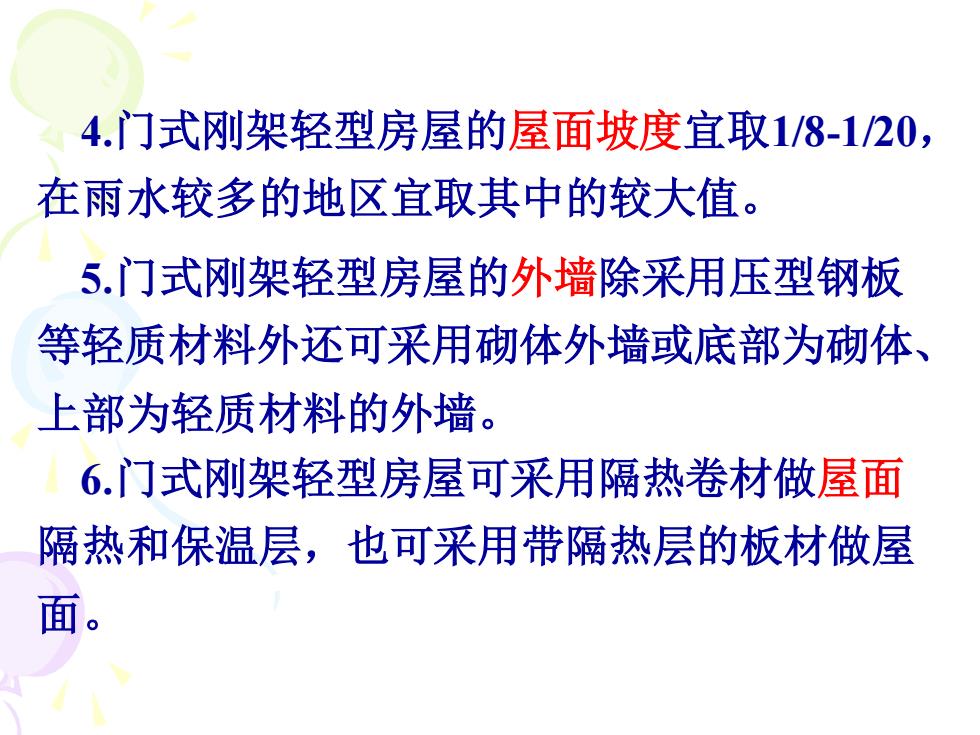

4.门式刚架轻型房屋的屋面坡度宜取1/8-120， 在雨水较多的地区宜取其中的较大值。 5.门式刚架轻型房屋的外墙除采用压型钢板 等轻质材料外还可采用砌体外墙或底部为砌体、 上部为轻质材料的外墙。 6.门式刚架轻型房屋可采用隔热卷材做屋面 隔热和保温层，也可采用带隔热层的板材做屋 面
4.门式刚架轻型房屋的屋面坡度宜取1/8-1/20， 在雨水较多的地区宜取其中的较大值。 5.门式刚架轻型房屋的外墙除采用压型钢板 等轻质材料外还可采用砌体外墙或底部为砌体、 上部为轻质材料的外墙。 6.门式刚架轻型房屋可采用隔热卷材做屋面 隔热和保温层，也可采用带隔热层的板材做屋 面

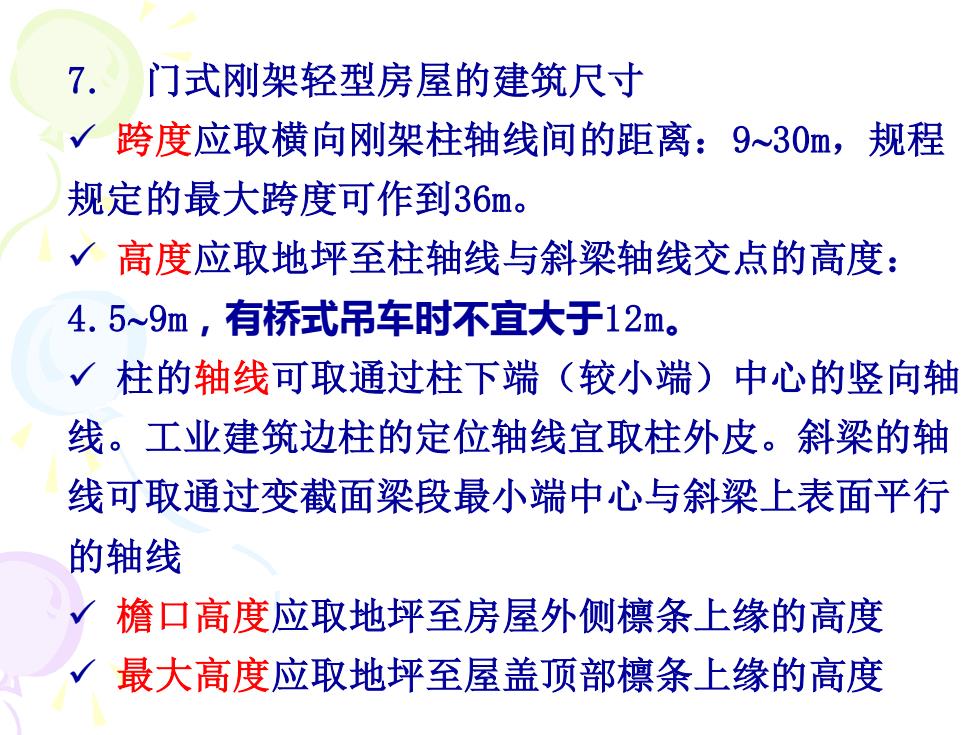

7.门式刚架轻型房屋的建筑尺寸 √跨度应取横向刚架柱轴线间的距离：9~30血，规程 规定的最大跨度可作到36m。 √高度应取地坪至柱轴线与斜梁轴线交点的高度： 4.5~9m,有桥式吊车时不宜大于12m。 √柱的轴线可取通过柱下端（较小端）中心的竖向轴 线。工业建筑边柱的定位轴线宜取柱外皮。斜梁的轴 线可取通过变截面梁段最小端中心与斜梁上表面平行° 的轴线 √檐口高度应取地坪至房屋外侧檩条上缘的高度 √最大高度应取地坪至屋盖顶部檩条上缘的高度
7. 门式刚架轻型房屋的建筑尺寸 ✓ 跨度应取横向刚架柱轴线间的距离：930m，规程 规定的最大跨度可作到36m。 ✓ 高度应取地坪至柱轴线与斜梁轴线交点的高度： 4.59m，有桥式吊车时不宜大于12m。 ✓ 柱的轴线可取通过柱下端（较小端）中心的竖向轴 线。工业建筑边柱的定位轴线宜取柱外皮。斜梁的轴 线可取通过变截面梁段最小端中心与斜梁上表面平行 的轴线 ✓ 檐口高度应取地坪至房屋外侧檩条上缘的高度 ✓ 最大高度应取地坪至屋盖顶部檩条上缘的高度
