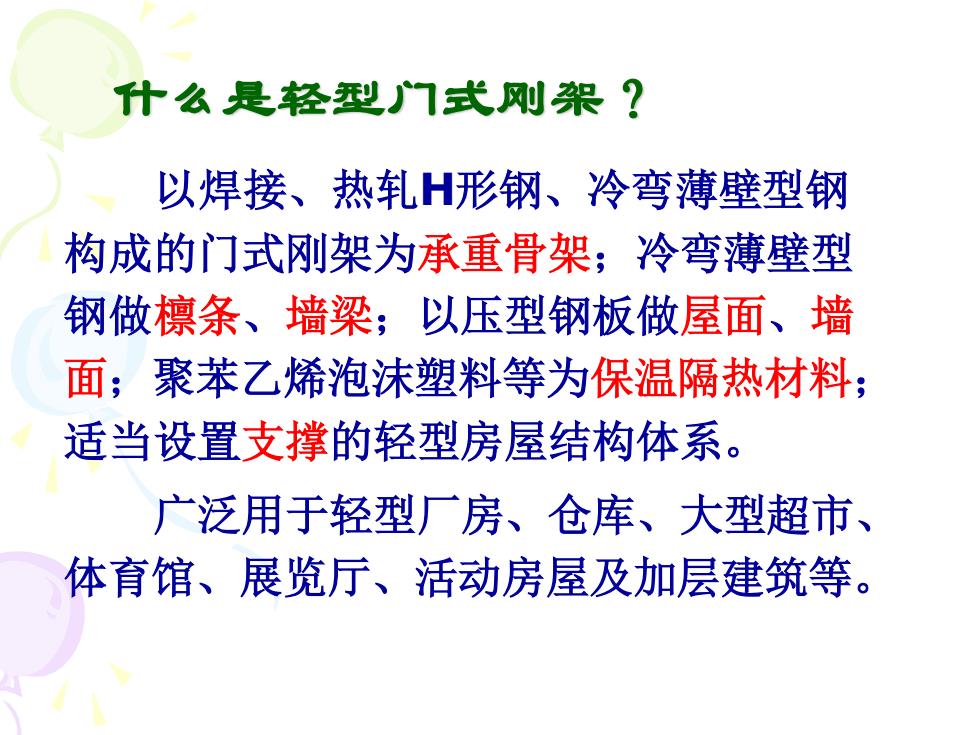

什么是轻型门式刚架？ 以焊接、热轧H形钢、冷弯薄壁型钢 构成的门式刚架为承重骨架；冷弯薄壁型 钢做檩条、墙梁；以压型钢板做屋面、墙 面；聚苯乙烯泡沫塑料等为保温隔热材料； 适当设置支撑的轻型房屋结构体系。 广泛用于轻型厂房、仓库、大型超市、 体育馆、展览厅、活动房屋及加层建筑等
什么是轻型门式刚架？ 以焊接、热轧H形钢、冷弯薄壁型钢 构成的门式刚架为承重骨架；冷弯薄壁型 钢做檩条、墙梁；以压型钢板做屋面、墙 面；聚苯乙烯泡沫塑料等为保温隔热材料； 适当设置支撑的轻型房屋结构体系。 广泛用于轻型厂房、仓库、大型超市、 体育馆、展览厅、活动房屋及加层建筑等
单层门式刚架 梁、柱构件多采用焊接变截面的H形截 面，单跨刚架的梁、柱节点采用刚接，多跨 者大多刚接和铰接并用。柱脚可与基础刚接 或铰接
单层门式刚架 梁、柱构件多采用焊接变截面的H形截 面，单跨刚架的梁、柱节点采用刚接，多跨 者大多刚接和铰接并用。柱脚可与基础刚接 或铰接

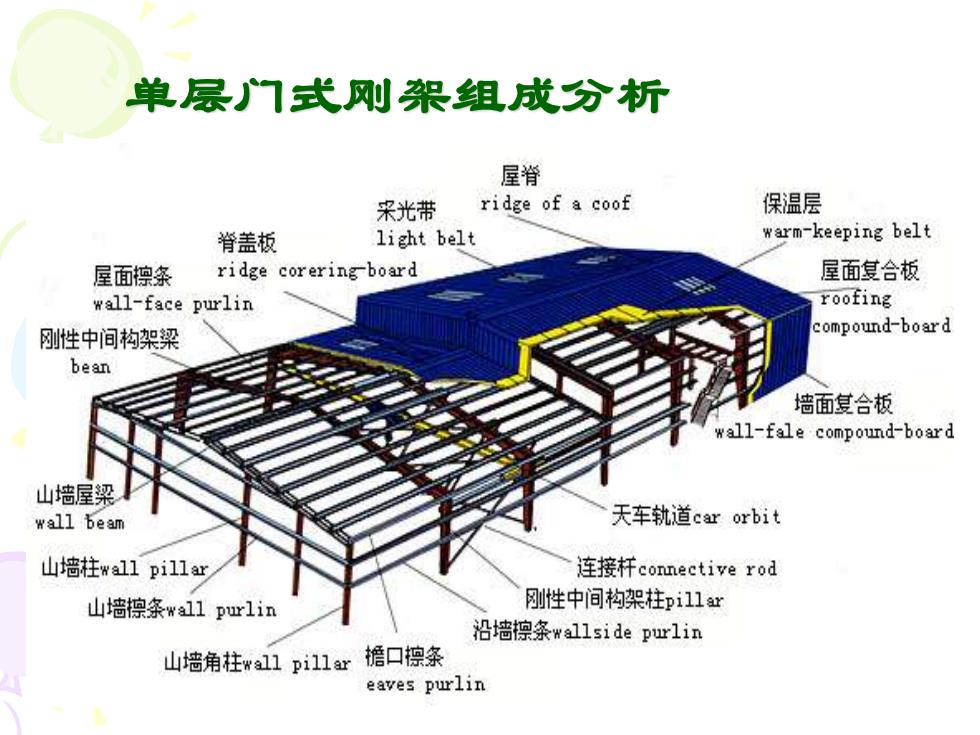

单层门式刚架组成分析 屋脊 采光带 ridge of a coof 保温层 脊盖板 light belt warm-keeping belt 屋面檩条 ridge corering-board 屋面复合板 wall-face purlin roofing 刚性中间构架梁 compound-board bean 墙面复合板 wall-fale compound-board 山墙屋梁 wall beam 天车轨道car orbit 山墙柱wl1pi11ar 连接杆connective rod 山墙檩条wall purlin 刚性中间构架柱pi11r 沿墙檩条wallside purlin 山墙角柱wa11pi11ar檐口檩条 eaves purlin
单层门式刚架组成分析

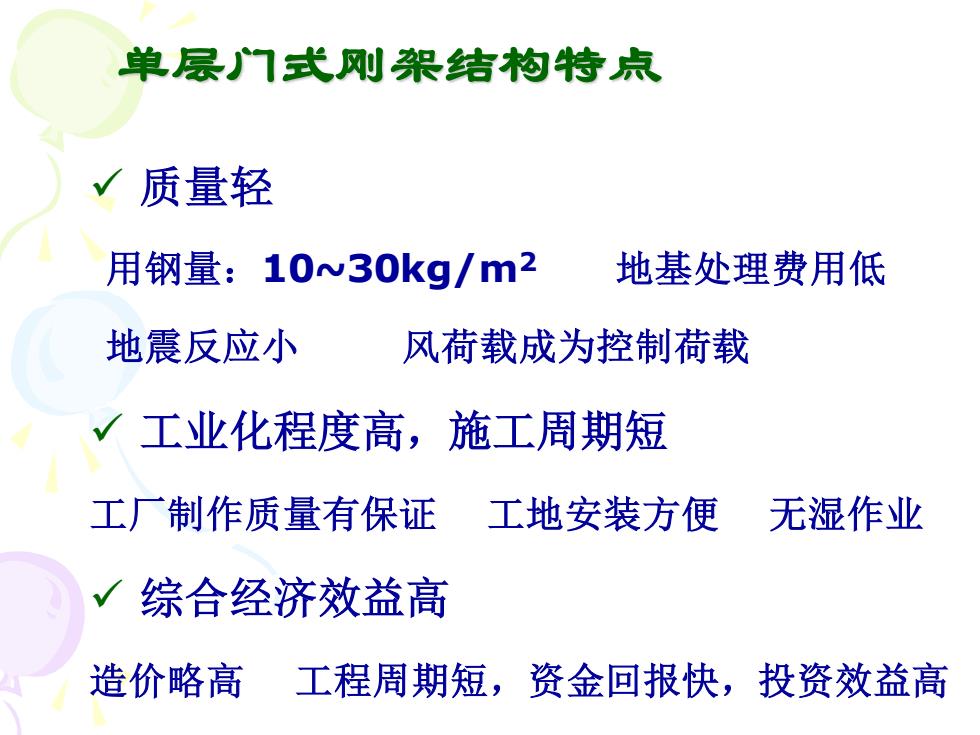

单层门式刚架结构特点 /质量轻 用钢量：10w30kg/m2 地基处理费用低 地震反应小 风荷载成为控制荷载 工业化程度高，施工周期短 工厂制作质量有保证 工地安装方便 无湿作业 综合经济效益高 造价略高 工程周期短，资金回报快，投资效益高
单层门式刚架结构特点 ✓ 质量轻 用钢量：10~30kg/m2 地基处理费用低 地震反应小 风荷载成为控制荷载 ✓ 工业化程度高，施工周期短 工厂制作质量有保证 工地安装方便 无湿作业 ✓ 综合经济效益高 造价略高 工程周期短，资金回报快，投资效益高

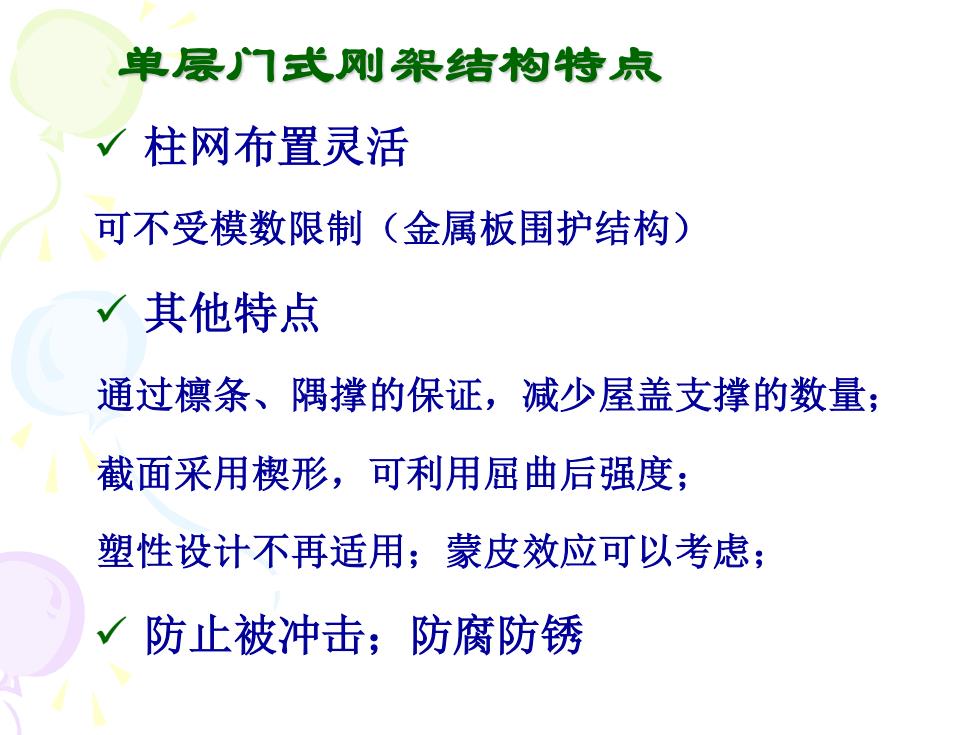

单层门式刚架结构特点 √柱网布置灵活 可不受模数限制（金属板围护结构) √其他特点 通过檩条、隅撑的保证，减少屋盖支撑的数量； 截面采用楔形，可利用屈曲后强度； 塑性设计不再适用；蒙皮效应可以考虑； 防止被冲击；防腐防锈
单层门式刚架结构特点 ✓ 柱网布置灵活 可不受模数限制（金属板围护结构） ✓ 其他特点 通过檩条、隅撑的保证，减少屋盖支撑的数量； 截面采用楔形，可利用屈曲后强度； 塑性设计不再适用；蒙皮效应可以考虑； ✓ 防止被冲击；防腐防锈
