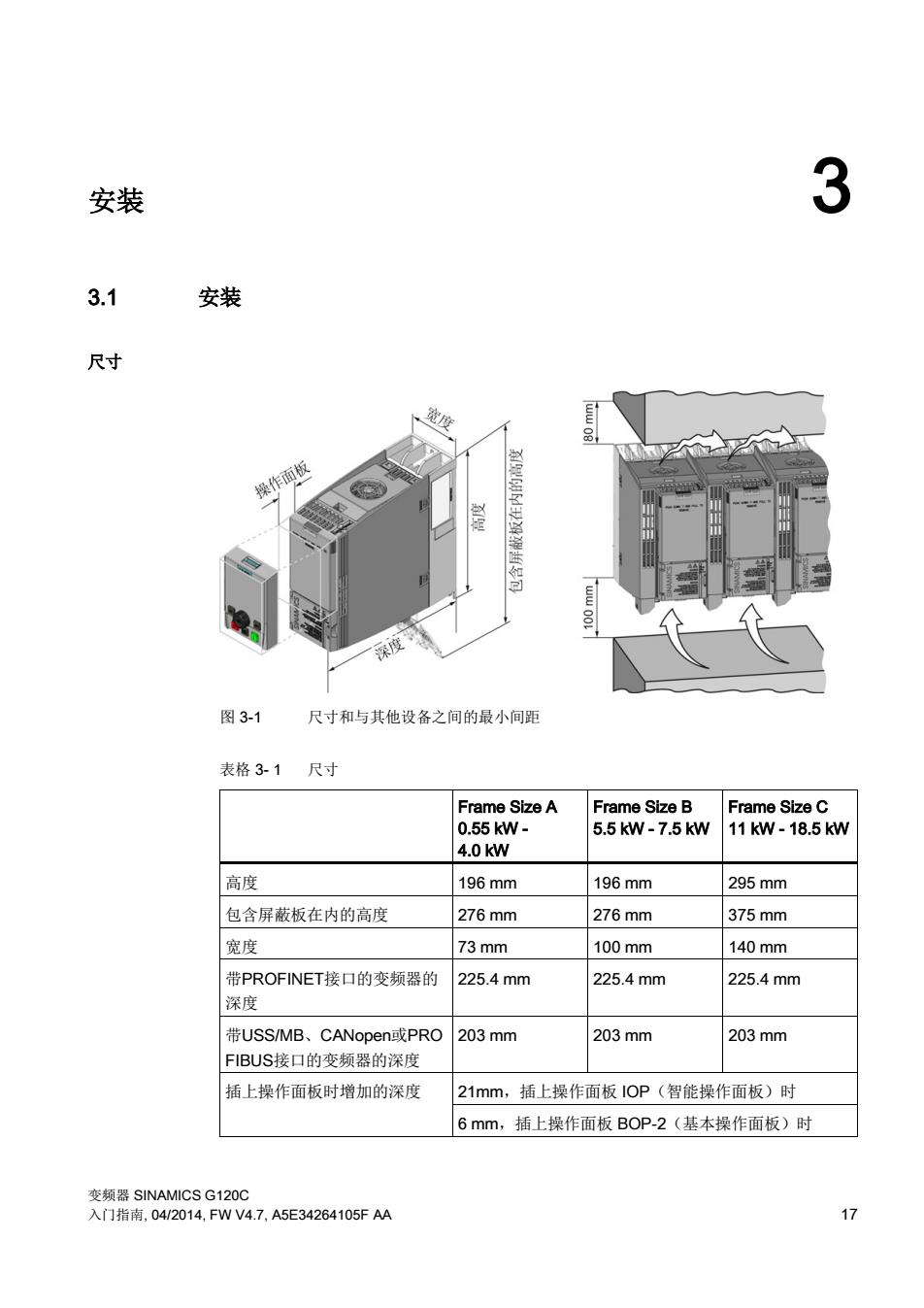

安装 3 3.1 安装 尺寸 顶板 图31 尺寸和与其他设备之间的最小间舞 表格31尺寸 Frame Size A Frame Size B Frame Size C 0.5 5.5kW-7.5kw 11kW-18.5kW 4.0kW 高度 196mm 196mm 295mm 包含屏蔽板在内的高度 276mm 276mm 375mm 宽度 100mm 140mm 带PROFINET接口的变频器的 225.4mm 225.4mm 225.4mm 深度 带USS/MB、CANopen或PRd 203mm 203mm 203mm FIBUS接口的变频器的深度 插上慢作面板时增加的深度 21mm,插上操作面板1OP(智能操作面板)时 6mm,插上横作面板BOP.2(基本操作面板)时 1>
变频器 SINAMICS G120C 入门指南, 04/2014, FW V4.7, A5E34264105F AA 17 安装 3 3.1 安装 尺寸 图 3-1 尺寸和与其他设备之间的最小间距 表格 3- 1 尺寸 Frame Size A 0.55 kW - 4.0 kW Frame Size B 5.5 kW - 7.5 kW Frame Size C 11 kW - 18.5 kW 高度 196 mm 196 mm 295 mm 包含屏蔽板在内的高度 276 mm 276 mm 375 mm 宽度 73 mm 100 mm 140 mm 带PROFINET接口的变频器的 深度 225.4 mm 225.4 mm 225.4 mm 带USS/MB、CANopen或PRO FIBUS接口的变频器的深度 203 mm 203 mm 203 mm 插上操作面板时增加的深度 21mm，插上操作面板 IOP（智能操作面板）时 6 mm，插上操作面板 BOP-2（基本操作面板）时

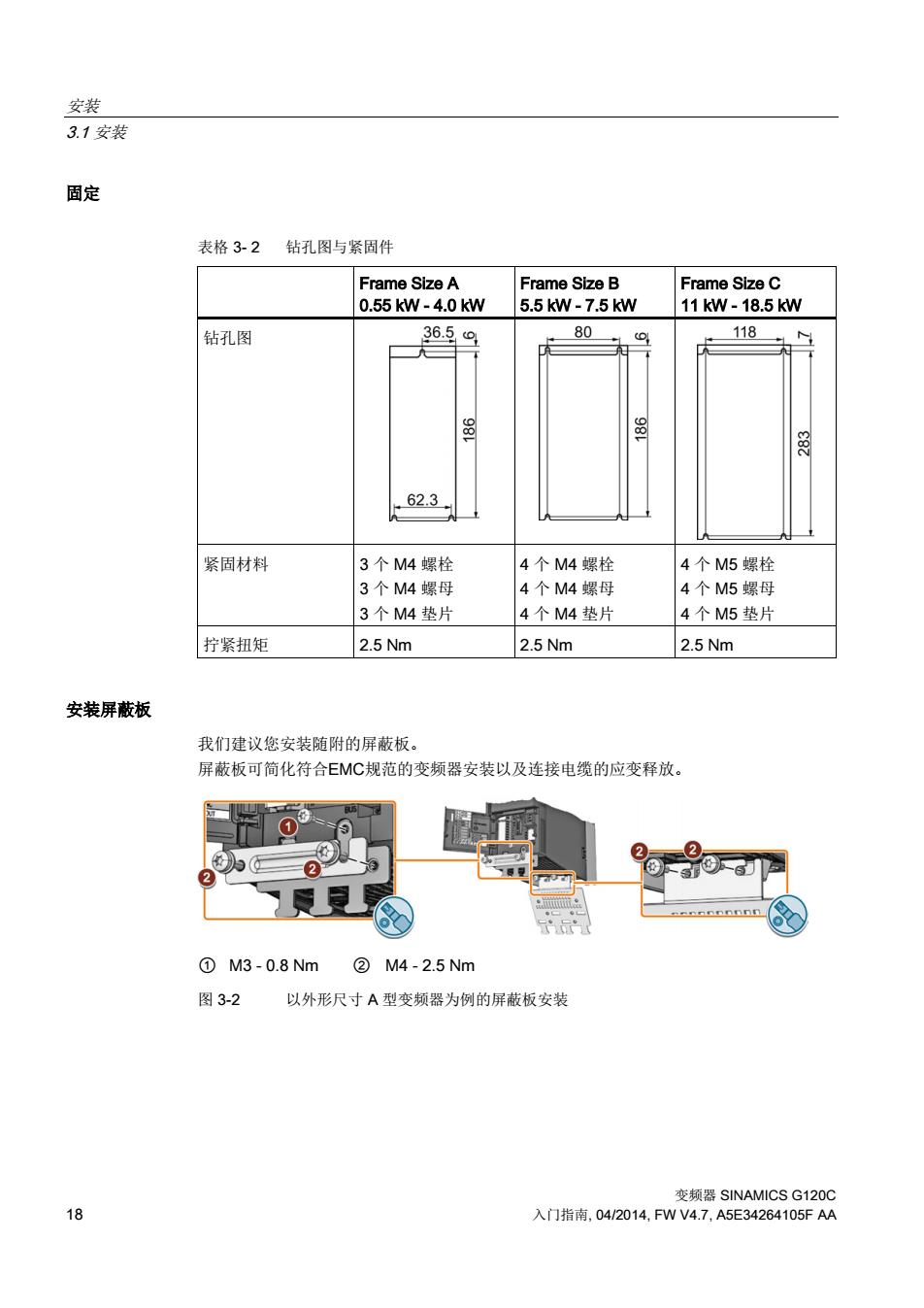

3.1安装 固定 表格32钻孔图与紧固件 Frame Size A Frame Size B 0.55kw-4.0kw 5.5kw-7.5kw 11w.18.5w 钻孔图 36.5o1 80 118 623 紧固材料 3个M4螺 4个M4螺料 4个M5蝶栓 3个M4螺母 4个M4螺母 4个M5螺母 3个M4垫片 4个M4垫片 4个M5垫片 拧紧扭矩 2.5Nm 2.5Nm 2.5Nm 安装屏蔽板 我们建议您安装随附的屏慧板。 屏蔽板可简化符合EMC规范的变频器安装以及连接电缆的应变释放。 为狼 爽⊙ ①M3-0.8Nm②M4-2.5Nm 图32以外形尺寸A型变频器为例的屏蔽板安装
安装 3.1 安装 变频器 SINAMICS G120C 18 入门指南, 04/2014, FW V4.7, A5E34264105F AA 固定 表格 3- 2 钻孔图与紧固件 Frame Size A 0.55 kW - 4.0 kW Frame Size B 5.5 kW - 7.5 kW Frame Size C 11 kW - 18.5 kW 钻孔图 紧固材料 3 个 M4 螺栓 3 个 M4 螺母 3 个 M4 垫片 4 个 M4 螺栓 4 个 M4 螺母 4 个 M4 垫片 4 个 M5 螺栓 4 个 M5 螺母 4 个 M5 垫片 拧紧扭矩 2.5 Nm 2.5 Nm 2.5 Nm 安装屏蔽板 我们建议您安装随附的屏蔽板。 屏蔽板可简化符合EMC规范的变频器安装以及连接电缆的应变释放。 ① M3 - 0.8 Nm ② M4 - 2.5 Nm 图 3-2 以外形尺寸 A 型变频器为例的屏蔽板安装

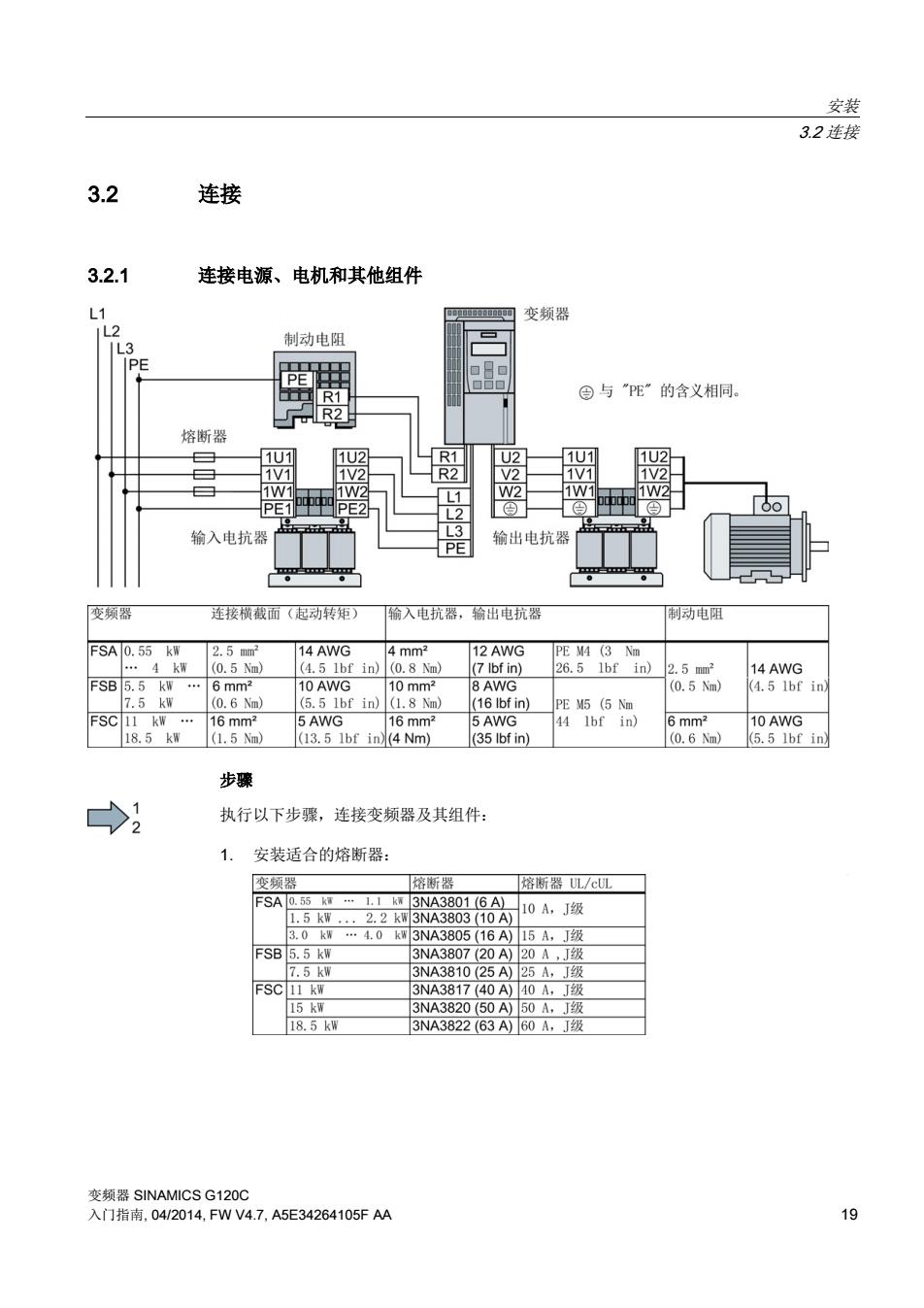

安装 3.2连接 3.2 连接 3.2.1 连接电源、电机和其他组件 四变频器 制动电医 ©与“PE”的含义相同。 断墨 1U1 1U2 R1] U2 1U2 R2 中 输入电抗 输出电抗器 变频器 连接横截面（起动转矩） 输入电抗，输出电抗器 (4.A t in)to.8 Ma) 26.5 tbr in)2 5m2 14 AWG (0.5Nm (4.5 Ibf in 16 mm 5 AWG 16 mm 6 mm2 10 AWG (13.5 lbf in)(4 Nm) (35 lbf in) J.6 N 5.51b1in 步骤 →2 执行以下步骤，连接变频器及其组件： 1.安装适合的熔断器： A38016A10A.J级 15A,1级 FSB 5.5kW NA 0720 020A, 3NA381740A10A:J级 15k 3NA38223OA
安装 3.2 连接 变频器 SINAMICS G120C 入门指南, 04/2014, FW V4.7, A5E34264105F AA 19 3.2 连接 3.2.1 连接电源、电机和其他组件 步骤 执行以下步骤，连接变频器及其组件： 1. 安装适合的熔断器：

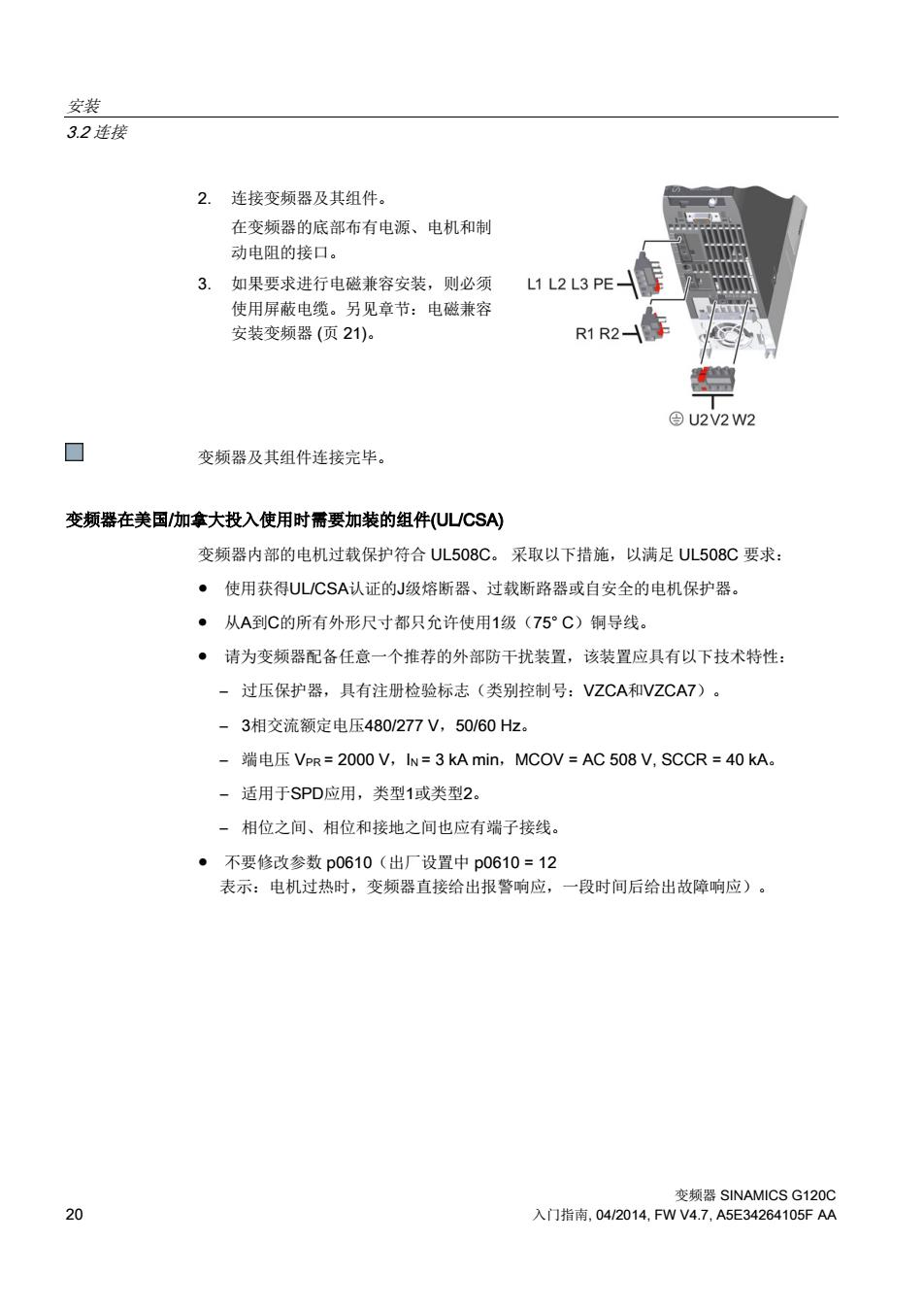

3.2连接 2。连接变频器及其组件。 在变频器的底部布有电源、电机和制 动电阻的接口。 3. 如果要求进行电磁兼容安装，则必须 L1L2L3PE 使用屏蔽电缆。另见章节：电磁兼容 安装变频器（页21）。 R1R2 U2V2W2 口 变频器及其组件连接完毕。 变频器在美国/加拿大投入使用时需要加装的组件UUCS) 变频器内部的电机过载保护符合UL508C。采取以下措施，以满足U儿508C要求： ·使用获得U儿UCSA认证的J级熔断器、过载断路器或自安全的电机保护器。 ·从A到C的所有外形尺寸都只允许使用1级(75°C)铜导线。 ·请为变频器配备任意一个推荐的外部防干扰装置，该装置应具有以下技术特性： -过压保护器，具有注册检验标志（类别控制号：VZCA和VZCA7)。 -3相交流额定电压480/277V,50/60Hz。 -端电压VpR=2000V,Iw=3 kA min,.MCOV=AC508V.SCCR=40kA。 -适用于SPD应用，类型1或类型2。 一相位之间、相位和接地之间也应有端子接线 ·不要修改参数p0610(出厂设置中p0610=12 表示：电机过热时，变频器直接给出报警响应，一段时间后给出故障响应)。 20
安装 3.2 连接 变频器 SINAMICS G120C 20 入门指南, 04/2014, FW V4.7, A5E34264105F AA 2. 连接变频器及其组件。 在变频器的底部布有电源、电机和制 动电阻的接口。 3. 如果要求进行电磁兼容安装，则必须 使用屏蔽电缆。另见章节：电磁兼容 安装变频器 (页 21)。 变频器及其组件连接完毕。 变频器在美国/加拿大投入使用时需要加装的组件(UL/CSA) 变频器内部的电机过载保护符合 UL508C。 采取以下措施，以满足 UL508C 要求： ● 使用获得UL/CSA认证的J级熔断器、过载断路器或自安全的电机保护器。 ● 从A到C的所有外形尺寸都只允许使用1级（75° C）铜导线。 ● 请为变频器配备任意一个推荐的外部防干扰装置，该装置应具有以下技术特性： – 过压保护器，具有注册检验标志（类别控制号：VZCA和VZCA7）。 – 3相交流额定电压480/277 V，50/60 Hz。 – 端电压 VPR = 2000 V，IN = 3 kA min，MCOV = AC 508 V, SCCR = 40 kA。 – 适用于SPD应用，类型1或类型2。 – 相位之间、相位和接地之间也应有端子接线。 ● 不要修改参数 p0610（出厂设置中 p0610 = 12 表示：电机过热时，变频器直接给出报警响应，一段时间后给出故障响应）

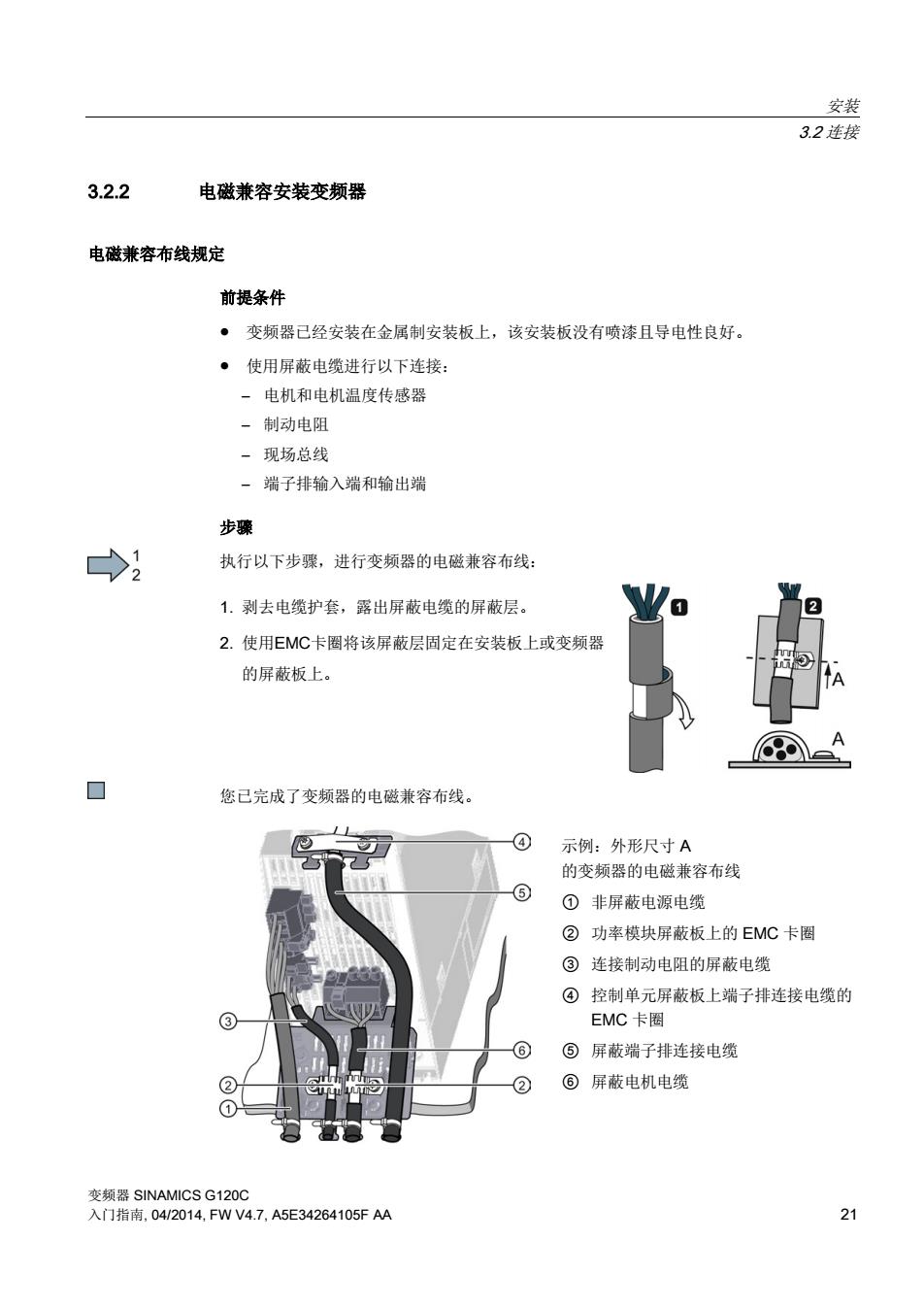

安装 32连接 3.2.2 电磁兼容安装变频器 电磁兼容布线规定 前提条件 ·变频器已经安装在金属制安装板上，该安装板没有喷漆且导电性良好。 ·使用屏蔽电缆进行以下连接： —电机和电机温度传感器 一制动电阻 。现场总线 一端子排输入端和输出端 步骤 执行以下步骤，进行变频器的电磁兼容布线： 1.剥去电缆护套，露出屏蔽电缆的屏蔽层。 2.使用EMC卡圈将该屏蔽层固定在安装板上或变频器 的屏蔽板上。 ⑧A ◇ 您已完成了变频器的电磁兼容布线。 (④ 示例：外形尺寸A 的变频器的电磁兼容布线 ①非屏蔽电源电缆 ②功率模块屏蔽板上的EMC卡圈 ③连接制动电阻的屏蔽电缆 控制单元屏蔽板上端子排连接电缆的 EMC卡圈 ⑥屏蔽端子排连接电缆 ⑥屏蔽电机电缆 21
安装 3.2 连接 变频器 SINAMICS G120C 入门指南, 04/2014, FW V4.7, A5E34264105F AA 21 3.2.2 电磁兼容安装变频器 电磁兼容布线规定 前提条件 ● 变频器已经安装在金属制安装板上，该安装板没有喷漆且导电性良好。 ● 使用屏蔽电缆进行以下连接： – 电机和电机温度传感器 – 制动电阻 – 现场总线 – 端子排输入端和输出端 步骤 执行以下步骤，进行变频器的电磁兼容布线： 1. 剥去电缆护套，露出屏蔽电缆的屏蔽层。 2. 使用EMC卡圈将该屏蔽层固定在安装板上或变频器 的屏蔽板上。 您已完成了变频器的电磁兼容布线。 示例：外形尺寸 A 的变频器的电磁兼容布线 ① 非屏蔽电源电缆 ② 功率模块屏蔽板上的 EMC 卡圈 ③ 连接制动电阻的屏蔽电缆 ④ 控制单元屏蔽板上端子排连接电缆的 EMC 卡圈 ⑤ 屏蔽端子排连接电缆 ⑥ 屏蔽电机电缆
