历安毛子种枝大” 4.2.1加减法指令 XIDIAN UNIVERSITY 加法指令（ADD、ADC-Add byte or word/with carry) LEA DI,DVAR DVAR 54H MOV AX,4D川；取低位字到(AX) 76H ADD AX,D川；低位字相加 12H 00H MOV DVARC,AX;保存结果的低位字 21H MOV AX,D川；取高位字到(AX) 98H ADC AX,2[D川；高位字相加（带进位） 04H MOV DVARC+2,AX;保存结果的高位字 00H 先利用ADD指令完成低位字的加法运算 再利用ADC指令完成高位字的带进位加法运算
加法指令（ADD、ADC- Add byte or word/ with carry ） 4.2.1 加减法指令 12 LEA DI, DVAR MOV AX, 4[DI] ; 取低位字到（AX） ADD AX, [DI] ; 低位字相加 MOV DVARC, AX ；保存结果的低位字 MOV AX, 6[DI] ; 取高位字到（AX） ADC AX, 2[DI] ; 高位字相加（带进位） MOV DVARC+2, AX ; 保存结果的高位字 54H 76H 12H 00H 21H 98H 04H 00H DVAR A B 先利用ADD指令完成低位字的加法运算 再利用ADC指令完成高位字的带进位加法运算
历粤毛子代枝大” 4.2.1加减法指令 XIDIAN UNIVERSITY 减法指令(SUB、SBB-Subtract byte or word/with borrow) 1.SUB(普通减法指令) 2.SBB(考虑借位的减法指令) 3.NEG (求负指令) 微机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn 13
减法指令（SUB、SBB-Subtract byte or word /with borrow） 4.2.1 加减法指令 13 1. SUB（普通减法指令） 2. SBB（考虑借位的减法指令） 3. NEG （求负指令） 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn

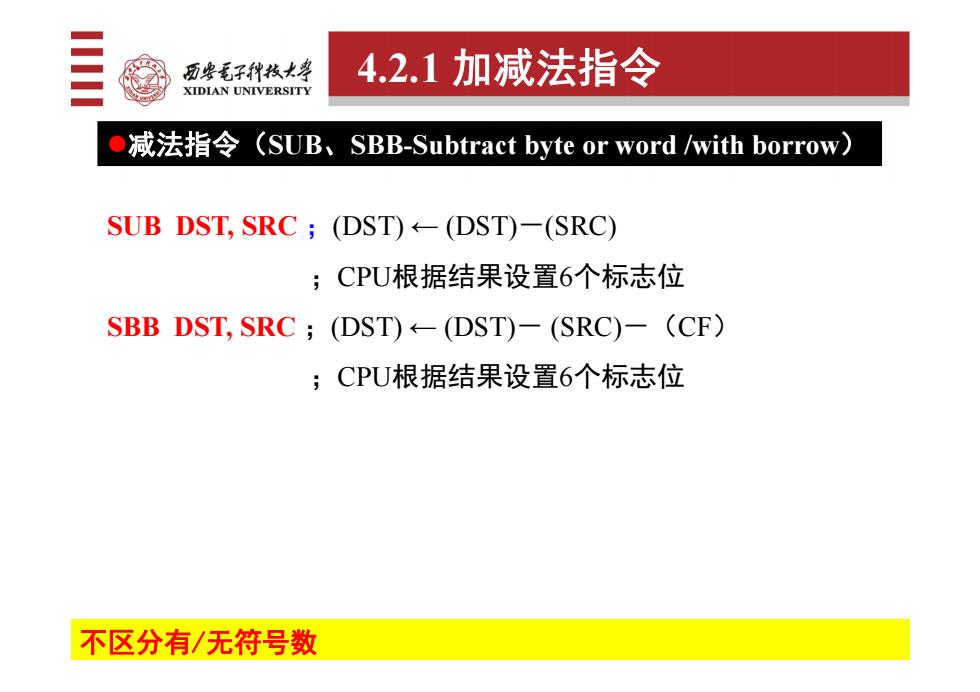

历些毛子绑技大” 4.2.1加减法指令 XIDIAN UNIVERSITY 减法指令(SUB、SBB-Subtract byte or word/with borrow) SUB DST,SRC (DST)-(DST)-(SRC) ;CPU根据结果设置6个标志位 SBB DST,SRC (DST)(DST)-(SRC)-(CF) ;CPU根据结果设置6个标志位 不区分有/无符号数
减法指令（SUB、SBB-Subtract byte or word /with borrow） 4.2.1 加减法指令 14 SUB DST, SRC ；(DST) ← (DST)－(SRC) ；CPU根据结果设置6个标志位 SBB DST, SRC ；(DST) ← (DST)－ (SRC)－（CF） ；CPU根据结果设置6个标志位 不区分有/无符号数 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn
历粤毛子代枝大 4.2.1加减法指令 XIDIAN UNIVERSITY 减法指令(SUB、SBB-Subtract byte or word/with borrow) 例如，设VAR1为字型变量，VAR2为字节变量，则有 SUB AL,2CH ； (AL)←（AL)-2CH SBB AX,BX (AX)←(AX)-(BX)-(CF) SUB AX,VARI (AX)←-(AX)-(VAR1) SUB VAR1,2184H (VAR1)←-(VAR1)-2184H SBB DL,VAR2[SI](DL)-(DL)-(OFFSET VAR2+(SI))-(CF) 微机原理与系统设计 第四章汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn 15
减法指令（SUB、SBB-Subtract byte or word /with borrow） 4.2.1 加减法指令 15 例如，设VAR1为字型变量，VAR2为字节变量，则有 SUB AL, 2CH SBB AX, BX SUB AX, VAR1 SUB VAR1, 2184H SBB DL, VAR2[SI] ；（AL）← （AL）－2CH ；（AX）← （AX）－（BX）－（CF） ；（AX）← （AX）－（VAR1） ；（VAR1）← （VAR1）－2184H ；（DL）←(DL)-(OFFSET VAR2＋(SI))-(CF) 微机原理与系统设计 第四章 汇编语言指令与程序设计 董明皓 minghao@xidian.edu.cn
历安毛子种枝大学 4.2.1加减法指令 XIDIAN UNIVERSITY 减法指令(SUB、SBB-Subtract byte or word /with borrow) 例：MOV AX,1734H SUB AX,5566H 执行后有(AX)=? (AX)=0CICEH CF=1,AF=1,OF=0,SF=1,ZF=0,PF=0 减法指令SUB和SBB指令会正常影响PSW中的6个状态标志位：CF、 AF、OF、SF、ZF和PF
减法指令（SUB、SBB-Subtract byte or word /with borrow） 4.2.1 加减法指令 16 例： MOV AX, 1734H SUB AX, 5566H 执行后有（AX）=? (AX)=0C1CEH CF=1，AF=1，OF=0，SF=1，ZF=0，PF=0 减法指令SUB和SBB指令会正常影响PSW中的6个状态标志位：CF、 AF、OF、SF、ZF和PF
