C%50x08-04%(室温下铁素体含碳量极微，约为008%，可忽略不计).即相当 100 于40锅」 图2.4所示为亚共析钢(20钢和45钢)的显微组织，其中亮白色为铁素体，暗黑色为 珠光体。 45钢20× 4%硝酸酒精溶 浸蚀剂：4%硝酸酒精溶液 图2.4亚共析钢显微组织 (2)共析钥 含碳量为0.8%的碳钢称为共析钢，它由单一的珠光体组成，组织如图22所示。 （3)村共折损 含碳量超过0.8%的碳钢称为过共析钢，它在室温下的组织由珠光体和二次渗碳体组成 钢中含碳量越多，二次渗碳体数量就越多。 图25表示含碳量为12%的过共析钢的显微组织。组织形态为层片相间的珠光体和细 小的网络状渗碳体，经硝酸酒精溶液浸蚀后珠光体呈暗黑色，而二次渗碳体呈白色细网状， 如图2.5(a)所示：若采用苦味酸钠溶液浸蚀，渗碳体就被染成黑色，而铁素体仍保留白色 如图25(b)所示 (a) (h) 浸蚀剂：4%硝酸酒精溶液 浸蚀剂。碱性苦味酸钠溶油 图25过共析钢(T12)显微组织400 3、等铁 (1)亚共晶白口铁 含碳量<4.3%的白口铸铁称为亚共晶白口铸铁。在室温下亚共晶白口铸铁的组织为珠 光体、二次渗碳体和莱氏体，如图2.6所示。用硝酸酒精溶液浸冲后在显微镜下早现里色枝 晶状的珠光体和斑点状莱氏体组织特征」 (2)共晶白口等铁 共品白口铸铁的含碳量为4.3%，它在室温下的组织是由单一的共品莱氏休体组成。经浸 蚀后，在显微镜下珠光体呈暗黑色细条及斑点状，渗碳体呈亮白色，如图27所示

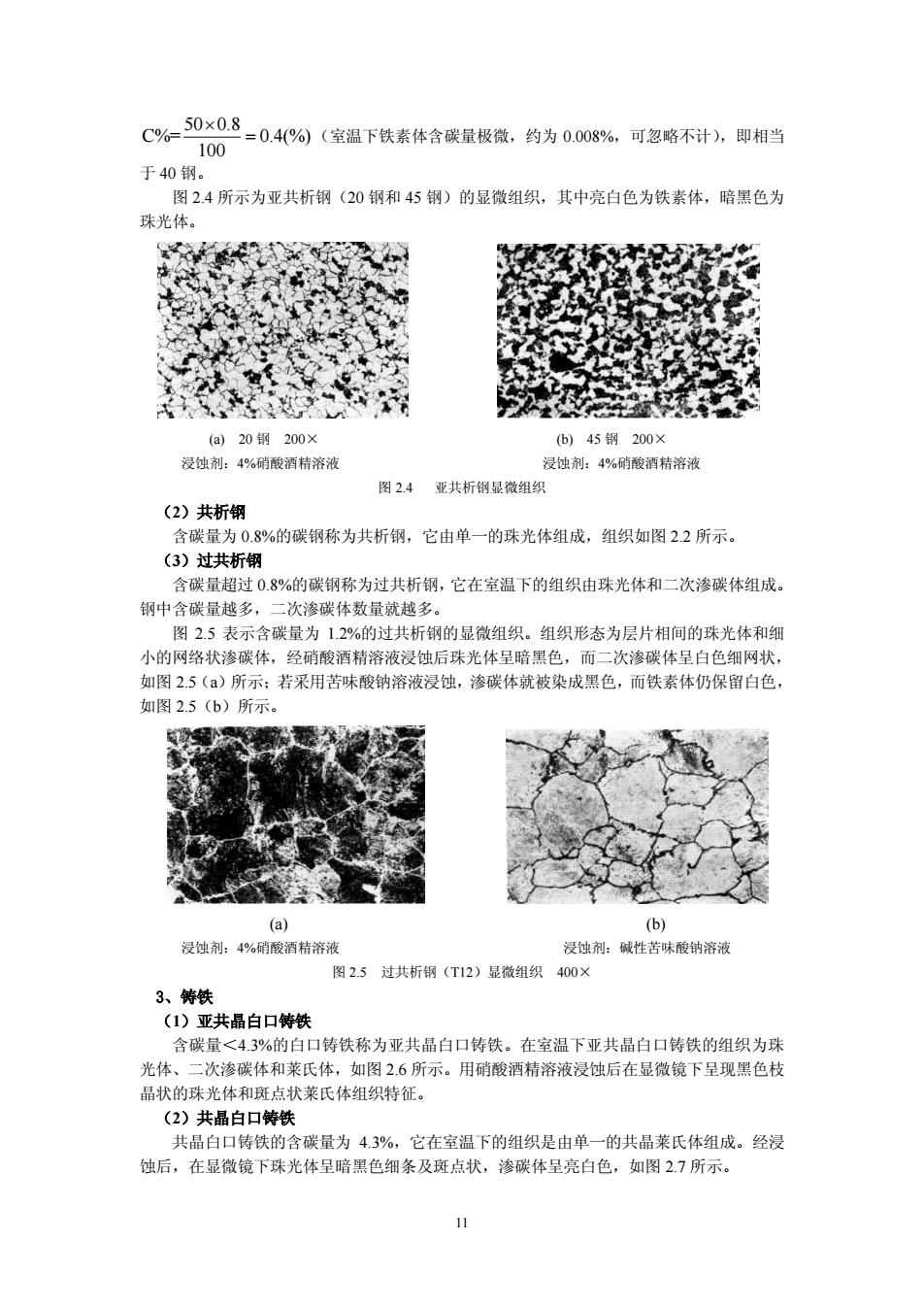

11 50 0.8 C%= 0.4(%) 100 （室温下铁素体含碳量极微，约为 0.008%，可忽略不计），即相当 于 40 钢。 图 2.4 所示为亚共析钢（20 钢和 45 钢）的显微组织，其中亮白色为铁素体，暗黑色为 珠光体。 (a) 20 钢 200× (b) 45 钢 200× 浸蚀剂：4%硝酸酒精溶液 浸蚀剂：4%硝酸酒精溶液 图 2.4 亚共析钢显微组织 （2）共析钢 含碳量为 0.8%的碳钢称为共析钢，它由单一的珠光体组成，组织如图 2.2 所示。 （3）过共析钢 含碳量超过 0.8%的碳钢称为过共析钢，它在室温下的组织由珠光体和二次渗碳体组成。 钢中含碳量越多，二次渗碳体数量就越多。 图 2.5 表示含碳量为 1.2%的过共析钢的显微组织。组织形态为层片相间的珠光体和细 小的网络状渗碳体，经硝酸酒精溶液浸蚀后珠光体呈暗黑色，而二次渗碳体呈白色细网状， 如图 2.5（a）所示；若采用苦味酸钠溶液浸蚀，渗碳体就被染成黑色，而铁素体仍保留白色， 如图 2.5（b）所示。 (a) (b) 浸蚀剂：4%硝酸酒精溶液 浸蚀剂：碱性苦味酸钠溶液 图 2.5 过共析钢（T12）显微组织 400× 3、铸铁 （1）亚共晶白口铸铁 含碳量＜4.3%的白口铸铁称为亚共晶白口铸铁。在室温下亚共晶白口铸铁的组织为珠 光体、二次渗碳体和莱氏体，如图 2.6 所示。用硝酸酒精溶液浸蚀后在显微镜下呈现黑色枝 晶状的珠光体和斑点状莱氏体组织特征。 （2）共晶白口铸铁 共晶白口铸铁的含碳量为 4.3%，它在室温下的组织是由单一的共晶莱氏体组成。经浸 蚀后，在显微镜下珠光体呈暗黑色细条及斑点状，渗碳体呈亮白色，如图 2.7 所示
(3)过共晶白口，铁 今密量大干43%的白口铸铁称为时共品白口铸铁，在常温下的组织由一次逸送体知黄 氏体组成。用硝酸酒精溶液浸蚀后，在显微镜下可观察到在暗色斑点状的菜氏体基体上分布 若亮白色粗大条片状的一次参碳体，如图2.8所示。 阳2.6亚共品白口铸铁显微组织200 图2.7共品白口铸铁显微组织 浸蚀剂：4%硝酸酒精溶液 浸蚀剂：4%硝酸酒精溶液 图2.8 过共品白口铸铁微组织 200 浸蚀剂：4%硝酸酒精溶液 三、实验设备及材料 1、金相显微镜： 2、金相图谱 3、各种铁碳合金的显微样品（见表23）。 四、实验内容及步骤 1、在本实验中，学生应根据铁碳合金相图分析各类成分合金的组织形成过程，并通过对 铁碳合金平衡组织的观察和分析，熟悉钢和铸铁的金相组织和形态特征，以进一步建立成分 与组织之间相互关系的概念， 2、实验前学生应复习教材中的有关部分并阅读实验指导书，为实验做好理论方面的准备 3、在显微镜下对各种试样进行观察和分析，并确定其所属类型 4、绘出所观察到的显微组织图。画图时应抓住组织形态的特征，并在图中表示出来 5、根据显微组织近似确定亚共析钢(20钢或45钢)中的平均含碳量

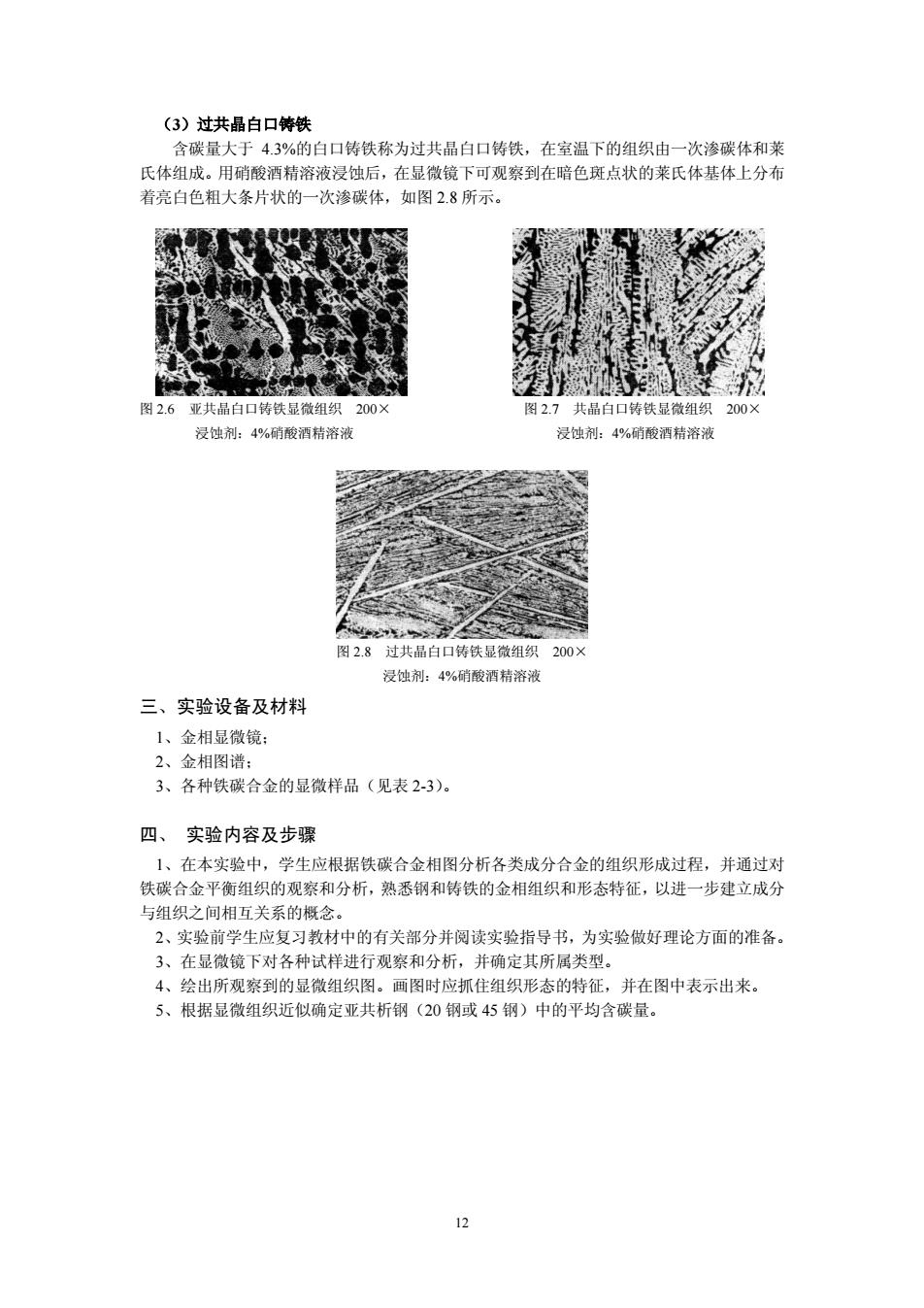

12 （3）过共晶白口铸铁 含碳量大于 4.3%的白口铸铁称为过共晶白口铸铁，在室温下的组织由一次渗碳体和莱 氏体组成。用硝酸酒精溶液浸蚀后，在显微镜下可观察到在暗色斑点状的莱氏体基体上分布 着亮白色粗大条片状的一次渗碳体，如图 2.8 所示。 图 2.6 亚共晶白口铸铁显微组织 200× 图 2.7 共晶白口铸铁显微组织 200× 浸蚀剂：4%硝酸酒精溶液 浸蚀剂：4%硝酸酒精溶液 图 2.8 过共晶白口铸铁显微组织 200× 浸蚀剂：4%硝酸酒精溶液 三、实验设备及材料 1、金相显微镜； 2、金相图谱； 3、各种铁碳合金的显微样品（见表 2-3）。 四、 实验内容及步骤 1、在本实验中，学生应根据铁碳合金相图分析各类成分合金的组织形成过程，并通过对 铁碳合金平衡组织的观察和分析，熟悉钢和铸铁的金相组织和形态特征，以进一步建立成分 与组织之间相互关系的概念。 2、实验前学生应复习教材中的有关部分并阅读实验指导书，为实验做好理论方面的准备。 3、在显微镜下对各种试样进行观察和分析，并确定其所属类型。 4、绘出所观察到的显微组织图。画图时应抓住组织形态的特征，并在图中表示出来。 5、根据显微组织近似确定亚共析钢（20 钢或 45 钢）中的平均含碳量
