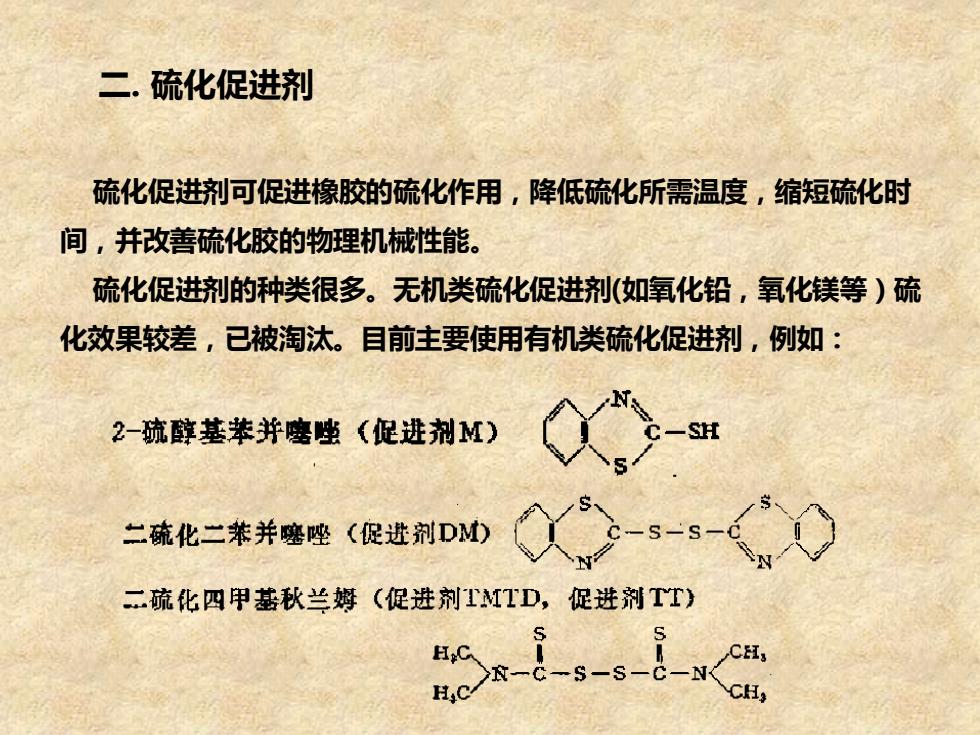

二.硫化促进剂 硫化促进剂可促进橡胶的硫化作用，降低硫化所需温度，缩短硫化时 间，并改善硫化胶的物理机械性能。 硫化促进剂的种类很多。无机类硫化促进剂如氧化铅，氧化镁等)硫 化效果较差，已被淘汰。目前主要使用有机类硫化促进剂，例如： 2-硫酵基苯并噻唑（促进剂M) -sH 二硫化二苯并噻唑（促进剂DM) 二硫化四甲基秋兰姆（促进剂IMTD,促进剂TT)》 s
二. 硫化促进剂 硫化促进剂可促进橡胶的硫化作用，降低硫化所需温度，缩短硫化时 间，并改善硫化胶的物理机械性能。 硫化促进剂的种类很多。无机类硫化促进剂(如氧化铅，氧化镁等）硫 化效果较差，已被淘汰。目前主要使用有机类硫化促进剂，例如：

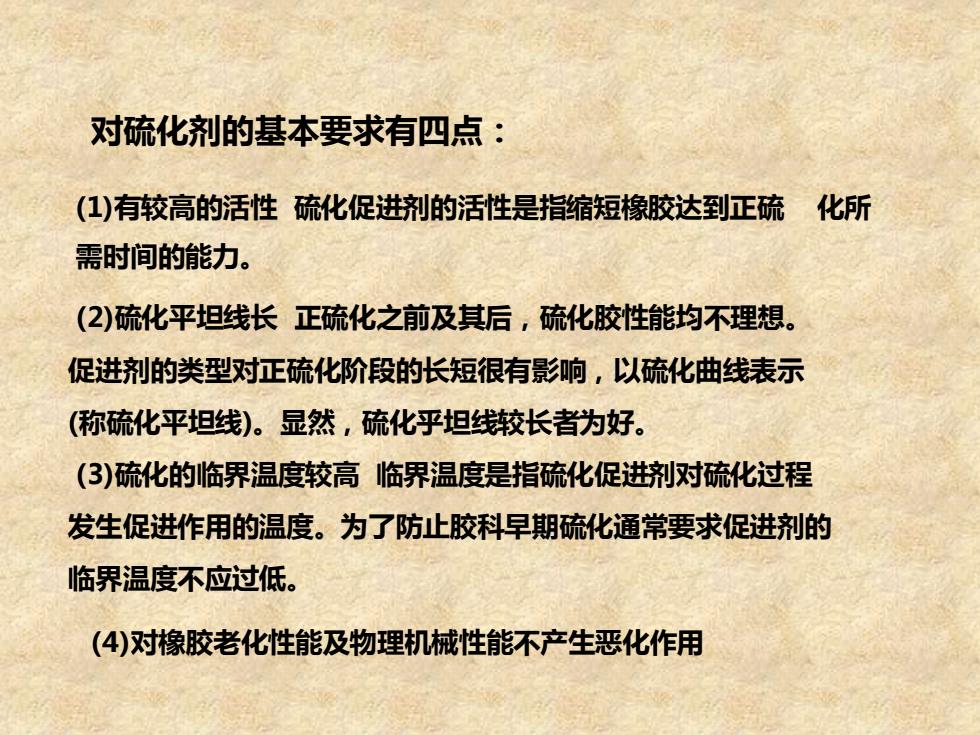

对硫化剂的基本要求有四点： (1)有较高的活性硫化促进剂的活性是指缩短橡胶达到正硫化所 需时间的能力。 (2)硫化平坦线长正硫化之前及其后，硫化胶性能均不理想。 促进剂的类型对正硫化阶段的长短很有影响，以硫化曲线表示 (称硫化平坦线)。显然，硫化乎坦线较长者为好。 (3)疏化的临界温度较高临界温度是指硫化促进剂对硫化过程 发生促进作用的温度。为了防止胶科早期硫化通常要求促进剂的 临界温度不应过低。 (4)对橡胶老化性能及物理机械性能不产生恶化作用
对硫化剂的基本要求有四点： (1)有较高的活性 硫化促进剂的活性是指缩短橡胶达到正硫 化所 需时间的能力。 (2)硫化平坦线长 正硫化之前及其后，硫化胶性能均不理想。 促进剂的类型对正硫化阶段的长短很有影响，以硫化曲线表示 (称硫化平坦线)。显然，硫化乎坦线较长者为好。 (3)硫化的临界温度较高 临界温度是指硫化促进剂对硫化过程 发生促进作用的温度。为了防止胶科早期硫化通常要求促进剂的 临界温度不应过低。 (4)对橡胶老化性能及物理机械性能不产生恶化作用

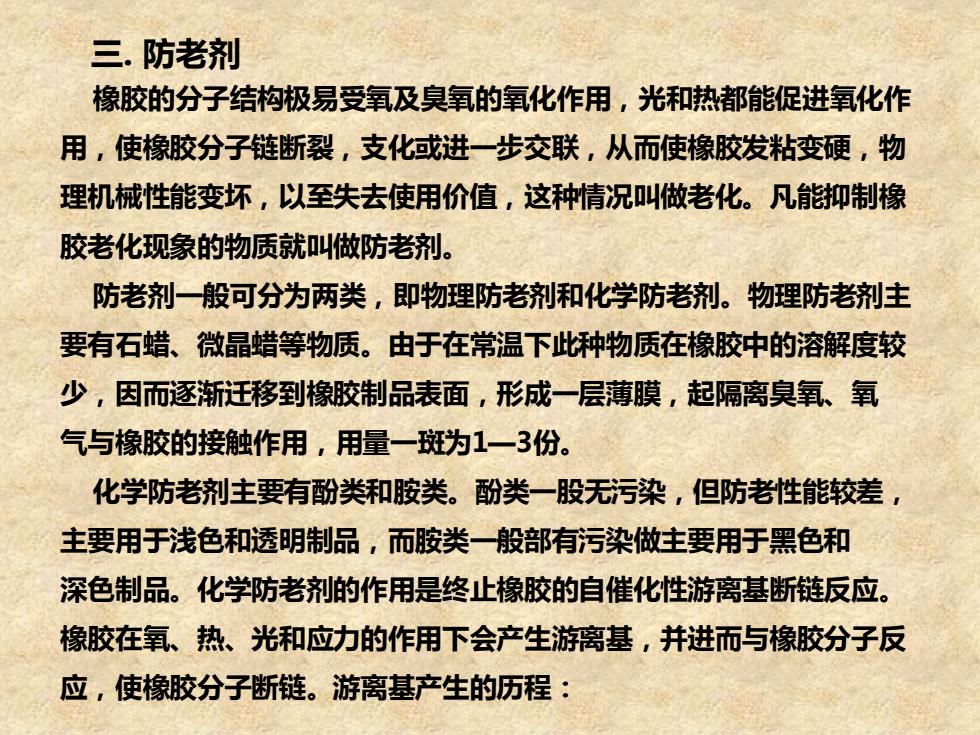

三.防老剂 橡胶的分子结构极易受氧及臭氧的氧化作用，光和热都能促进氧化作 用，使橡胶分子链断裂，支化或进一步交联，从而使橡胶发粘变硬，物 理机械性能变坏，以至失去使用价值，这种情况叫做老化。凡能抑制橡 胶老化现象的物质就叫做防老剂。 防老剂一般可分为两类，即物理防老剂和化学防老剂。物理防老剂主 要有石蜡、微晶蜡等物质。由于在常温下此种物质在橡胶中的溶解度较 少，因而逐渐迁移到橡胶制品表面，形成一层薄膜，起隔离臭氧、氧 气与橡胶的接触作用，用量一斑为1一3份。 化学防老剂主要有酚类和胺类。酚类一股无污染，但防老性能较差， 主要用于浅色和透明制品，而胺类一般部有污染做主要用于黑色和 深色制品。化学防老剂的作用是终止橡胶的自催化性游离基断链反应。 橡胶在氧、热、光和应力的作用下会产生游离基，并进而与橡胶分子反 应，使橡胶分子断链。游离基产生的历程：
三. 防老剂 橡胶的分子结构极易受氧及臭氧的氧化作用，光和热都能促进氧化作 用，使橡胶分子链断裂，支化或进一步交联，从而使橡胶发粘变硬，物 理机械性能变坏，以至失去使用价值，这种情况叫做老化。凡能抑制橡 胶老化现象的物质就叫做防老剂。 防老剂一般可分为两类，即物理防老剂和化学防老剂。物理防老剂主 要有石蜡、微晶蜡等物质。由于在常温下此种物质在橡胶中的溶解度较 少，因而逐渐迁移到橡胶制品表面，形成一层薄膜，起隔离臭氧、氧 气与橡胶的接触作用，用量一斑为1—3份。 化学防老剂主要有酚类和胺类。酚类一股无污染，但防老性能较差， 主要用于浅色和透明制品，而胺类一般部有污染做主要用于黑色和 深色制品。化学防老剂的作用是终止橡胶的自催化性游离基断链反应。 橡胶在氧、热、光和应力的作用下会产生游离基，并进而与橡胶分子反 应，使橡胶分子断链。游离基产生的历程：

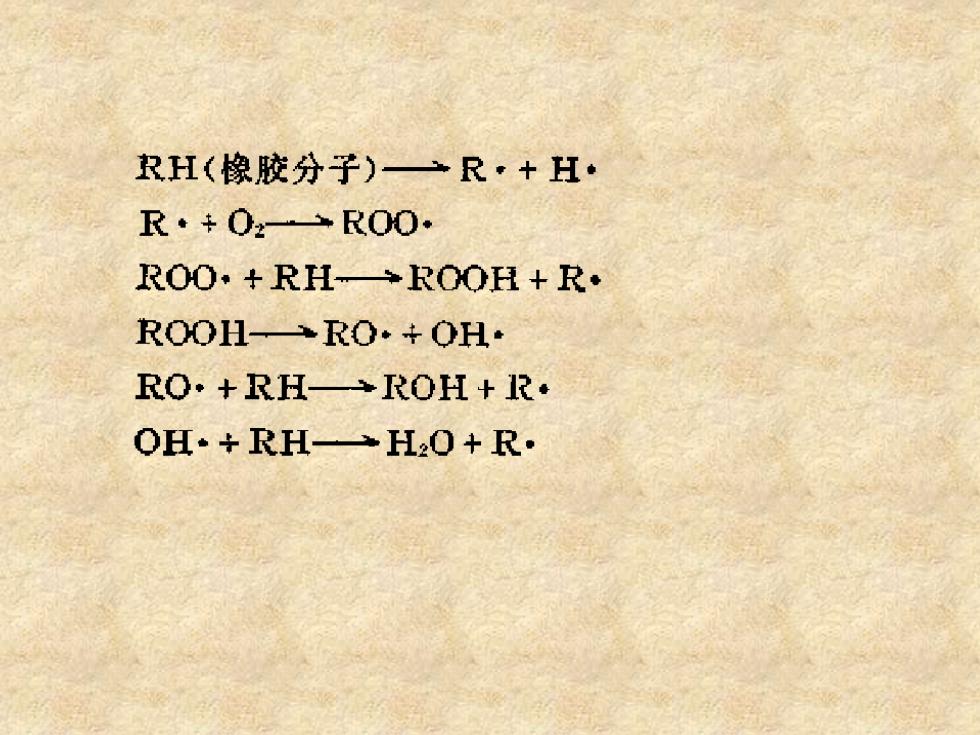

RH(像胶分子)一R·+H· R·+O2→RO0· ROO.+RH+ROOH+R· ROOH-RO·+OH· RO·+RH—→ROH+1R OH·+RHH2O+R·

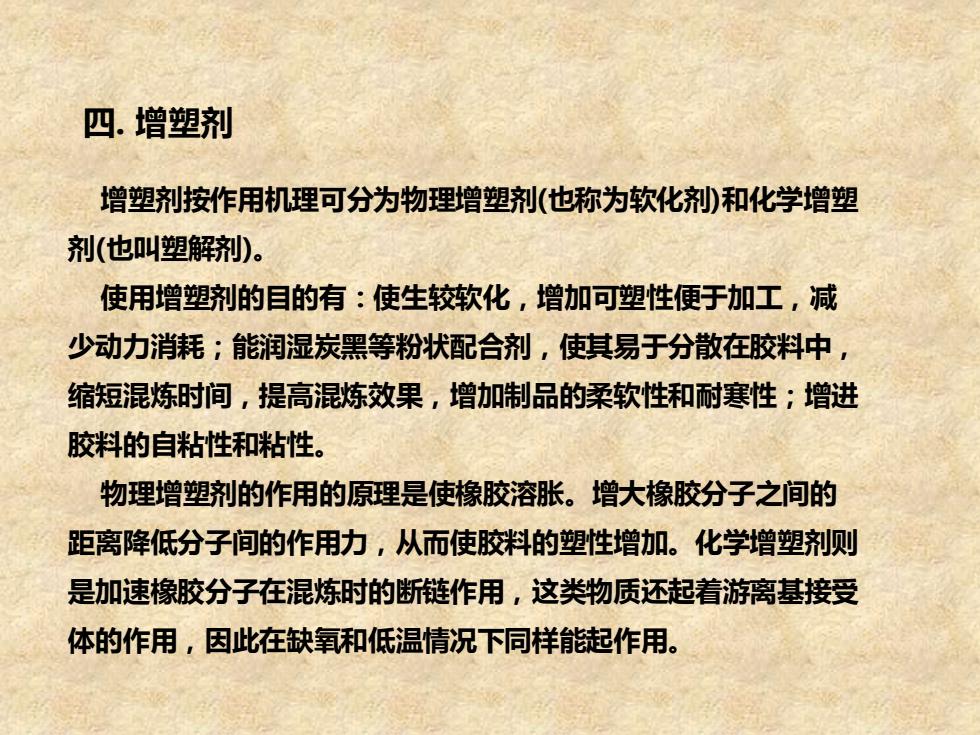

四.增塑剂 增塑剂按作用机理可分为物理增塑剂（也称为软化剂和化学增塑 剂（也叫塑解剂）。 使用增塑剂的目的有：使生较软化，增加可塑性便于加工，减 少动力消耗；能润湿炭黑等粉状配合剂，使其易于分散在胶料中， 缩短混炼时间，提高混炼效果，增加制品的柔软性和耐寒性；增进 胶料的自粘性和粘性。 物理增塑剂的作用的原理是使橡胶溶胀。增大橡胶分子之间的 距离降低分子间的作用力，从而使胶料的塑性增加。化学增塑剂侧 是加速橡胶分子在混炼时的断链作用，这类物质还起着游离基接受 体的作用，因此在缺氧和低温情况下同样能起作用
四. 增塑剂 增塑剂按作用机理可分为物理增塑剂(也称为软化剂)和化学增塑 剂(也叫塑解剂)。 使用增塑剂的目的有：使生较软化，增加可塑性便于加工，减 少动力消耗；能润湿炭黑等粉状配合剂，使其易于分散在胶料中， 缩短混炼时间，提高混炼效果，增加制品的柔软性和耐寒性；增进 胶料的自粘性和粘性。 物理增塑剂的作用的原理是使橡胶溶胀。增大橡胶分子之间的 距离降低分子间的作用力，从而使胶料的塑性增加。化学增塑剂则 是加速橡胶分子在混炼时的断链作用，这类物质还起着游离基接受 体的作用，因此在缺氧和低温情况下同样能起作用
