第二节 单侧电源线路的三相一次自动重合闸 三相一次自动重合闸就是在输电线路上发生任何故障， 继电保护装置将三相断路器断开时，自动重合闸起动，经 0.5~1s的延时，发出重合脉冲，将三相断路器一起合 上。若为瞬时性故障，则重合成功，线路继续运行；若为 永久性故障，则继电保护再次动作将三相断路器断开，不 再重合
第二节 单侧电源线路的三相一次自动重合闸 三相一次自动重合闸就是在输电线路上发生任何故障， 继电保护装置将三相断路器断开时，自动重合闸起动，经 0．5～1s的延时，发出重合脉冲，将三相断路器一起合 上。若为瞬时性故障，则重合成功，线路继续运行；若为 永久性故障，则继电保护再次动作将三相断路器断开，不 再重合
重合闸 t 一次合闸 起动 r 脉冲元件 & 执行元件 放电) 信号 控制开关SA JSJ 单侧电源线路的三相一次重合闸组成框图
单侧电源线路的三相一次重合闸组成框图 信 号 JSJ 重合闸 起动 一次合闸 脉冲元件 控制开关SA 执行元件 (放电) &

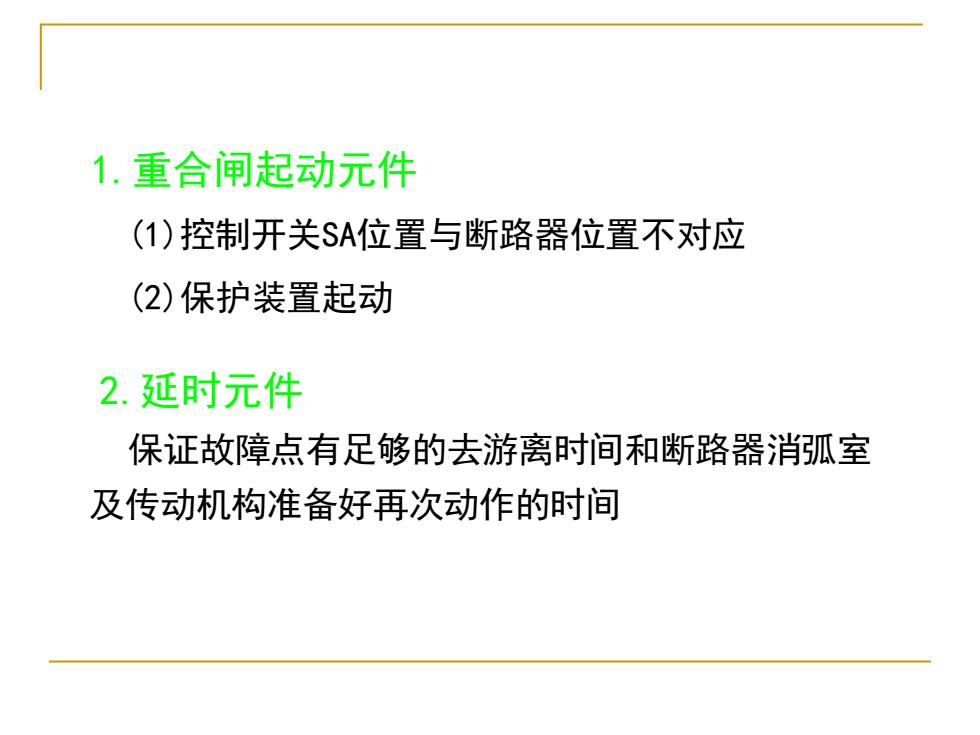

1.重合闸起动元件 ()控制开关SA位置与断路器位置不对应 (2)保护装置起动 2.延时元件 保证故障点有足够的去游离时间和断路器消弧室 及传动机构准备好再次动作的时间
1.重合闸起动元件 (1)控制开关SA位置与断路器位置不对应 (2)保护装置起动 2.延时元件 保证故障点有足够的去游离时间和断路器消弧室 及传动机构准备好再次动作的时间
3.一次合闸脉冲元件 保证重合闸装置只重合一次 4.执行元件 合闸回路和信号回路，与保护配合实现重 合闸后加速保护
3.一次合闸脉冲元件 保证重合闸装置只重合一次 4.执行元件 合闸回路和信号回路，与保护配合实现重 合闸后加速保护

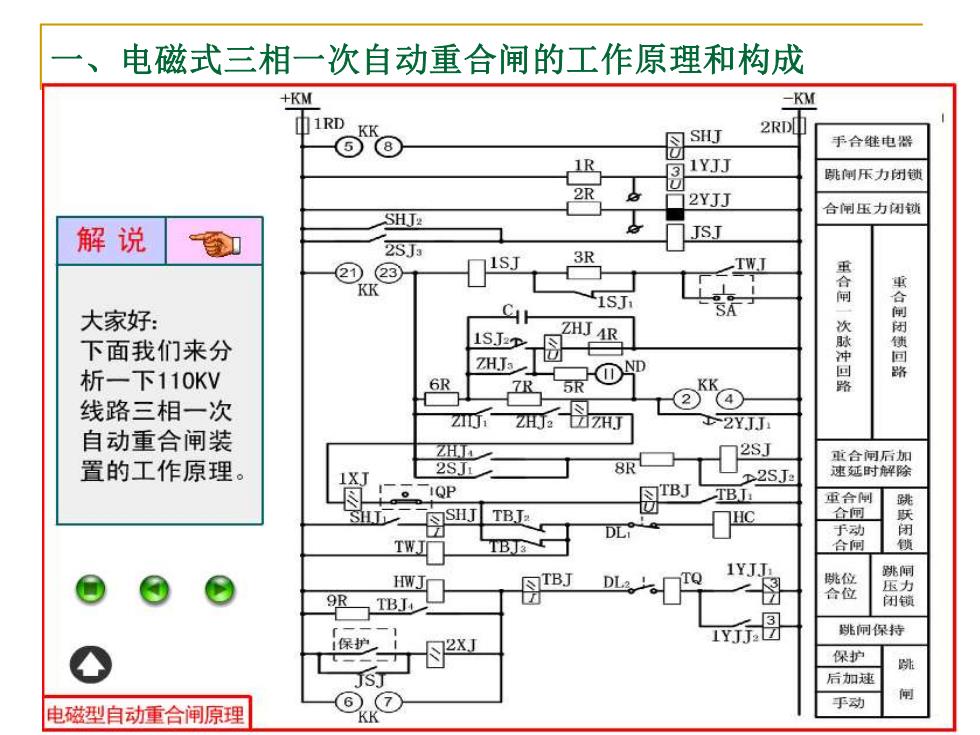

一、 电磁式三相一次自动重合闸的工作原理和构成 +KM -KM 1RD 阁sU 2RID中 手合继电器 2 女 跳倒压力闭锁 旨2YJJ 合闸压力闭锁 SHJ2 解说 雪山 JSJ 2SJ万 3R 2123 TWI KK 1sJ万 垂合闸 大家好： ZHJ AR 下面我们来分 1S.J2p S 次肽冲回路 重合闸闭锁回路 析一下110KV 6R ①P 7R 5R 线路三相一次 ao 2YJJ 自动重合闸装 ZHI 12SJ 重合闸后加 置的工作原理。 2SJL 8R 1XJ 速延时解除 。QP ITBJ 重合阐 跳 SS可TB 合闸 于动 合闸 货 1YJJ 跳闸 HWJ TBJ 3 跳位 合位 压为 9R TBI 闭锁 3 跳闸保持 1保护 保护 梦 jS■ 后加速 于动 闸 电磁型自动重合闸原理
一、电磁式三相一次自动重合闸的工作原理和构成
