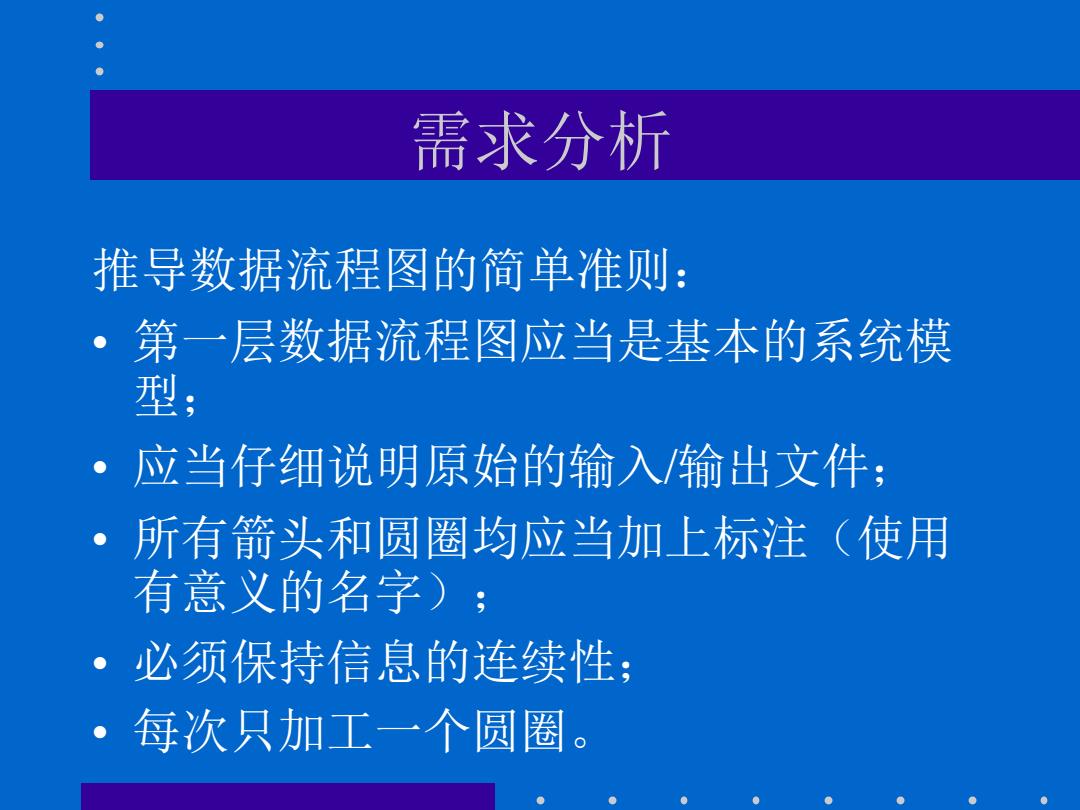

需求分析 推导数据流程图的简单准则： 第一层数据流程图应当是基本的系统模 型； 应当仔细说明原始的输入/输出文件 所有箭头和圆圈均应当加上标注（使用 有意义的名字) 必须保持信息的连续性； ·每次只加工一个圆圈。 ● ●
需求分析 推导数据流程图的简单准则： • 第一层数据流程图应当是基本的系统模 型； • 应当仔细说明原始的输入/输出文件； • 所有箭头和圆圈均应当加上标注（使用 有意义的名字）； • 必须保持信息的连续性； • 每次只加工一个圆圈

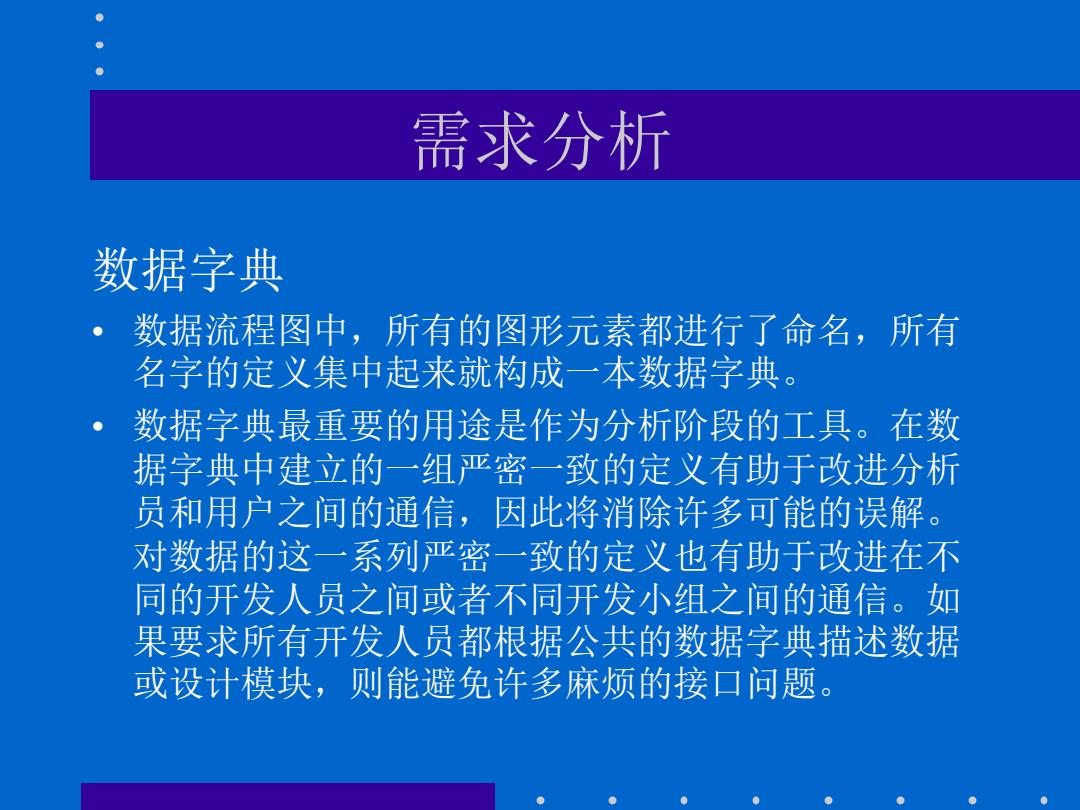

● ● 需求分析 数据字典 ·数据流程图中， 所有的图形元素都进行了命名，所有 名字的定义集中起来就构成一本数据字典。 数据字典最重要的用途是作为分析阶段的工具。在数 据字典中建立的一组严密一致的定义有助于改进分析 员和用户之间的通信，因此将消除许多可能的误解。 对数据的这一系列严密一致的定义也有助于改进在不 同的开发人员之间或者不同开发小组之间的通信。如 果要求所有开发人员都根据公共的数据字典描述数据 或设计模块，则能避免许多麻烦的接口问题。 ● ●
需求分析 数据字典 • 数据流程图中，所有的图形元素都进行了命名，所有 名字的定义集中起来就构成一本数据字典。 • 数据字典最重要的用途是作为分析阶段的工具。在数 据字典中建立的一组严密一致的定义有助于改进分析 员和用户之间的通信，因此将消除许多可能的误解。 对数据的这一系列严密一致的定义也有助于改进在不 同的开发人员之间或者不同开发小组之间的通信。如 果要求所有开发人员都根据公共的数据字典描述数据 或设计模块，则能避免许多麻烦的接口问题
● 需求分析 信息结构 信息结构是各个数据成分之间逻辑关系 的一种表示方法 数据结构决定信息的组织、存取方法、 结合性程度以及不同的处理方案。 典型的数据结构包括标量项、顺序向量、 n维空间、链接表等
需求分析 信息结构 • 信息结构是各个数据成分之间逻辑关系 的一种表示方法。 • 数据结构决定信息的组织、存取方法、 结合性程度以及不同的处理方案。 • 典型的数据结构包括标量项、顺序向量、 n维空间、链接表等
● ● 需求分析 分层数据结构表示法： ·分层框图 ·Warnier图
需求分析 分层数据结构表示法： • 分层框图 • Warnier图

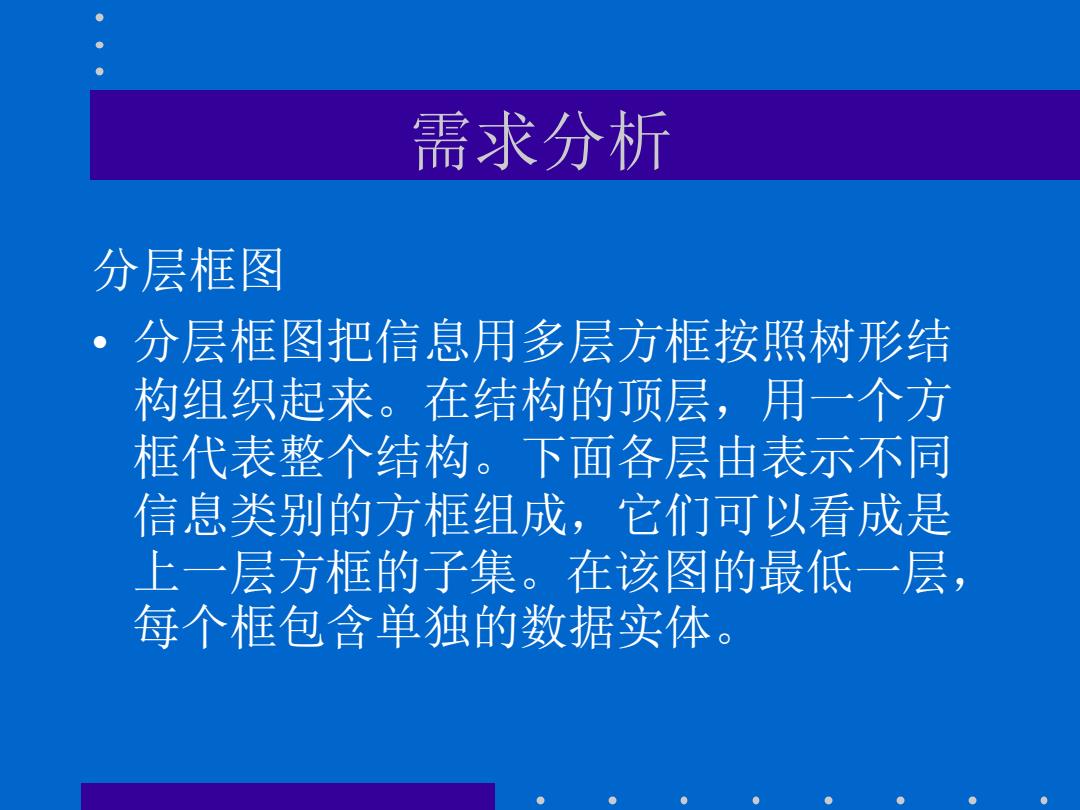

● 需求分析 分层框图 ·分层框图把信息用多层方框按照树形结 构组织起来。在结构的顶层，用一个方 框代表整个结构。下面各层由表示不同 信息类别的方框组成，它们可以看成是 上一层方框的子集。在该图的最低一层， 每个框包含单独的数据实体。 ● ● ●
需求分析 分层框图 • 分层框图把信息用多层方框按照树形结 构组织起来。在结构的顶层，用一个方 框代表整个结构。下面各层由表示不同 信息类别的方框组成，它们可以看成是 上一层方框的子集。在该图的最低一层， 每个框包含单独的数据实体
