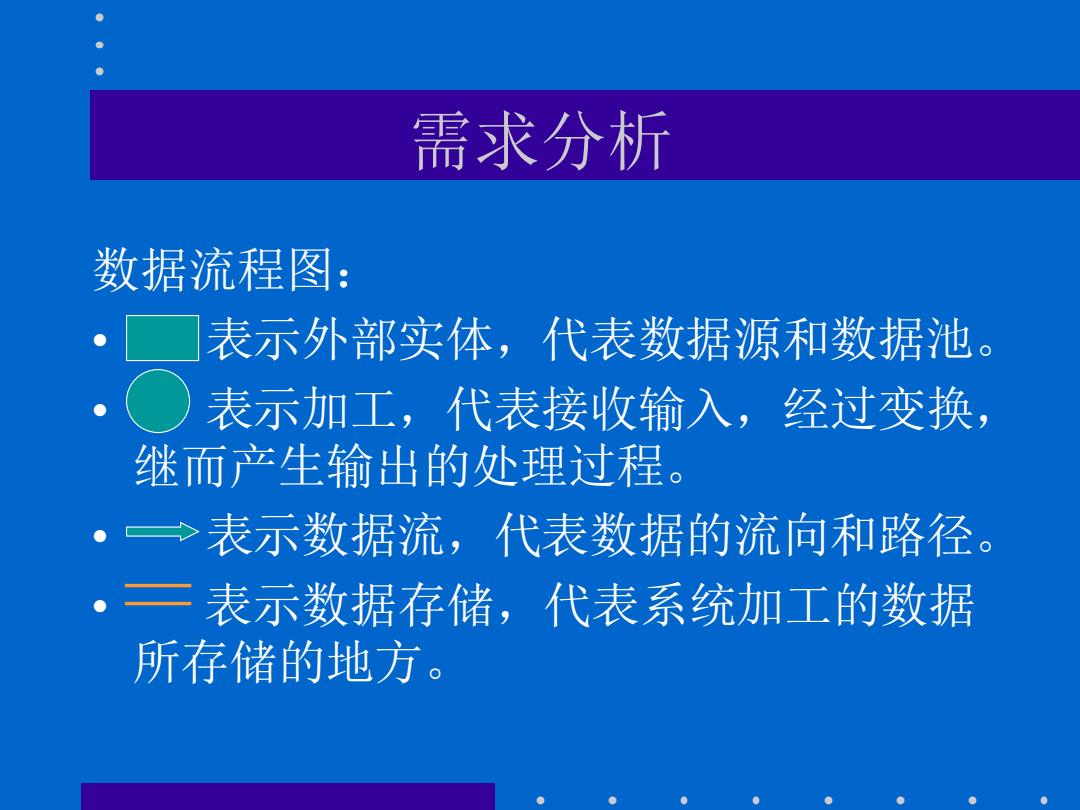

● 需求分析 数据流程图： 表示外部实体，代表数据源和数据池 表示加工，代表接收输入，经过变换 继而产生输出的处理过程。 ·→表示数据流，代表数据的流向和路径 二表示数据存储， 代表系统加工的数据 所存储的地方。 ●
需求分析 数据流程图： • 表示外部实体，代表数据源和数据池。 • 表示加工，代表接收输入，经过变换， 继而产生输出的处理过程。 • 表示数据流，代表数据的流向和路径。 • 表示数据存储，代表系统加工的数据 所存储的地方

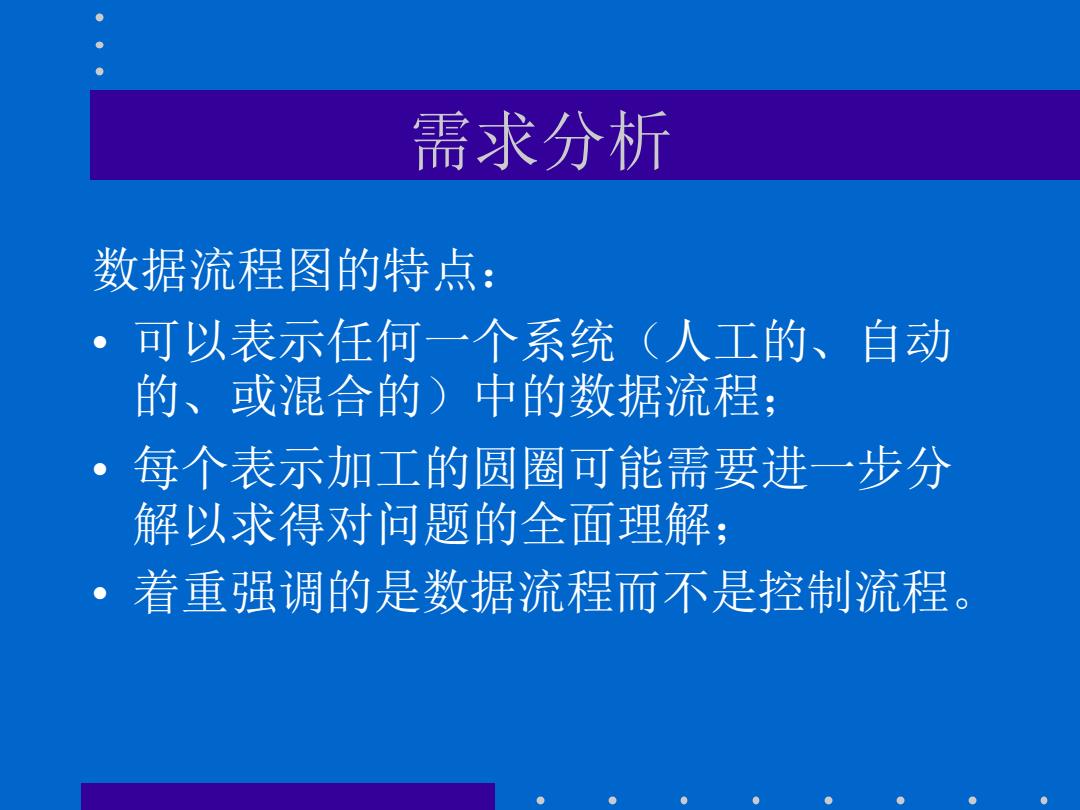

● 需求分析 数据流程图的特点： 可以表示任何一个系统（人工的、自动 的、或混合的)中的数据流程： 每个表示加工的圆圈可能需要进一步分 解以求得对问题的全面理解； 着重强调的是数据流程而不是控制流程。 ●
需求分析 数据流程图的特点： • 可以表示任何一个系统（人工的、自动 的、或混合的）中的数据流程； • 每个表示加工的圆圈可能需要进一步分 解以求得对问题的全面理解； • 着重强调的是数据流程而不是控制流程

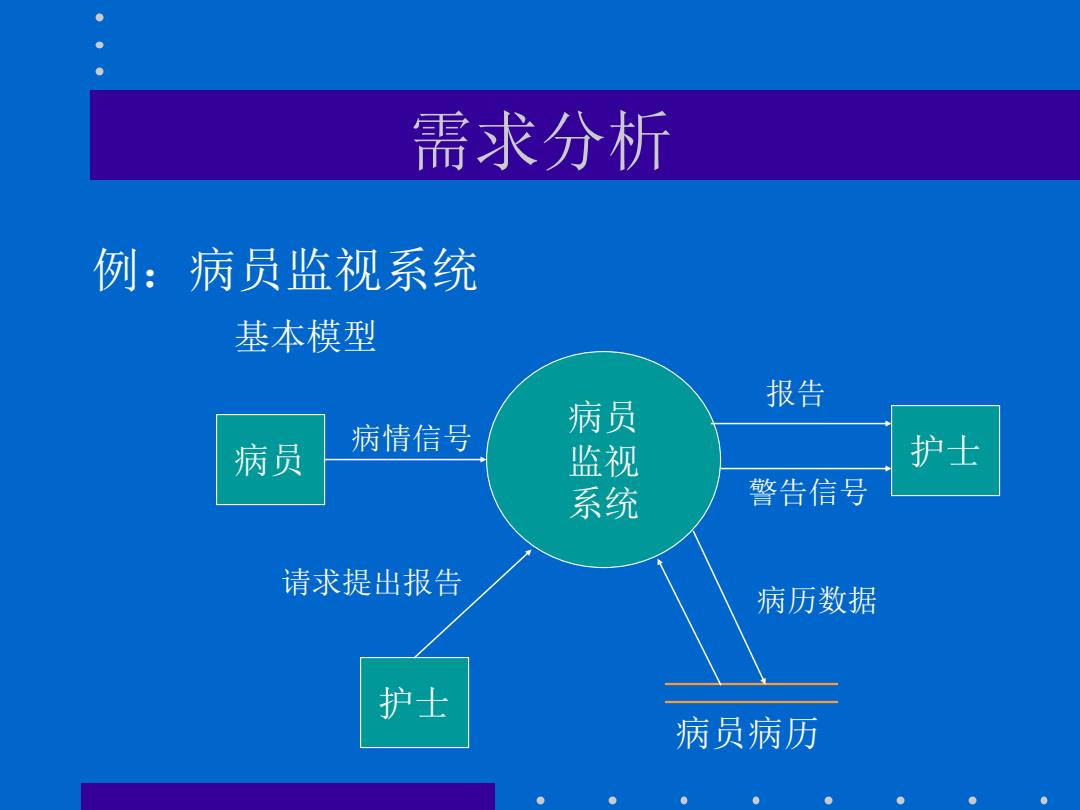

需求分析 例：病员监视系统 基本模型 报告 病员 病员 病情信号 监视 护士 系统 警告信号 请求提出报告 病历数据 护士 病员病历 ●
需求分析 例：病员监视系统 病员 监视 系统 病员 护士 护士 病员病历 基本模型 病情信号 报告 警告信号 病历数据 请求提出报告

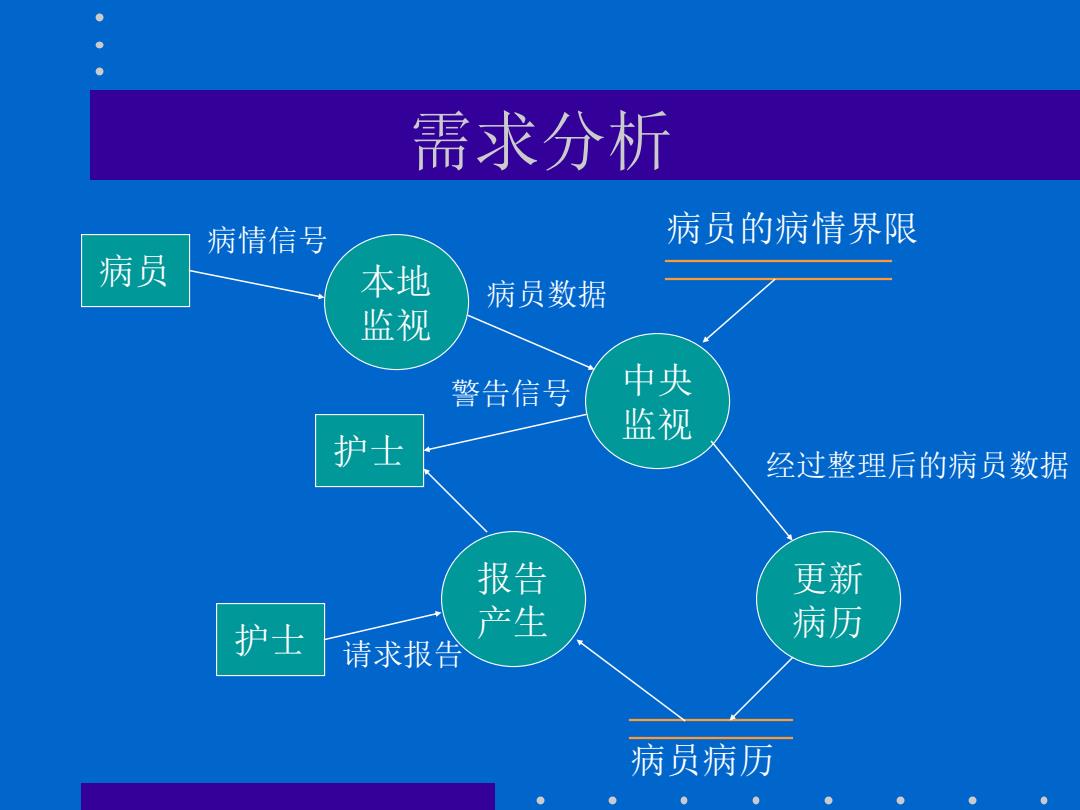

● 需求分析 病情信号 病员的病情界限 病员 本地 病员数据 监视 警告信号 中央 监视 护士 经过整理后的病员数据 报告 更新 护士 产生 病历 请求报告 病员病历 ● ●
需求分析 本地 监视 中央 监视 报告 产生 更新 病历 护士 护士 病员 病员病历 病员的病情界限 警告信号 病员数据 请求报告 经过整理后的病员数据 病情信号

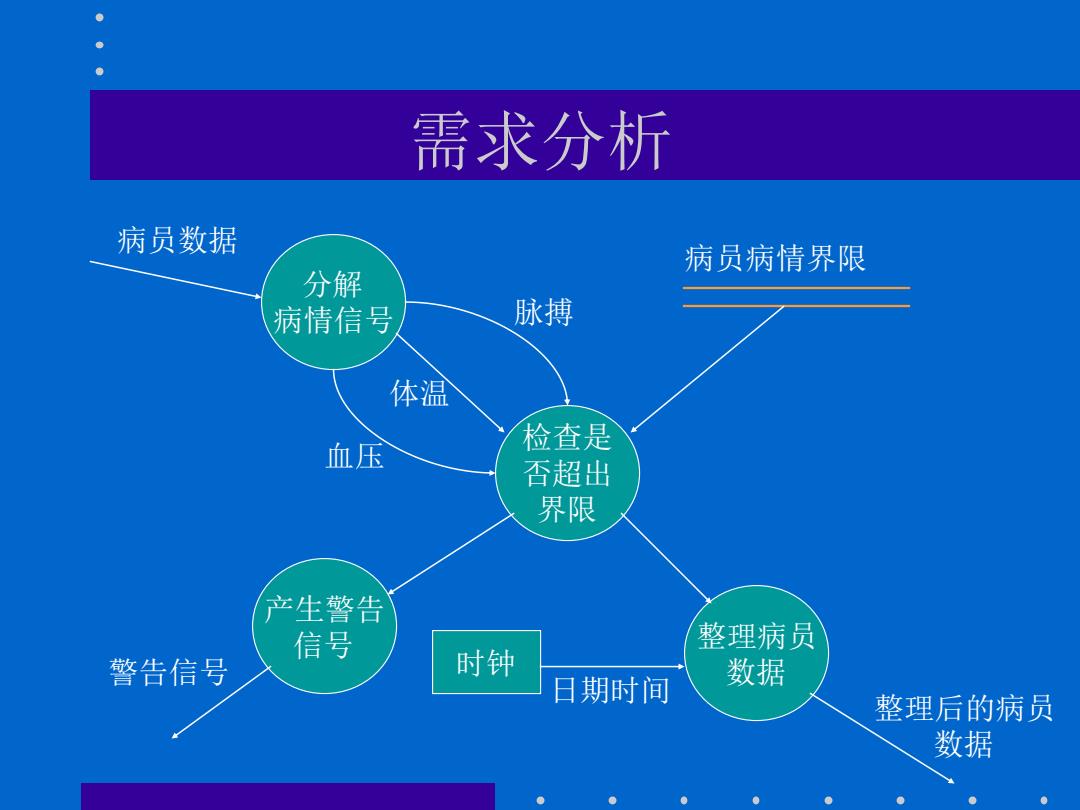

需求分析 病员数据 病员病情界限 分解 病情信号 脉搏 体温 血压 检查是 否超出 界限 产生警告 信号 整理病员 警告信号 时钟 日期时间 数据 整理后的病员 数据
需求分析 分解 病情信号 整理病员 数据 检查是 否超出 界限 产生警告 信号 时钟 整理后的病员 数据 日期时间 病员病情界限 体温 血压 脉搏 病员数据 警告信号
