>带有切换阀的基本型脉冲管制冷机：由于气体在通过阀 门时有节流损失而降低了制冷效率。 >可逆基本型脉冲管制冷机：直接利用活塞在气缸内往复运 动，使制冷系统内产生压力波动而导致脉冲管内气体的压缩和 膨胀过程。 W 图3-89可逆基本型脉 冲管制冷机原理图1一 活塞2一水冷却器 3一脉冲管4一负荷换 热器5一回热器
带有切换阀的基本型脉冲管制冷机:由于气体在通过阀 门时有节流损失而降低了制冷效率。 可逆基本型脉冲管制冷机:直接利用活塞在气缸内往复运 动，使制冷系统内产生压力波动而导致脉冲管内气体的压缩和 膨胀过程。 图3-89 可逆基本型脉 冲管制冷机原理图 1— 活塞 2—水冷却器 3—脉冲管 4—负荷换 热器 5—回热器
图3-90相同压比下带切换阀式脉冲管与可逆基本型脉冲管内部 压力波图。 a-基本型脉冲管 b-可逆基本型脉冲管. 国 时间 a) PH 品 时间 b)
图3-90 相同压比下带切换阀式脉冲管与可逆基本型脉冲管内部 压力波图。 a-基本型脉冲管 b-可逆基本型脉冲管
7 可逆基本型脉冲管制冷机的最主要特点是：将上一 个循环的能量存储起来，在下一个循环，其所需的能量 一部分来自马达，另一部分则由储存的能量提供，这样 就能大大减少外部所需的能量而提高热效率。 >常规气体制冷机的冷腔膨胀活塞与压力之间有一定的 运动相位差，冷端可获得制冷的膨胀功。 其中的能量平衡有： H+Q。=H。 (3.108) ■脉冲管冷端的焓流表示一周期内脉冲管冷端 向热端传输的能量，可称之为脉冲管的毛制冷 量。 H= pu dt (3.109) > 脉冲管传递热量的能力（即制冷能力）取决于P和 u1在相位上能否接近，以及两者振幅的大小
常规气体制冷机的冷腔膨胀活塞与压力之间有一定的 运动相位差，冷端可获得制冷的膨胀功。 其中的能量平衡有: 脉冲管冷端的焓流表示一周期内脉冲管冷端 向热端传输的能量，可称之为脉冲管的毛制冷 量。 H r Q c H c H A C R P u d t c p 1 0 脉冲管传递热量的能力（即制冷能力）取决于P和 u1在相位上能否接近，以及两者振幅的大小。 可逆基本型脉冲管制冷机的最主要特点是:将上一 个循环的能量存储起来，在下一个循环，其所需的能量 一部分来自马达，另一部分则由储存的能量提供，这样 就能大大减少外部所需的能量而提高热效率。 (3.108) (3.109)

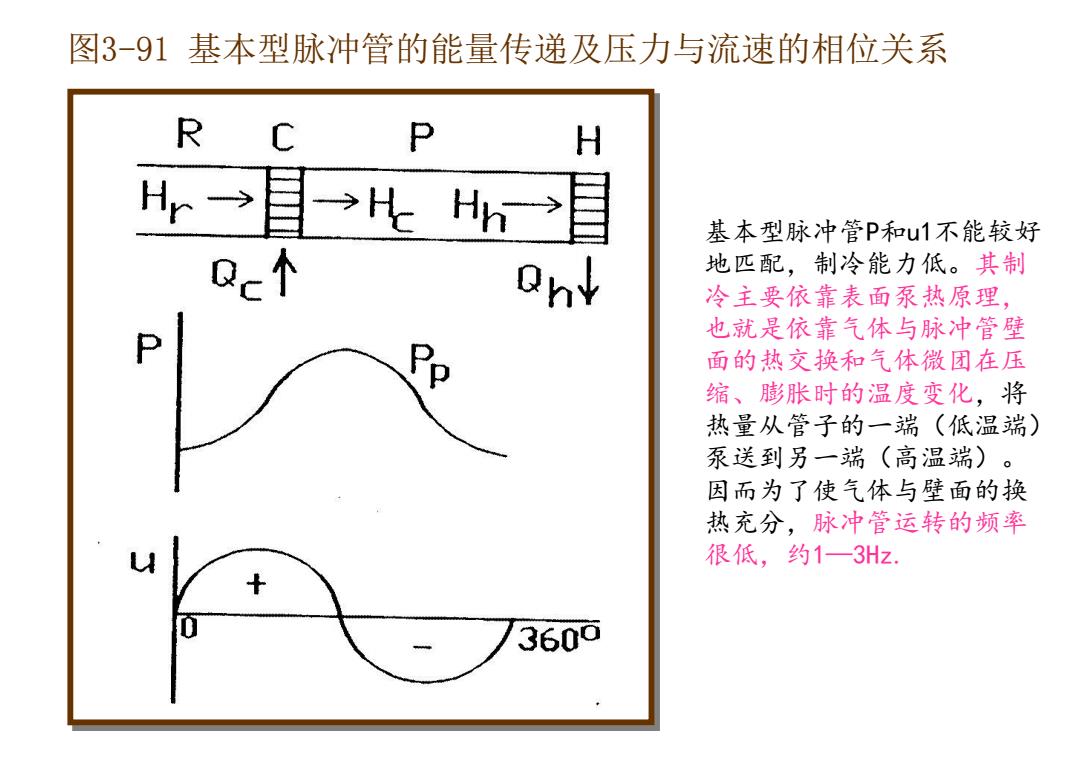

图3-91基本型脉冲管的能量传递及压力与流速的相位关系 R C P H H→目→Hh→目 基本型脉冲管P和u1不能较好 Q 地匹配，制冷能力低。其制 冷主要依靠表面泵热原理， 也就是依靠气体与脉冲管壁 面的热交换和气体微团在压 缩、膨胀时的温度变化，将 热量从管子的一端（低温端） 泵送到另一端（高温端)。 因而为了使气体与壁面的换 热充分，脉冲管运转的频率 很低，约1一3Hz. 3600
图3-91 基本型脉冲管的能量传递及压力与流速的相位关系 基本型脉冲管P和u1不能较好 地匹配，制冷能力低。其制 冷主要依靠表面泵热原理， 也就是依靠气体与脉冲管壁 面的热交换和气体微团在压 缩、膨胀时的温度变化，将 热量从管子的一端（低温端） 泵送到另一端（高温端）。 因而为了使气体与壁面的换 热充分，脉冲管运转的频率 很低，约1—3Hz
