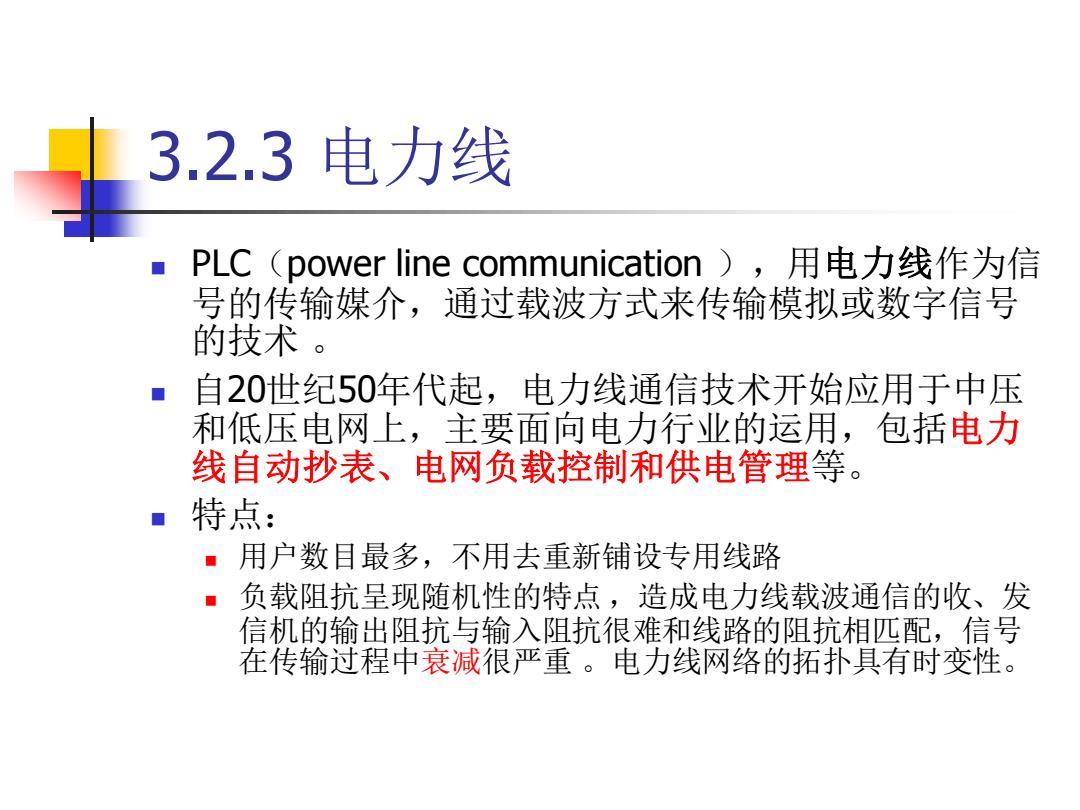

3.2.3电力线 PLC(power line communication),用电力线作为信 号的传输媒介，通过载波方式来传输模拟或数字信号 的技术。 ■ 自20世纪50年代起，电力线通信技术开始应用于中压 和低压电网上，主要面向电力行业的运用，包括电力 线自动抄表、电网负载控制和供电管理等。 特点： ·用户数目最多，不用去重新铺设专用线路 ■ 负载阻抗呈现随机性的特点，造成电力线载波通信的收、发 信机的输出阻抗与输入阻抗很难和线路的阻抗相匹配，信号 在传输过程中衰减很严重。电力线网络的拓扑具有时变性
3.2.3 电力线 ◼ PLC（power line communication ），用电力线作为信 号的传输媒介，通过载波方式来传输模拟或数字信号 的技术 。 ◼ 自20世纪50年代起，电力线通信技术开始应用于中压 和低压电网上，主要面向电力行业的运用，包括电力 线自动抄表、电网负载控制和供电管理等。 ◼ 特点： ◼ 用户数目最多，不用去重新铺设专用线路 ◼ 负载阻抗呈现随机性的特点 ，造成电力线载波通信的收、发 信机的输出阻抗与输入阻抗很难和线路的阻抗相匹配，信号 在传输过程中衰减很严重 。电力线网络的拓扑具有时变性
1966年7月，英藉、华裔学者高锟博士(K.C.Kao) 发表了论文《光频率的介质纤维表面波导》，从 理论上分析证明了用光纤作为传输媒体以实现光 3.2.4光纤 通信的可能性，因此获得2009年诺贝尔物理学奖。 光纤由传导光波的高纯石英玻璃纤维和保护层(jacket)构成，其中 纤芯(core)的折射率大于包裹着它的包层(cladding)折射率，这 样光信号就被保持在纤芯中不会散播出去。 常将多根光纤封装在坚固的外壳(sheath)中， 形成所谓的多芯光 缆 Sheath Jacket Core (glass) Cladding Jacket (glass) (plastic) Core Cladding Air Air/silica Total internal boundary reflection. 02 3 Silica Light source (a) (6)
3.2.4光纤 ◼ 光纤由传导光波的高纯石英玻璃纤维和保护层（jacket）构成，其中 纤芯（core）的折射率大于包裹着它的包层（cladding）折射率，这 样光信号就被保持在纤芯中不会散播出去。 ◼ 经常将多根光纤封装在坚固的外壳（sheath）中，形成所谓的多芯光 缆。 1966年7月，英藉、华裔学者高锟博士(K.C.Kao) 发表了论文《光频率的介质纤维表面波导》，从 理论上分析证明了用光纤作为传输媒体以实现光 通信的可能性，因此获得2009年诺贝尔物理学奖
光发射系统：光源、传输介质、检测器 ◆ 有两种光源可用于信号源：LED(发光二极管)和 ILD（注入型激光二极管)。以光信号的有和无来 表示二进制的“1”和“0”。 接收端由光电二极管构成的光检测器将光信号转换 成电信号。 光纤的连接： 机械式：快速，一般不需特殊设备，新技术和连接器改 善了接合的损耗（有些<0.1dB)，适合于小数量和应 急的应用。 。 熔结：需要昂贵的特殊设备，极低的损耗（有的可达< 0.05dB),长距离链路的唯一方法
◼ 光发射系统：光源、传输介质、检测器 ◼ 有两种光源可用于信号源：LED（发光二极管）和 ILD（注入型激光二极管）。以光信号的有和无来 表示二进制的“1”和“0” 。 ◼ 接收端由光电二极管构成的光检测器将光信号转换 成电信号。 ◼ 光纤的连接： ◼ 机械式：快速，一般不需特殊设备，新技术和连接器改 善了接合的损耗（有些 < 0.1 dB），适合于小数量和应 急的应用。 ◼ 熔结：需要昂贵的特殊设备，极低的损耗（有的可达< 0.05 dB），长距离链路的唯一方法

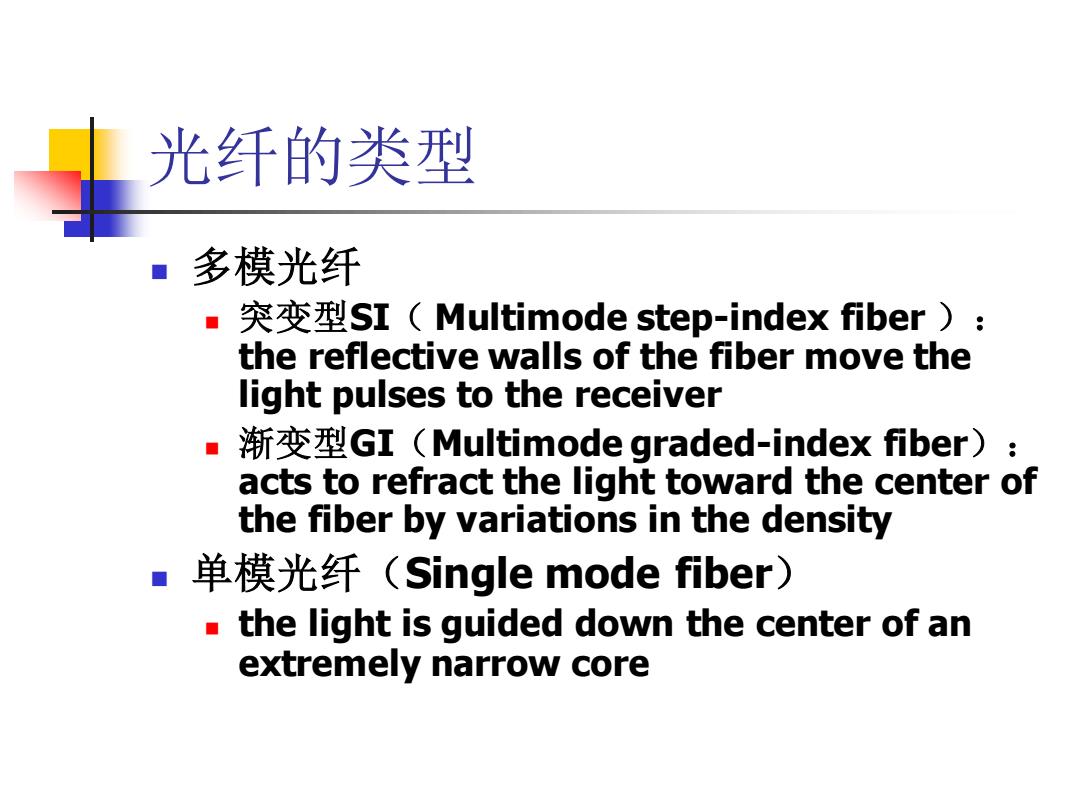

光纤的类型 多模光纤 ,突变型SI（Multimode step-index fiber): the reflective walls of the fiber move the light pulses to the receiver "渐变型GI(Multimode graded-index fiber): acts to refract the light toward the center of the fiber by variations in the density ■单模光纤(Single mode fiber) the light is guided down the center of an extremely narrow core
光纤的类型 ◼ 多模光纤 ◼ 突变型SI（ Multimode step-index fiber ）： the reflective walls of the fiber move the light pulses to the receiver ◼ 渐变型GI（Multimode graded-index fiber）： acts to refract the light toward the center of the fiber by variations in the density ◼ 单模光纤（Single mode fiber） ◼ the light is guided down the center of an extremely narrow core
