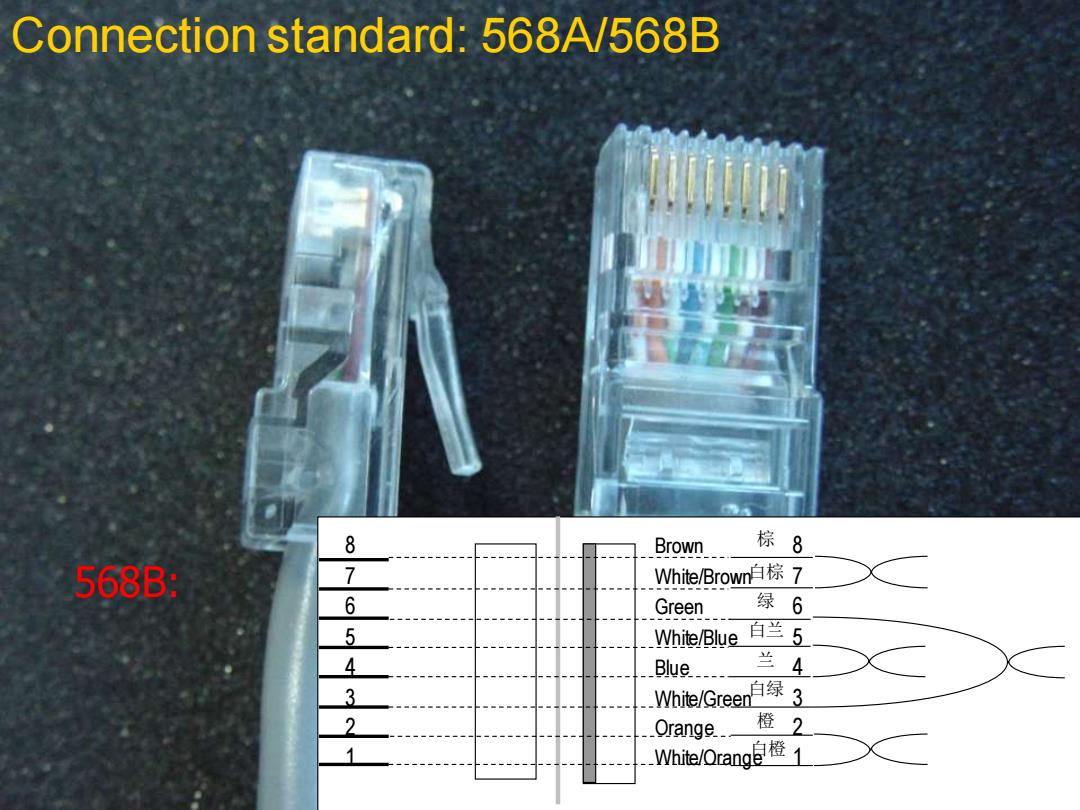

Connection standard:568A/568B 8 Brown 棕8 568B: 7 White/Brown白棕7 6 Green 绿6 5 White/Blue 白兰 5 4 Blue. 兰 4 3 Whie/Green自绿3 2 Orange. 橙 2 1 White/Orang自橙
棕 白棕 白兰 白橙 白绿 绿 兰 橙 8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1 Brown White/Brown Green White/Blue Blue White/Green Orange White/Orange 568B: Connection standard: 568A/568B

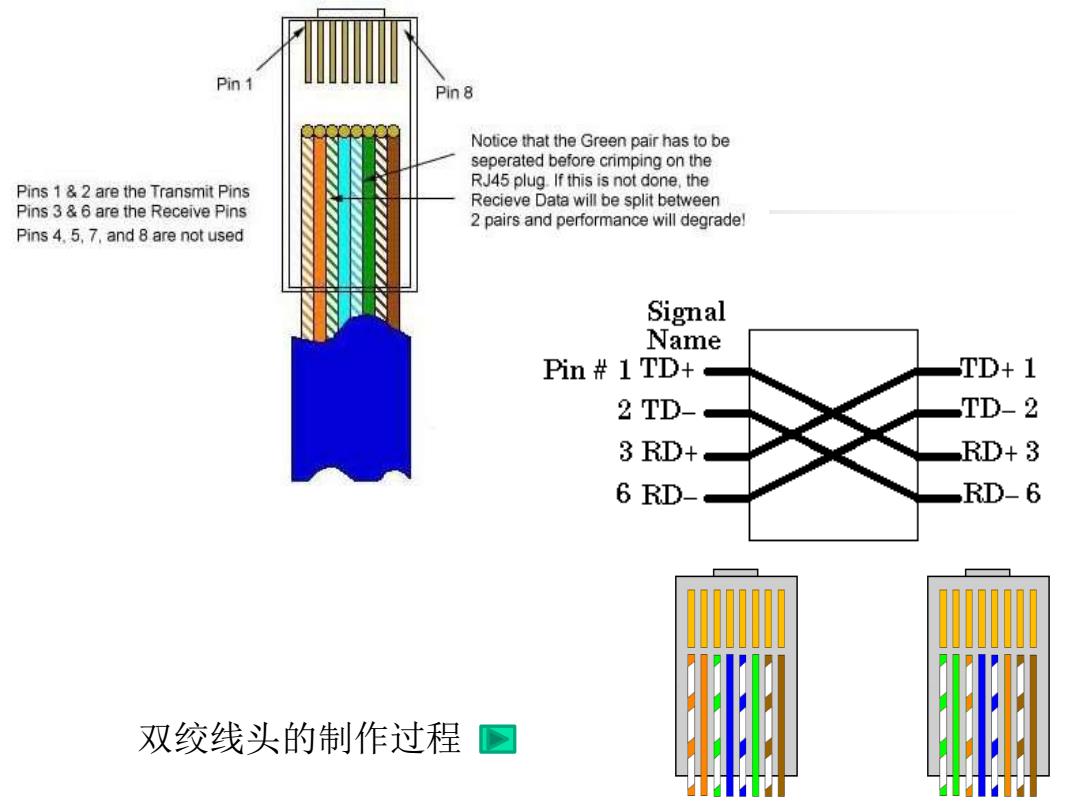

Pin1 Pin 8 Notice that the Green pair has to be seperated before crimping on the Pins 1 2 are the Transmit Pins RJ45 plug.If this is not done.the Pins 3 6 are the Receive Pins Recieve Data will be split between 2 pairs and performance will degrade! Pins 4.5,7,and 8 are not used Signal Name Pin 1 TD+ TD+1 2TD-。 TD-2 3RD+ RD+3 6 RD- RD-6 双绞线头的制作过程 回
双绞线头的制作过程
STP

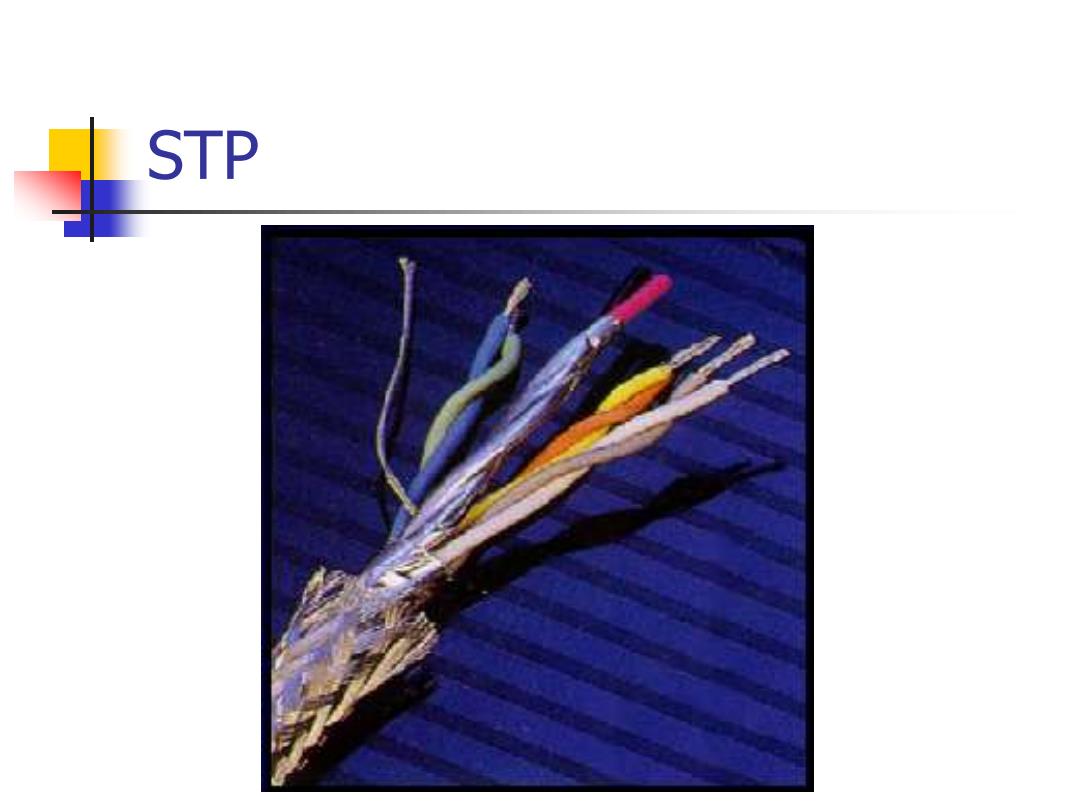

STP
3.2.2同轴电缆 基带同轴电缆(Baseband Coax)：阻抗匹配为 50n,用于数字传输，1公里电缆可达1N2Gbps的传 输速率。又分为： 粗缆(Thick):如10Base-5,单段长度<500米，最长5段 达2.5公里。 细缆(Thin):如10Base-2,单段长度≤185米，最长5段 达925米。 宽带同轴电缆（Broadband Coax)：阻抗匹配为 75Ω，用于电视信号的模拟传输(CATV),带宽可 达8O0MHz以上，采用FDM技术。传输数字信号时， 要使用Cable MODEM这样的特殊设备，现在综合有 线电视网络已成为MAN的一种形式

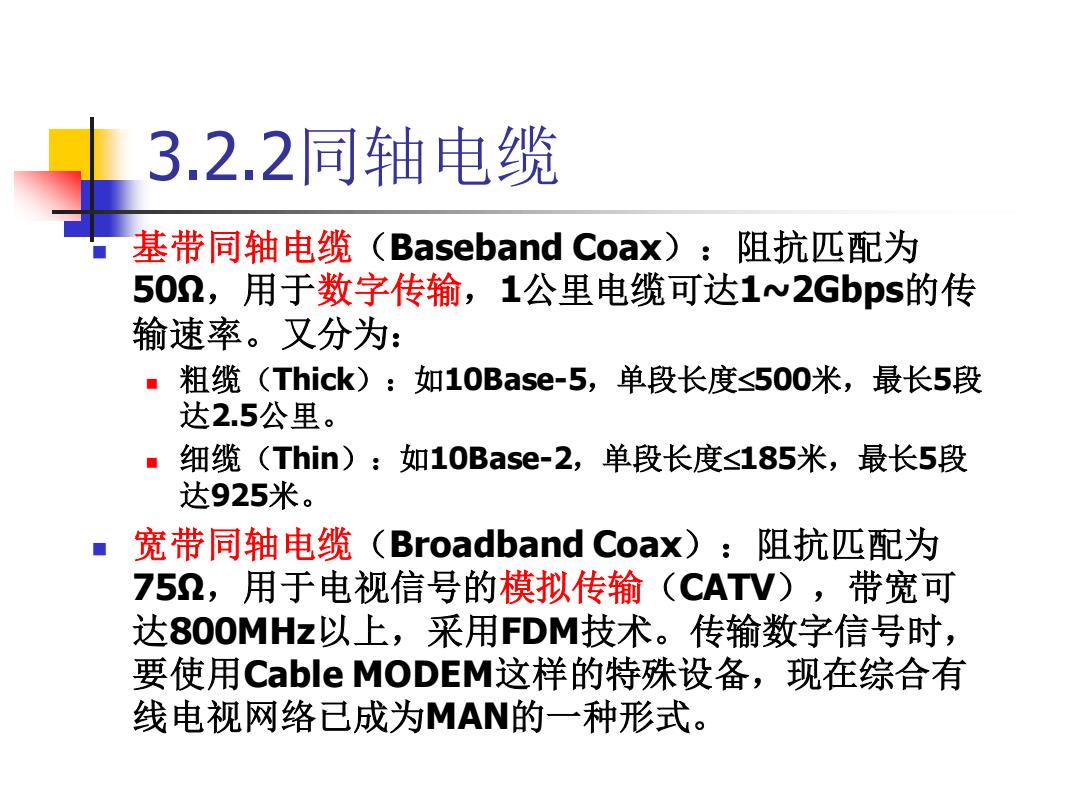

3.2.2同轴电缆 ◼ 基带同轴电缆（Baseband Coax）：阻抗匹配为 50Ω，用于数字传输，1公里电缆可达1~2Gbps的传 输速率。又分为： ◼ 粗缆（Thick）：如10Base-5，单段长度500米，最长5段 达2.5公里。 ◼ 细缆（Thin）：如10Base-2，单段长度185米，最长5段 达925米。 ◼ 宽带同轴电缆（Broadband Coax）：阻抗匹配为 75Ω，用于电视信号的模拟传输（CATV），带宽可 达800MHz以上，采用FDM技术。传输数字信号时， 要使用Cable MODEM这样的特殊设备，现在综合有 线电视网络已成为MAN的一种形式

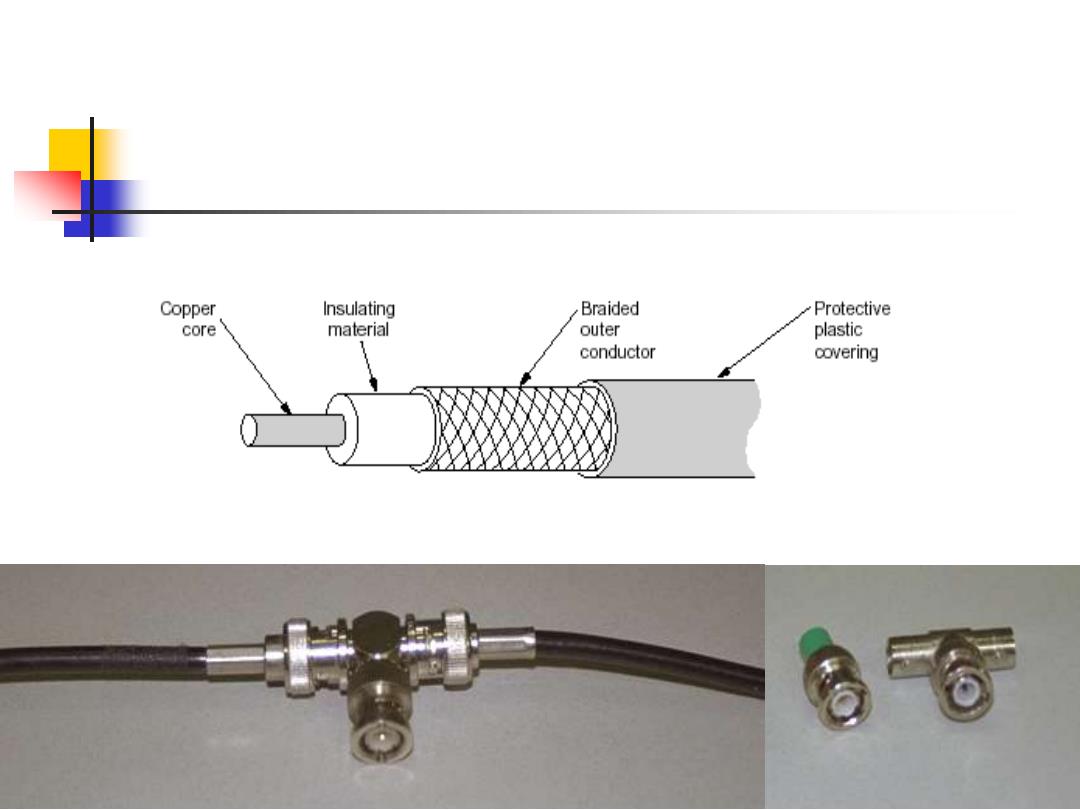

Copper Insulating Braided Protective core material outer plastic conductor oovering
