Chapter 6 Internet Protocol IP over Everything,Everything over IP
Chapter 6 Internet Protocol IP over Everything, Everything over IP

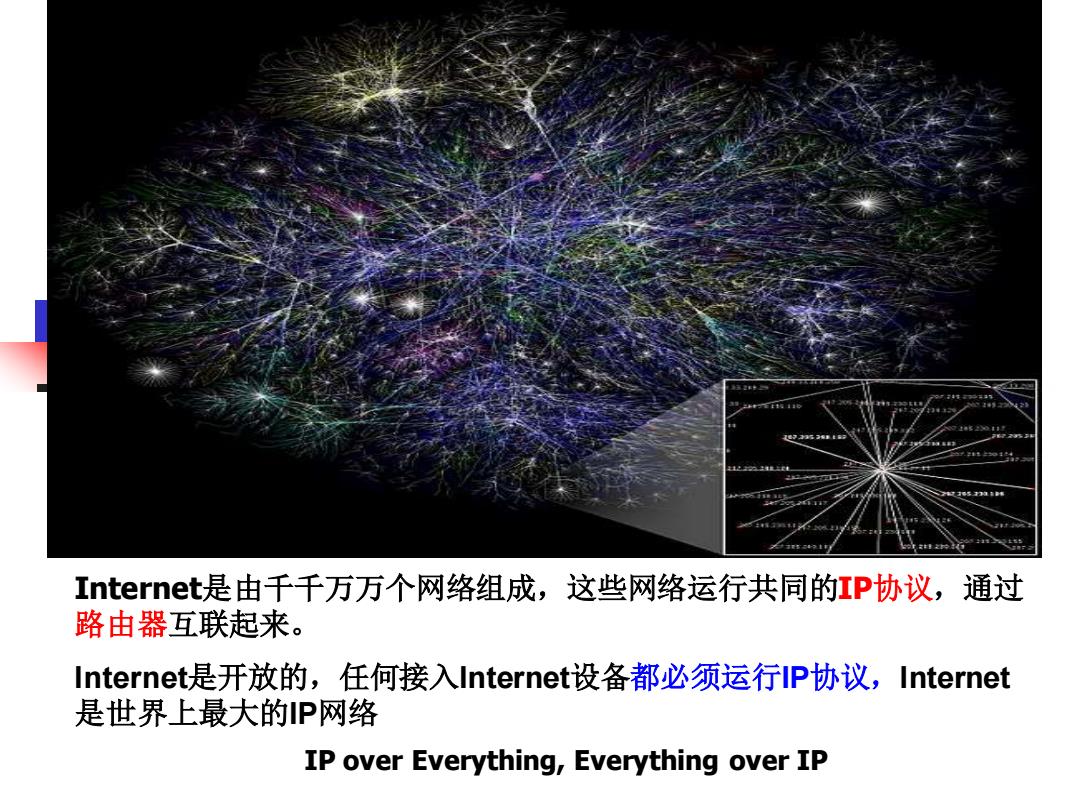

Internet是由千千万万个网络组成，这些网络运行共同的IP协议，通过 路由器互联起来。 Internet是开放的，任何接入Interneti设备都必须运行P协议，Internet 是世界上最大的IP网络 IP over Everything,Everything over IP
Internet是由千千万万个网络组成，这些网络运行共同的IP协议，通过 路由器互联起来。 Internet是开放的，任何接入Internet设备都必须运行IP协议，Internet 是世界上最大的IP网络 IP over Everything, Everything over IP
网络互联关键设备：路由器 处理P分组，包括L3交换机，连接不同的网 络，在不同的网络之间提供数据转发服务 Convergence Layer 分组转发能力 Data center R817 Core Layer 5RB12/SRRA0 Rd125Rh0单 00e140阿 MConvergenceLayero IS6M EPOGNE 骨干/核心 边缘/汇聚 接入路由器 路由器 路由器 Access Layer
Access Layer Convergence Layer Core Layer Data Center Convergence Layer 网络互联关键设备：路由器 • 处理IP分组，包括L3交换机，连接不同的网 络，在不同的网络之间提供数据转发服务 骨干/核心 路由器 边缘/汇聚 路由器 接入路由器

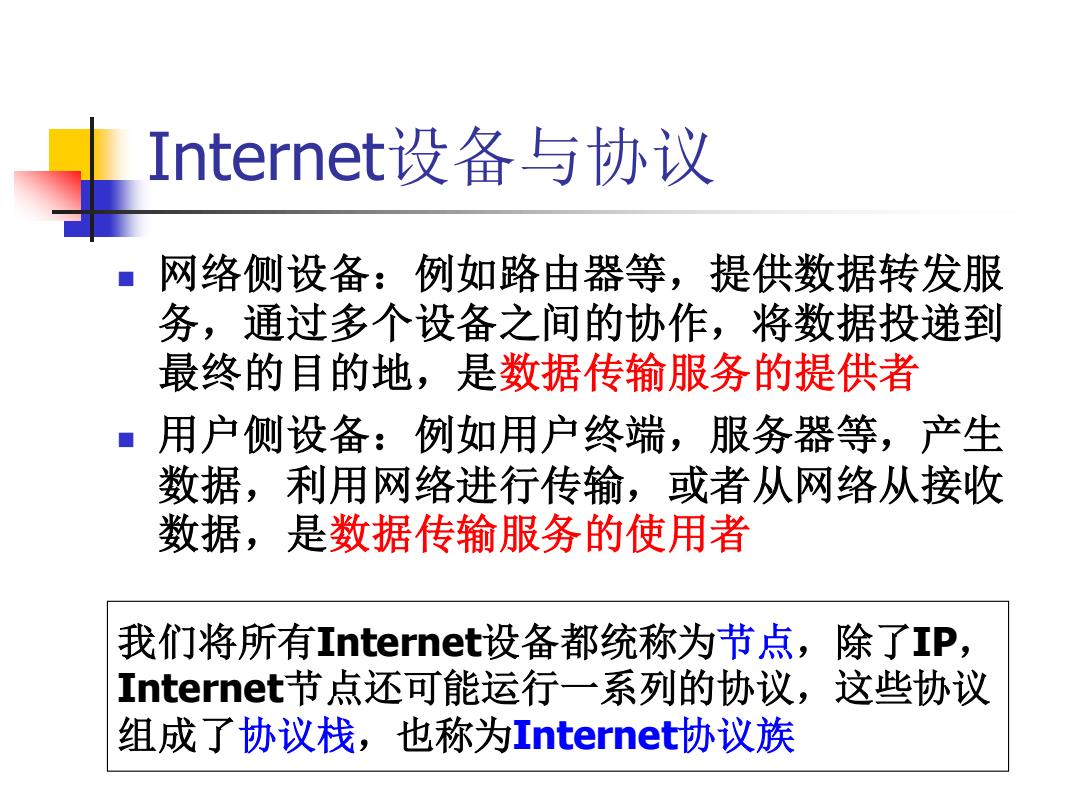

Internet设备与协议 网络侧设备：例如路由器等，提供数据转发服 务，通过多个设备之间的协作，将数据投递到 最终的目的地，是数据传输服务的提供者 用户侧设备：例如用户终端，服务器等，产生 数据，利用网络进行传输，或者从网络从接收 数据，是数据传输服务的使用者 我们将所有Internet设备都统称为节点，除了IP, Internet节点还可能运行一系列的协议，这些协议 组成了协议栈，也称为Internet协议族
Internet设备与协议 ◼ 网络侧设备：例如路由器等，提供数据转发服 务，通过多个设备之间的协作，将数据投递到 最终的目的地，是数据传输服务的提供者 ◼ 用户侧设备：例如用户终端，服务器等，产生 数据，利用网络进行传输，或者从网络从接收 数据，是数据传输服务的使用者 我们将所有Internet设备都统称为节点，除了IP， Internet节点还可能运行一系列的协议，这些协议 组成了协议栈，也称为Internet协议族
Internet协议族 用户侧节点上运行以TCP和IP协议为核心的一系列协议，也称为 TCP/IP协议族 网络侧路由器通过IP互连各种不同的网络 Applications HTTP DNS FTP SMTP POP3 User Space Message(消息) TCP UDP Network stack Segment(数据段) Datagram (数据报) IGMP IP/IPv6 ICMP 鉴霸 IP Packet(分组) Space(OS) ARP Firmware PPP/Ethernet/LTE-A RARP "aie锁 Copper/Fiber/Radio
Internet协议族 ◼ 用户侧节点上运行以TCP和IP协议为核心的一系列协议，也称为 TCP/IP协议族 ◼ 网络侧路由器通过IP互连各种不同的网络 IGMP ICMP TCP UDP ARP PPP/Ethernet/LTE-A RARP HTTP DNS FTP SMTP POP3 Copper/Fiber/Radio Frame(帧) IP Packet（分组） Segment(数据段) Datagram（数据报） Message（消息） Network stack Firmware Drivers+ Applications User Space Kernel Space (OS) IP/IPv6 路由 器上 运行
