Chapter 7 Internet ■7.1 Internet基本协议栈 ■7.2IP地址 ■7.3地址转换协议ARP ■7.4IP协议 ■7.5ICMP协议 ■7.6IP寻址 ■7.7 Internet路由协议 ■7.8IP组播 1
1 Chapter 7 Internet ◼ 7.1 Internet基本协议栈 ◼ 7.2 IP地址 ◼ 7.3 地址转换协议ARP ◼ 7.4 IP协议 ◼ 7.5 ICMP协议 ◼ 7.6 IP寻址 ◼ 7.7 Internet 路由协议 ◼ 7.8 IP组播
Chapter 7 Internet ■7.1 Internet基本协议栈 ■7.2IP地址 ■7.3地址转换协议ARP ■7.4IP协议 ■7.5ICMP协议 ■7.6IP寻址 ■7.7 Internet路由协议 ■7.8IP组播 2
2 Chapter 7 Internet ◼ 7.1 Internet基本协议栈 ◼ 7.2 IP地址 ◼ 7.3 地址转换协议ARP ◼ 7.4 IP协议 ◼ 7.5 ICMP协议 ◼ 7.6 IP寻址 ◼ 7.7 Internet 路由协议 ◼ 7.8 IP组播

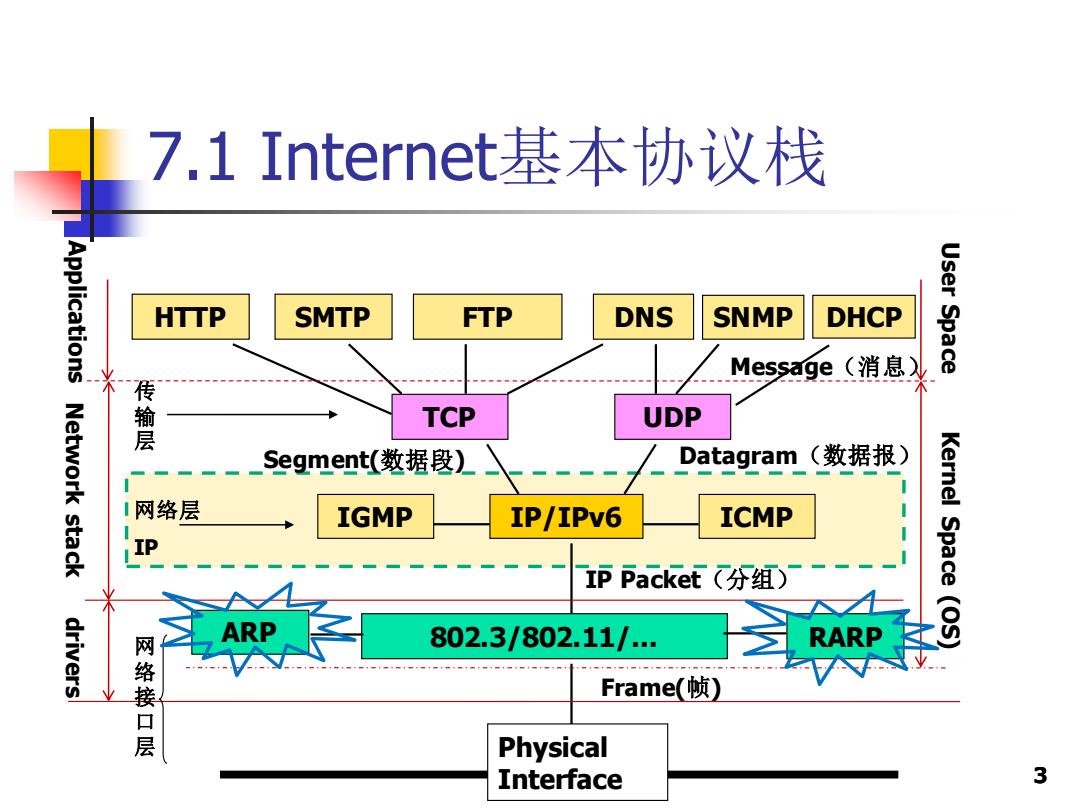

7.1 Internet基本协议栈 Applications User HTTP SMTP FTP DNS SNMP DHCP Message(消息) Space 传 Network stack 输层 TCP UDP Segment(数据段)】 Datagram (数据报) 1网络层 IGMP IP/IPv6 ICMP P Kernel Space IP Packet(分组) drivers ARP 802.3/802.11/.. RARP 网络接口层 Frame(帧) Physical Interface 3
3 7.1 Internet基本协议栈 IGMP ICMP TCP UDP ARP 802.3/802.11/… RARP HTTP SMTP FTP DNS SNMP Physical Interface Frame(帧) IP Packet（分组） Segment(数据段) Datagram（数据报） Message（消息） Network stack drivers Applications User Space Kernel Space (OS) IP/IPv6 网 络 接 口 层 网络层 IP 传 输 层 DHCP
IP(Internet Protocol) 提供的服务-无连接服务 Internet是一个基于IP的分组交换网络，根据IP 协议信息（主要是目的地址）来转发分组 设计原则：使网络尽可能的简单，这一原则使得 Internet极具可扩展性 IP提供的是尽力传送服务(best-effort) ◆ 不可靠：不保证分组可靠到达目的地，可能出现分组 的丢失 。无连接，无确认 ·乱序：分组可能不是按照发送顺序到到达目的地 分组携带足够的信息能使网络将分组传送到目的地，每个分 组独立转发 4
4 IP(Internet Protocol) 提供的服务-无连接服务 ◼ Internet是一个基于IP的分组交换网络，根据IP 协议信息（主要是目的地址）来转发分组 ◼ IP提供的是尽力传送服务（best-effort） ◼ 不可靠：不保证分组可靠到达目的地，可能出现分组 的丢失 ◼ 无连接，无确认 ◼ 乱序：分组可能不是按照发送顺序到到达目的地 ◼ 分组携带足够的信息能使网络将分组传送到目的地，每个分 组独立转发 设计原则：使网络尽可能的简单，这一原则使得 Internet极具可扩展性
IP“细腰”体系架构 向下，可以互联采用各 种通信技术的网络 email WWW phone... 应用层十 SMTP HTTP RTP... 向上，可以承载各种类 型网络业务 传输层 TCP UDP IP over Everything, IP 层 IP Everything over IP ethernet PPP... 所有接入到Internet的 络接 CSMA async sonet... 节点都必须运行IP协议 口层 copper fiber radio
IP“细腰”体系架构 ◼ 向下，可以互联采用各 种通信技术的网络 ◼ 向上，可以承载各种类 型网络业务 ◼ IP over Everything, Everything over IP 网 络 接 口 层 IP 层 传输层 应用层 所有接入到Internet的 节点都必须运行IP协议
