Bnai 二、综合管廊的起源与发展 1、研究探索历程 2、实践推广项目 3、北京市规划发展构想 4、北京市已建、在建综合管廊情况 6
6 二、综合管廊的起源与发展 1、研究探索历程 2、实践推广项目 3、北京市规划发展构想 4、北京市已建、在建综合管廊情况

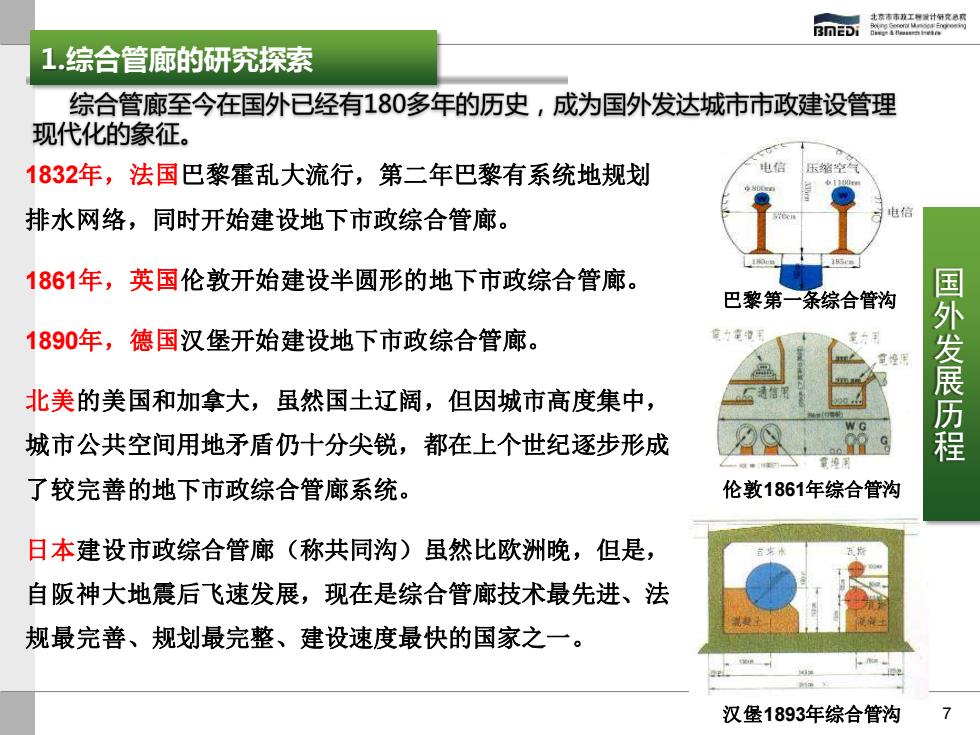

1.综合管廊的研究探索 综合管廊至今在国外已经有180多年的历史，成为国外发达城市市政建设管理 现代化的象征。 1832年，法国巴黎霍乱大流行，第二年巴黎有系统地规划 电信 压缩空 排水网络，同时开始建设地下市政综合管廊。 电馆 1861年，英国伦敦开始建设半圆形的地下市政综合管廊。 巴黎第一条综合管沟 1890年，德国汉堡开始建设地下市政综合管廊。 北美的美国和加拿大，虽然国土辽阔，但因城市高度集中， WG 国外发展历程 城市公共空间用地矛盾仍十分尖锐，都在上个世纪逐步形成 了较完善的地下市政综合管廊系统。 伦敦1861年综合管沟 日本建设市政综合管廊（称共同沟）虽然比欧洲晚，但是， 自阪神大地震后飞速发展，现在是综合管廊技术最先进、法 规最完善、规划最完整、建设速度最快的国家之一。 汉堡1893年综合管沟 7
7 1 1832年，法国巴黎霍乱大流行，第二年巴黎有系统地规划 排水网络，同时开始建设地下市政综合管廊。 1861年，英国伦敦开始建设半圆形的地下市政综合管廊。 1890年，德国汉堡开始建设地下市政综合管廊。 北美的美国和加拿大，虽然国土辽阔，但因城市高度集中， 城市公共空间用地矛盾仍十分尖锐，都在上个世纪逐步形成 了较完善的地下市政综合管廊系统。 日本建设市政综合管廊（称共同沟）虽然比欧洲晚，但是， 自阪神大地震后飞速发展，现在是综合管廊技术最先进、法 规最完善、规划最完整、建设速度最快的国家之一。 汉堡1893年综合管沟 伦敦1861年综合管沟 巴黎第一条综合管沟 1.综合管廊的研究探索 国 外 发 展 历 程

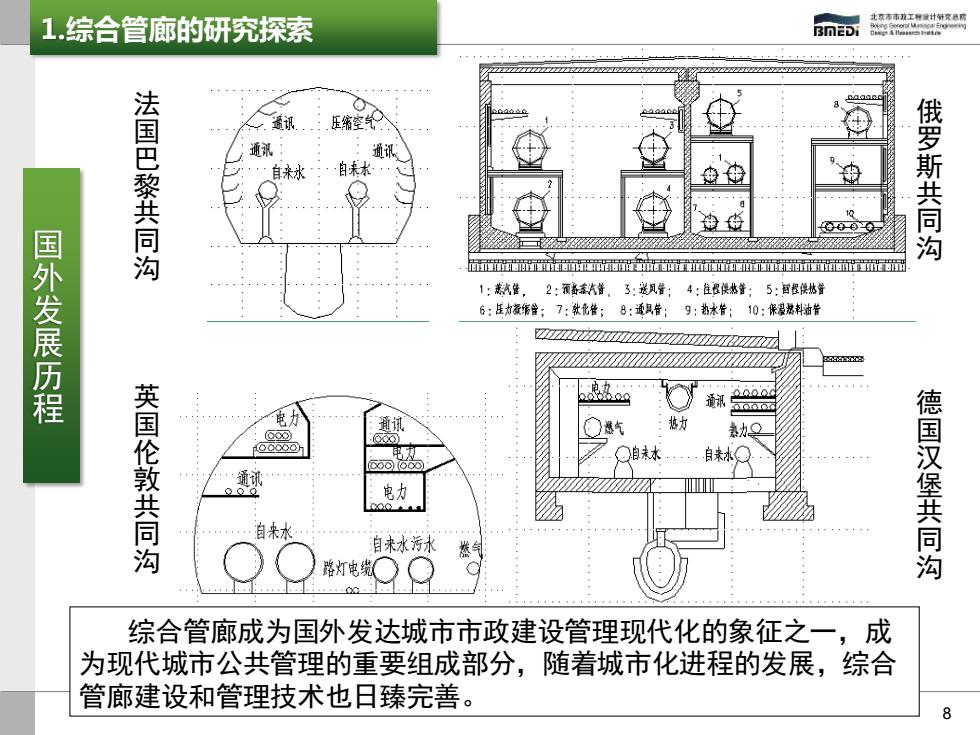

1.综合管廊的研究探索 n 法国巴黎共同沟 通讯 通议 俄罗斯共同沟 国外发展历程 苏市置市范带苏 1:款，2：预备普3：4：住程使然：5：国程使热 6:压力资缩世；7：秋化普；8：通只管：9：热术皆：10：保退混料袖普 英国伦敦共同沟 电力 自来水 自来水污水 德国汉堡共同沟 气 路灯电缆○》 综合管廊成为国外发达城市市政建设管理现代化的象征之一，成 为现代城市公共管理的重要组成部分，随着城市化进程的发展，综合 管廊建设和管理技术也日臻完善
8 国 外 发 展 历 程 法 国 巴 黎 共 同 沟 德 国 汉 堡 共 同 沟 俄 罗 斯 共 同 沟 英 国 伦 敦 共 同 沟 综合管廊成为国外发达城市市政建设管理现代化的象征之一，成 为现代城市公共管理的重要组成部分，随着城市化进程的发展，综合 管廊建设和管理技术也日臻完善。 1.综合管廊的研究探索

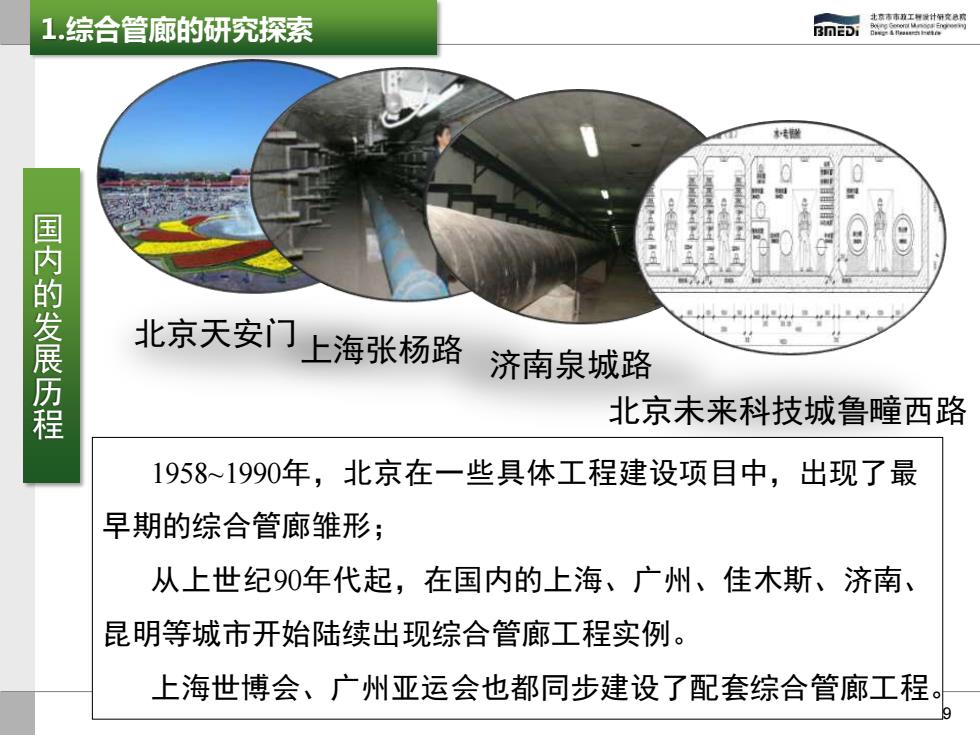

1.综合管廊的研究探索 公 国内的发展历程 北京天安门上海张杨路 济南泉城路 北京未来科技城鲁疃西路 1958~1990年，北京在一些具体工程建设项目中，出现了最 早期的综合管廊雏形； 从上世纪90年代起，在国内的上海、广州、佳木斯、济南、 昆明等城市开始陆续出现综合管廊工程实例。 上海世博会、广州亚运会也都同步建设了配套综合管廊工程
9 北京天安门上海张杨路 济南泉城路 北京未来科技城鲁疃西路 1958~1990年，北京在一些具体工程建设项目中，出现了最 早期的综合管廊雏形； 从上世纪90年代起，在国内的上海、广州、佳木斯、济南、 昆明等城市开始陆续出现综合管廊工程实例。 上海世博会、广州亚运会也都同步建设了配套综合管廊工程。 国 内 的 发 展 历 程 1.综合管廊的研究探索

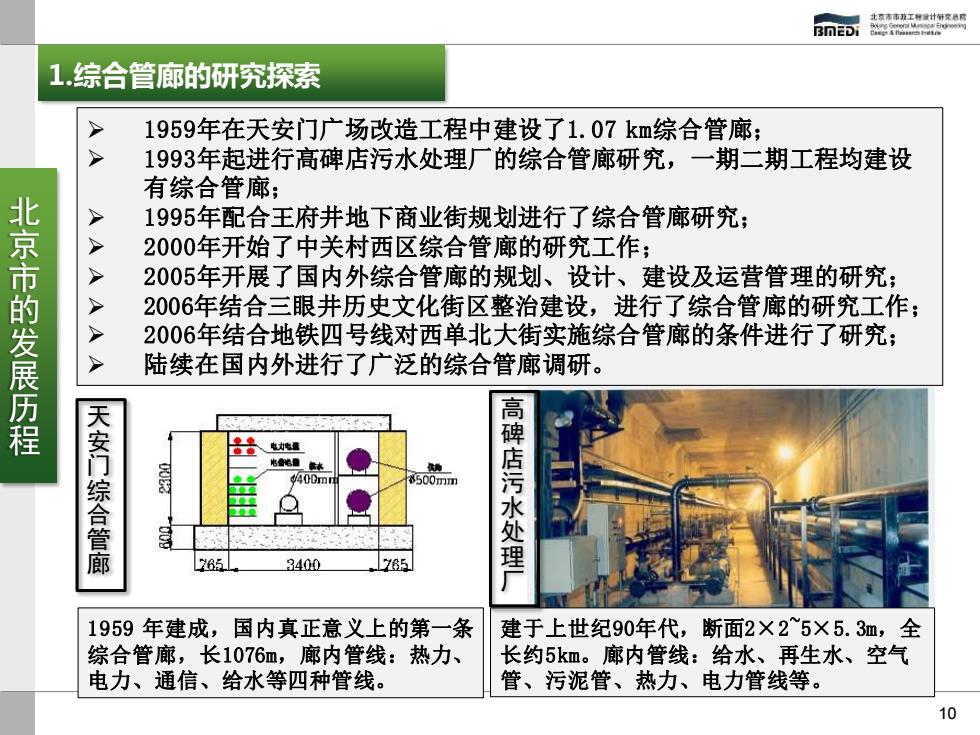

Bnai 1.综合管廊的研究探索 1959年在天安门广场改造工程中建设了1.07km综合管廊； 1993年起进行高碑店污水处理厂的综合管廊研究，一期二期工程均建设 有综合管廊； 北京 1995年配合王府井地下商业街规划进行了综合管廊研究； 2000年开始了中关村西区综合管廊的研究工作： 2005年开展了国内外综合管廊的规划、设计、建设及运营管理的研究； A 2006年结合三眼井历史文化街区整治建设，进行了综合管廊的研究工作； 的发展历程 2006年结合地铁四号线对西单北大街实施综合管廊的条件进行了研究： 陆续在国内外进行了广泛的综合管廊调研。 天安门综合管 、电地 40D 00刀刀 密 3400 785 碑店污水处理厂 1959年建成，国内真正意义上的第一条 建于上世纪90年代，断面2×25×5.3m,全 综合管廊，长1076m,廊内管线：热力、 长约5km。廊内管线：给水、再生水、空气 电力、通信、给水等四种管线。 管、污泥管、热力、电力管线等。 10
10 1.综合管廊的研究探索 1959 年建成，国内真正意义上的第一条 综合管廊，长1076m，廊内管线：热力、 电力、通信、给水等四种管线。 天 安 门 综 合 管 廊 建于上世纪90年代，断面2×2~5×5.3m，全 长约5km。廊内管线：给水、再生水、空气 管、污泥管、热力、电力管线等。 高 碑 店 污 水 处 理 厂 ➢ 1959年在天安门广场改造工程中建设了1.07 km综合管廊； ➢ 1993年起进行高碑店污水处理厂的综合管廊研究，一期二期工程均建设 有综合管廊； ➢ 1995年配合王府井地下商业街规划进行了综合管廊研究； ➢ 2000年开始了中关村西区综合管廊的研究工作； ➢ 2005年开展了国内外综合管廊的规划、设计、建设及运营管理的研究； ➢ 2006年结合三眼井历史文化街区整治建设，进行了综合管廊的研究工作； ➢ 2006年结合地铁四号线对西单北大街实施综合管廊的条件进行了研究； ➢ 陆续在国内外进行了广泛的综合管廊调研。 北 京 市 的 发 展 历 程
