性能分析 1.静态：Q点同单级。 2.动态性能： +Ucc 关键：考虑级间影响。R1 R2 Rc2 +24V 2 10k C 方法： U r2 RLI RE 27k 43k 8k 0=02

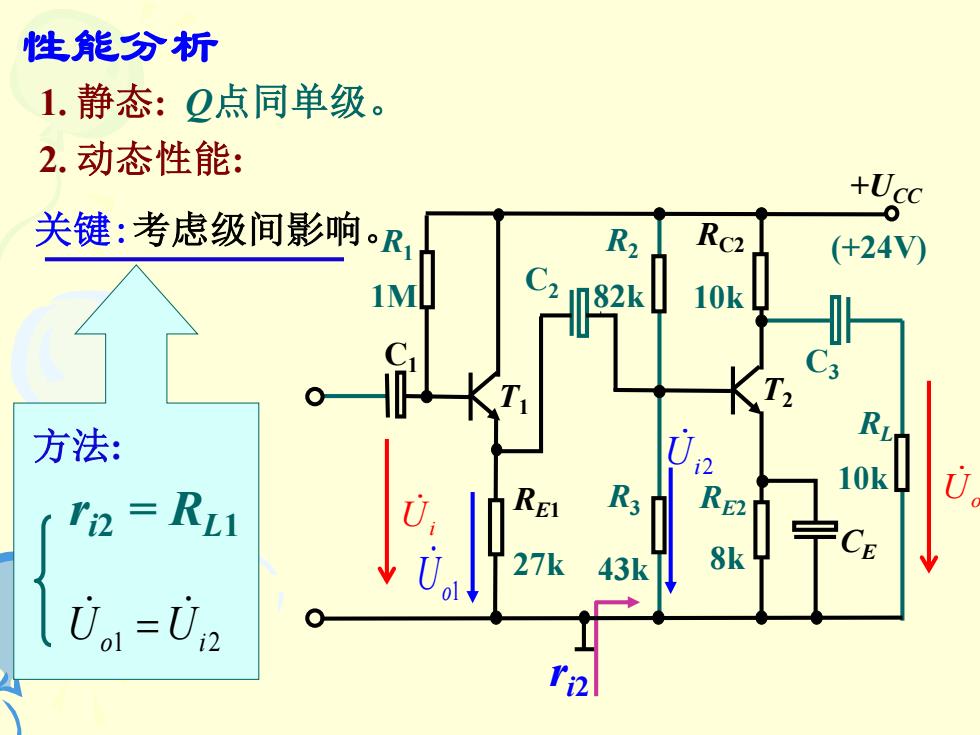

关键:考虑级间影响。 1. 静态: Q点同单级。 2. 动态性能: 方法: ri2 = RL1 ri2 Uo1 Ui2 = +UCC 1M R1 (+24V) 27k C2 C3 R3 R2 RL RE2 82k 43k 10k 8k 10k C1 RC2 T1 RE1 CE T2 Uo Ui Uo1 Ui2 性能分析
多级阻容耦合放大器的特点： ()由于电容的隔直作用，各级放大器的静态工作 点相互独立，分别估算。 (2)前一级的输出电压是后一级的输入电压。 (3)后一级的输入电阻是前一级的交流负载电阻。 (4)总电压放大倍数=各级放大倍数的乘积。 (⑤)总输入电阻r:即为第一级的输入电阻1。 (6)总输出电阻即为最后一级的输出电阻。 射极输出器接在多级放大电路的首级可提高输 入电阻；接在未级可减小输出电阻；接在中间级可 起匹配作用，从而改善放大电路的性能

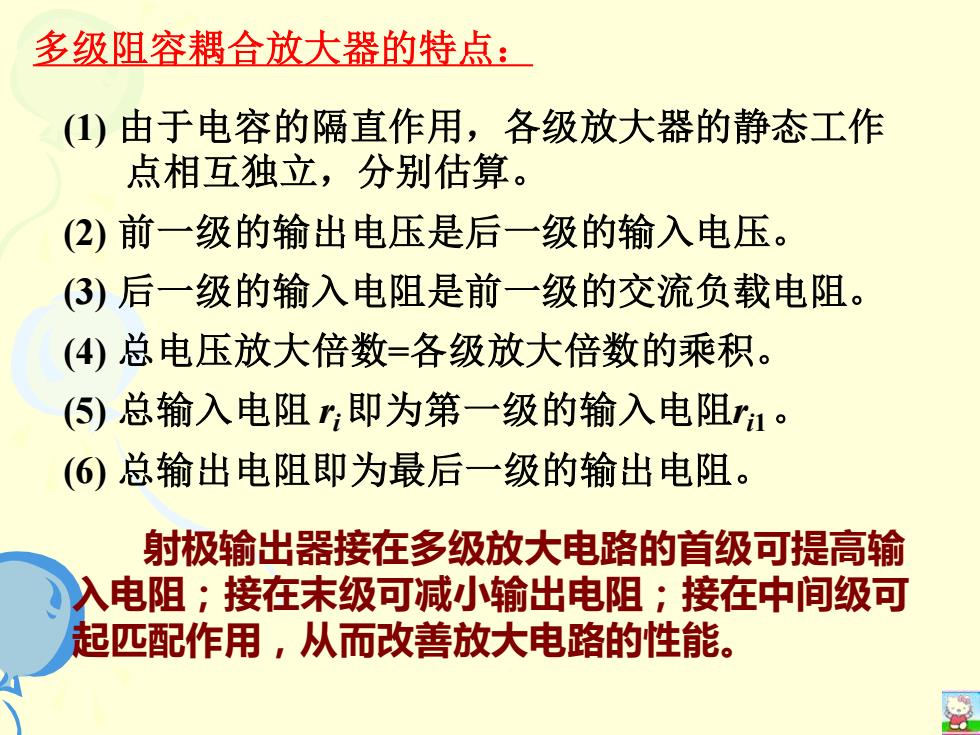

多级阻容耦合放大器的特点： (1) 由于电容的隔直作用，各级放大器的静态工作 点相互独立，分别估算。 (2) 前一级的输出电压是后一级的输入电压。 (3) 后一级的输入电阻是前一级的交流负载电阻。 (4) 总电压放大倍数=各级放大倍数的乘积。 (5) 总输入电阻 ri 即为第一级的输入电阻ri1 。 (6) 总输出电阻即为最后一级的输出电阻。 射极输出器接在多级放大电路的首级可提高输 入电阻；接在末级可减小输出电阻；接在中间级可 起匹配作用，从而改善放大电路的性能
生物医学信号的特点 1.通常生物电信号的幅度较低，只有毫伏级甚至 微伏级。所以，要提取生物信号，必需经过一 定的放大处理。 2.生物电电翔 件盛于数微伏无规则电压，为了使数微 超量被噪声淹没，放大器的前级 必须选用高质量的电阻、电容，低噪声的场效应 管，对电源要求输出稳定；此外，要求放大器的 放大倍数稳定、均匀，具有良好的线性
生物医学信号的特点 ⒈通常生物电信号的幅度较低，只有毫伏级甚至 微伏级。所以，要提取生物信号，必需经过一 定的放大处理。 由于生物电信号非常微弱，而普通的电子元 件的噪声相当于数微伏无规则电压，为了使数微 伏级的生物电信号不被噪声淹没，放大器的前级 必须选用高质量的电阻、电容，低噪声的场效应 管，对电源要求输出稳定；此外，要求放大器的 放大倍数稳定、均匀，具有良好的线性。 ⒉生物电信号的频带主要在低频和超低频范围内， 且频带较宽。 ⒊生物体的阻抗很高
常用滤波电路
常用滤波电路

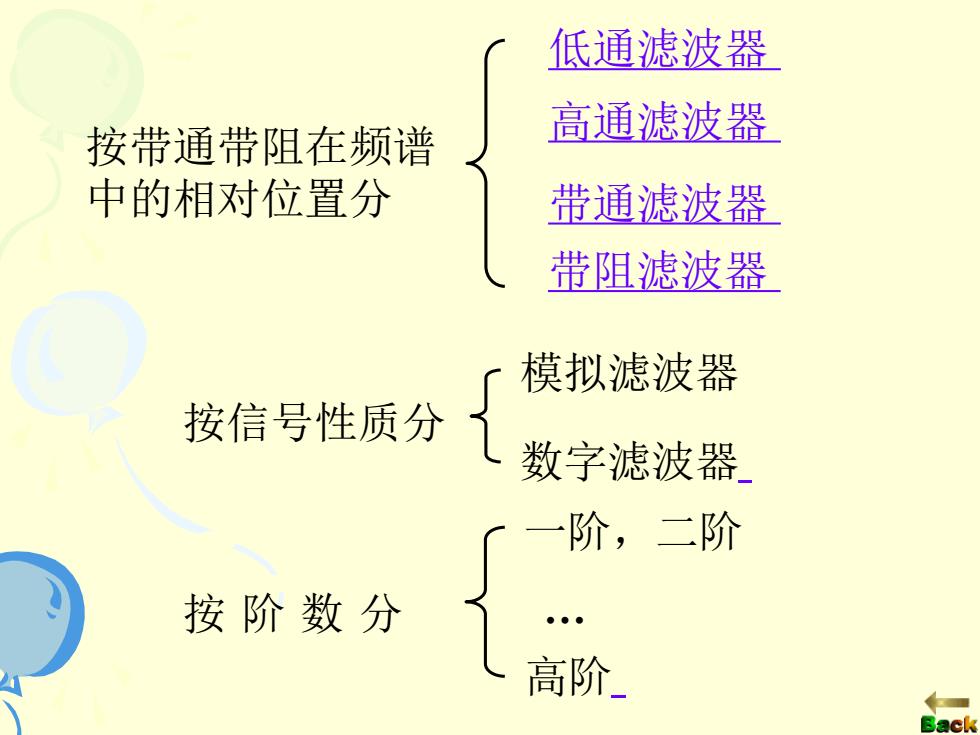

低通滤波器 按带通带阻在频谱 高通滤波器 中的相对位置分 带通滤波器 带阻滤波器 模拟滤波器 按信号性质分 数字滤波器」 一 阶，二阶 按阶数分 高阶 Back
按信号性质分 模拟滤波器 数字滤波器 按 阶 数 分 一阶，二阶 高阶 . 按带通带阻在频谱 中的相对位置分 低通滤波器 高通滤波器 带通滤波器 带阻滤波器
