低通滤波器 对低频信号几乎无衰减地传输， 但阻止高频信号通过 0.707 上阻 频率 低通滤波器有多种结构，最简单的是由电容 C构成，结构稍复杂的是C型、L型、π型、T型 低通滤波器
低通滤波器 对低频信号几乎无衰减地传输， 但阻止高频信号通过 Ui R C Uo 0.707 0 1 Tf f fH 低通滤波器有多种结构，最简单的是由电容 C构成，结构稍复杂的是C型、L型、π型、T型 低通滤波器。 上限 频率

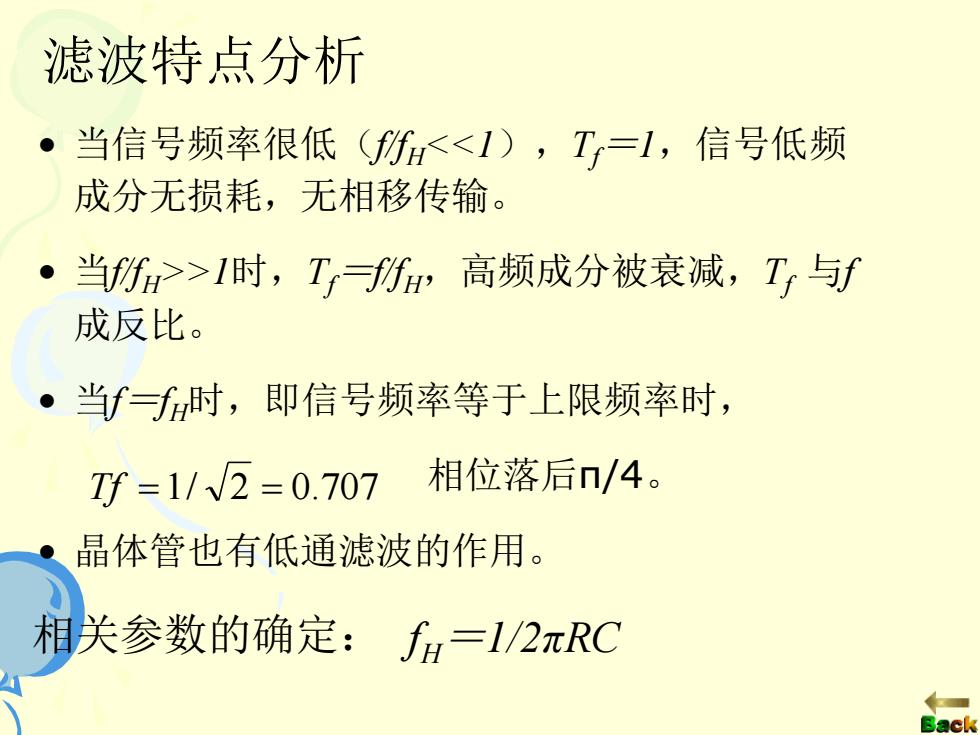

滤波特点分析 。 当信号频率很低（附<<1），Tr=1,信号低频 成分无损耗，无相移传输。 当f>1时，Tr=f,高频成分被衰减，Tr与f 成反比。 ·当f=f时，即信号频率等于上限频率时， 1Tf=1/2=0.707 相位落后n/4。 晶体管也有低通滤波的作用。 相关参数的确定：fH=l/2πRC
• 当信号频率很低（f/fH<<1），Tf＝1，信号低频 成分无损耗，无相移传输。 • 当f/fH>>1时，Tf＝f/fH，高频成分被衰减，Tf 与f 成反比。 • 当f＝fH时，即信号频率等于上限频率时， 相位落后π/4。 • 晶体管也有低通滤波的作用。 Tf =1/ 2 = 0.707 滤波特点分析 相关参数的确定： fH ＝1/2πRC

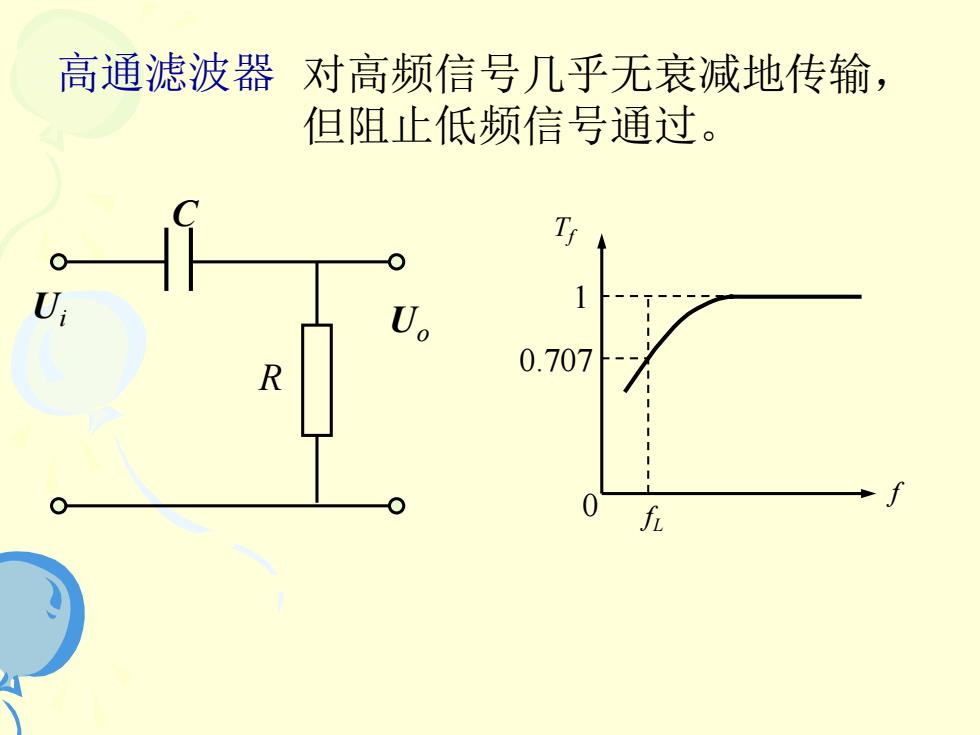

高通滤波器 对高频信号几乎无衰减地传输， 但阻止低频信号通过。 R 0.707 f
高通滤波器 对高频信号几乎无衰减地传输， 但阻止低频信号通过。 Ui R C Uo 0.707 0 1 Tf f fL

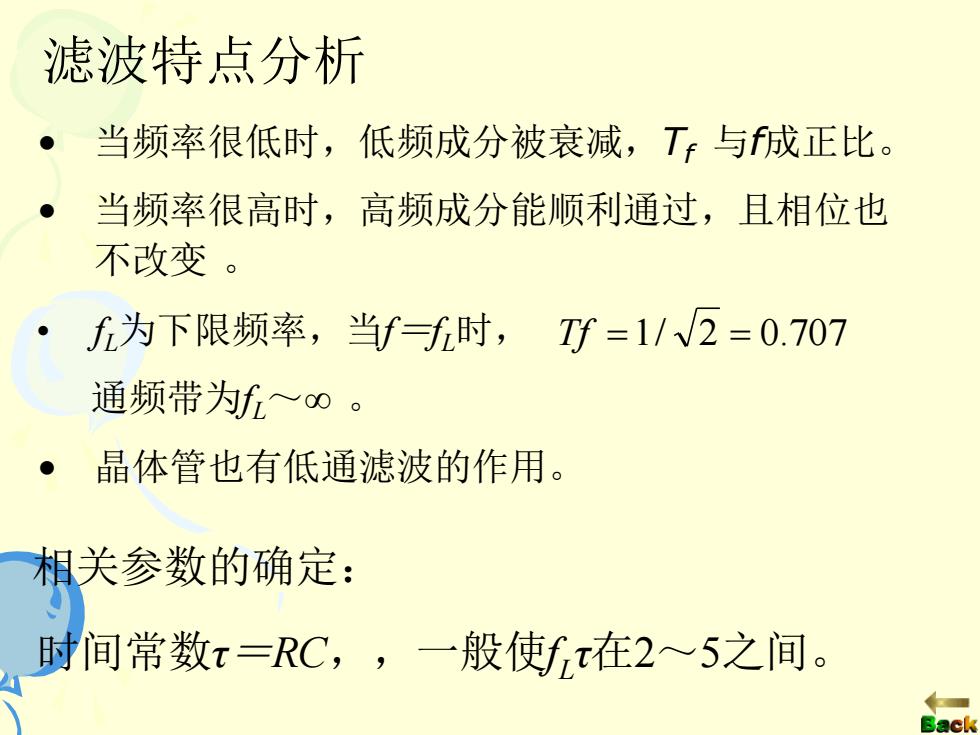

滤波特点分析 当频率很低时，低频成分被衰减，TF与成正比。 当频率很高时，高频成分能顺利通过，且相位也 不改变 o 为下限频率，当f=时，Tf=1/√2=0.707 通频带为f~o0。 晶体管也有低通滤波的作用。 相关参数的确定： 时间常数x=RC,一般使fπ在25之间
滤波特点分析 • 当频率很低时，低频成分被衰减，Tf 与f成正比。 • 当频率很高时，高频成分能顺利通过，且相位也 不改变 。 • fL为下限频率，当f＝fL时， 通频带为fL ～∞ 。 • 晶体管也有低通滤波的作用。 Tf =1/ 2 = 0.707 时间常数τ＝RC，一般使f L τ在2～5之间。 相关参数的确定：

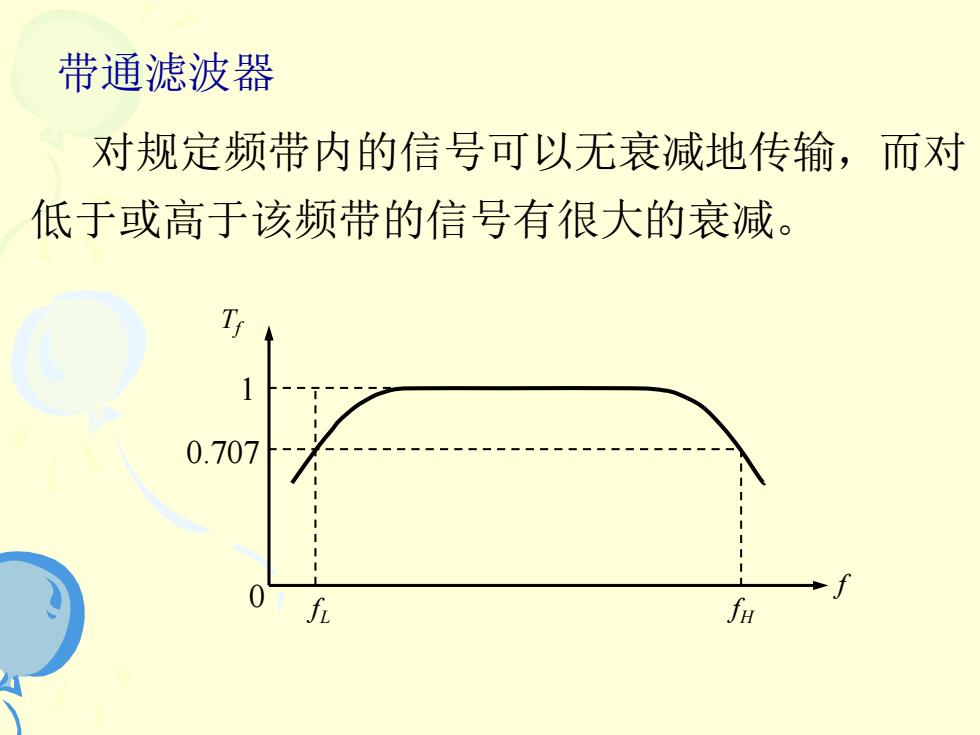

带通滤波器 对规定频带内的信号可以无衰减地传输，而对 低于或高于该频带的信号有很大的衰减。 0.707 fu
带通滤波器 对规定频带内的信号可以无衰减地传输，而对 低于或高于该频带的信号有很大的衰减。 0.707 1 0 Tf f fL fH
