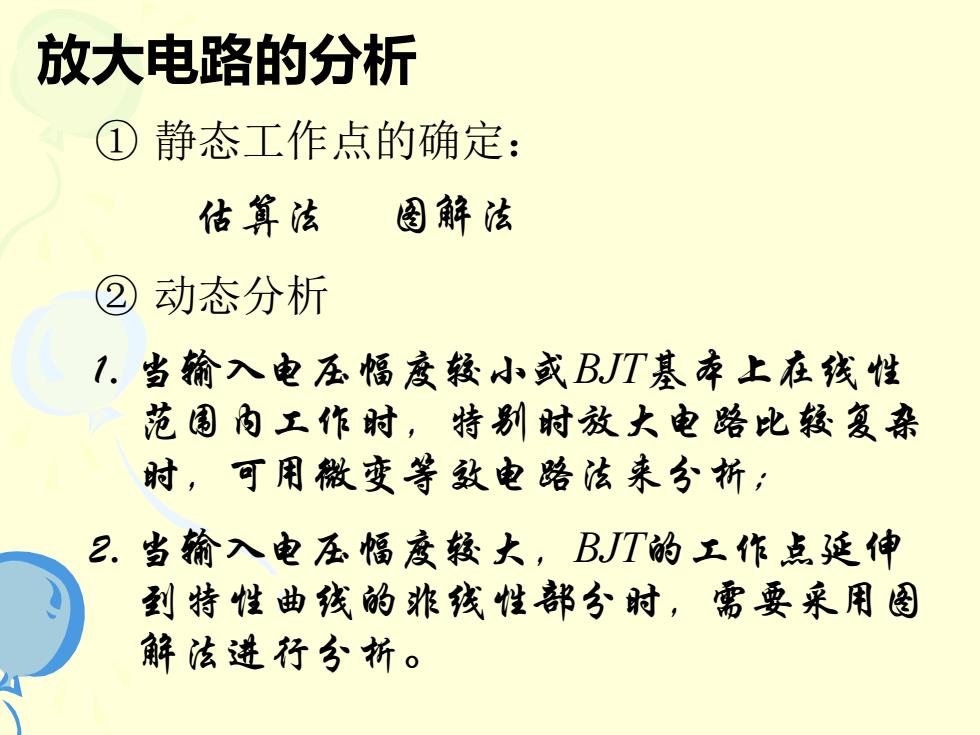

放大电路的分析 ①静态工作点的确定： 估算法 图解法 ②动态分析 1.当输入电在幅度较小或BJT基本上在线性 范围内工作时，特别时放大电路比较复杂 时，可用微变等致电路法来分折： 2. 当输入电压悟度较大，BJT的工作点延伸 到特性曲线的非线性部分时，需要采用图 解法进行分析
放大电路的分析 ① 静态工作点的确定： 估算法 图解法 ⒈ 当输入电压幅度较小或BJT基本上在线性 范围内工作时，特别时放大电路比较复杂 时，可用微变等效电路法来分析； ② 动态分析 ⒉ 当输入电压幅度较大，BJT的工作点延伸 到特性曲线的非线性部分时，需要采用图 解法进行分析

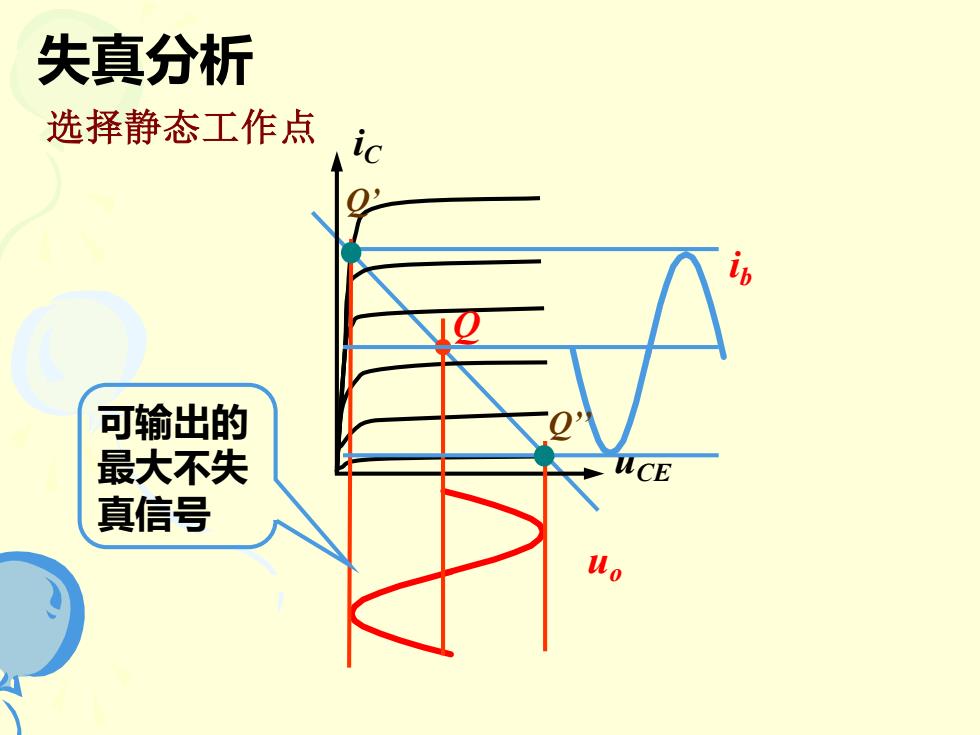

失真分析 选择静态工作点 ic 可输出的 最大不失 真信号 0
iC uCE uo 可输出的 最大不失 真信号 选择静态工作点 ib Q’ Q’’ Q 失真分析
静态工作点的稳定 Tf一c 固定偏置电路的Q点是不稳定的。Q点不稳定 可能会导致静态工作点靠近饱和区或截止区，从而 导致失真。为此，需要改进偏置电路，当温度升高、 I增加时，能够自动减少I,从而抑制Q点的变化。 保持Q点基本稳定。 常采用分压式偏置电路来稳定静态工作点
T IC 固定偏置电路的Q点是不稳定的。 Q点不稳定 可能会导致静态工作点靠近饱和区或截止区，从而 导致失真。为此，需要改进偏置电路，当温度升高、 IC增加时，能够自动减少IB，从而抑制Q点的变化。 保持Q点基本稳定。 常采用分压式偏置电路来稳定静态工作点。 静态工作点的稳定
分压式偏置电路： RB D

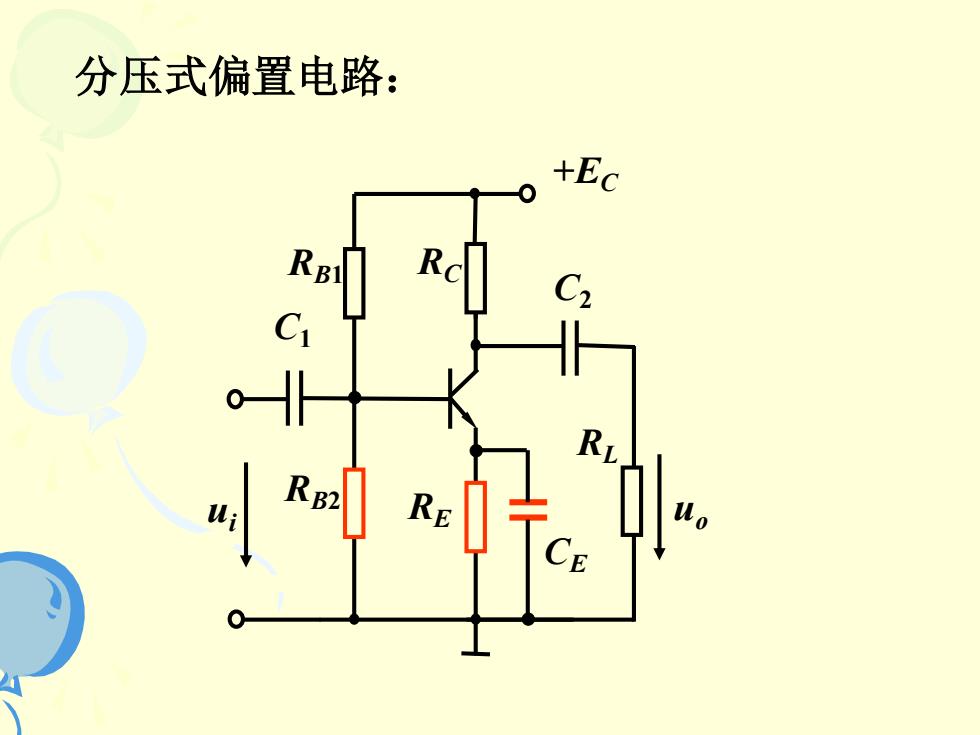

分压式偏置电路： RB1 +EC RC C1 C2 RB2 CE RE RL ui uo

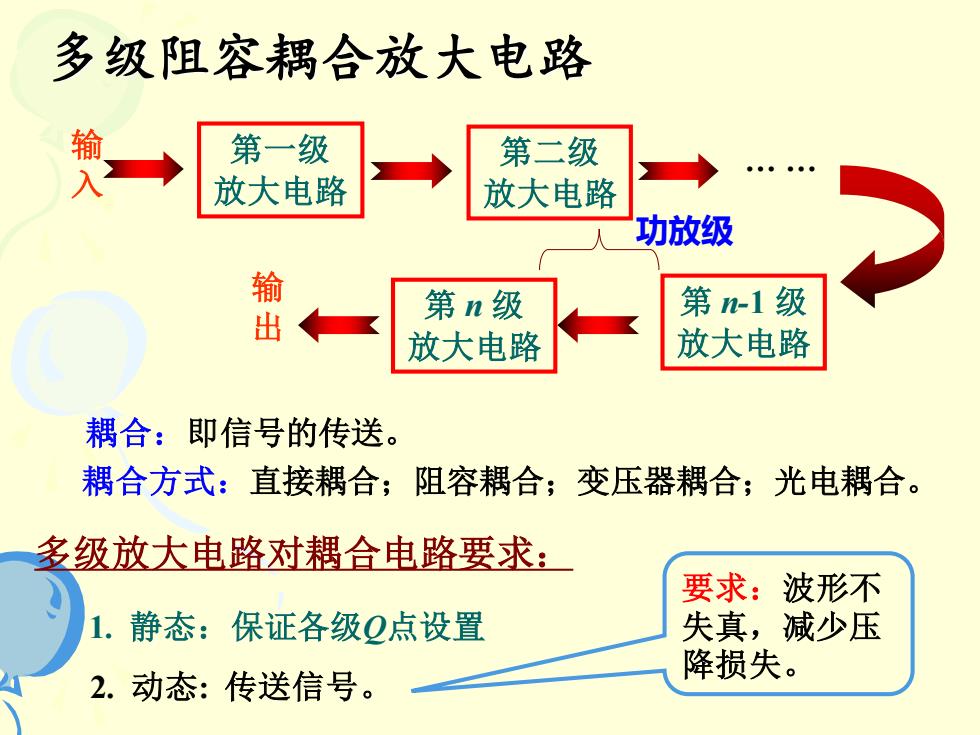

多级阻容耦合放大电路 第一级 第二级 入 放大电路 放大电路 功放级 第n-1级 出 第n级 放大电路 放大电路 耦合：即信号的传送。 耦合方式：直接耦合； 阻容耦合；变压器耦合；光电耦合。 多级放大电路对耦合电路要求： 要求：波形不 1.静态：保证各级Q点设置 失真，减少压 2.动态：传送信号。 降损失
耦合方式：直接耦合；阻容耦合；变压器耦合；光电耦合。 多级阻容耦合放大电路 耦合：即信号的传送。 多级放大电路对耦合电路要求： 1. 静态：保证各级Q点设置 2. 动态: 传送信号。 第一级 放大电路 输 入 输 出 第二级 放大电路 第 n 级 放大电路 . . 第 n-1 级 放大电路 功放级 要求：波形不 失真，减少压 降损失
